Kinoverstärker KV 20 RFT

@Maurice: sommige websites had ik gevonden maar niet alle. Bij Osinko heb ik gevraagd naar een schema.

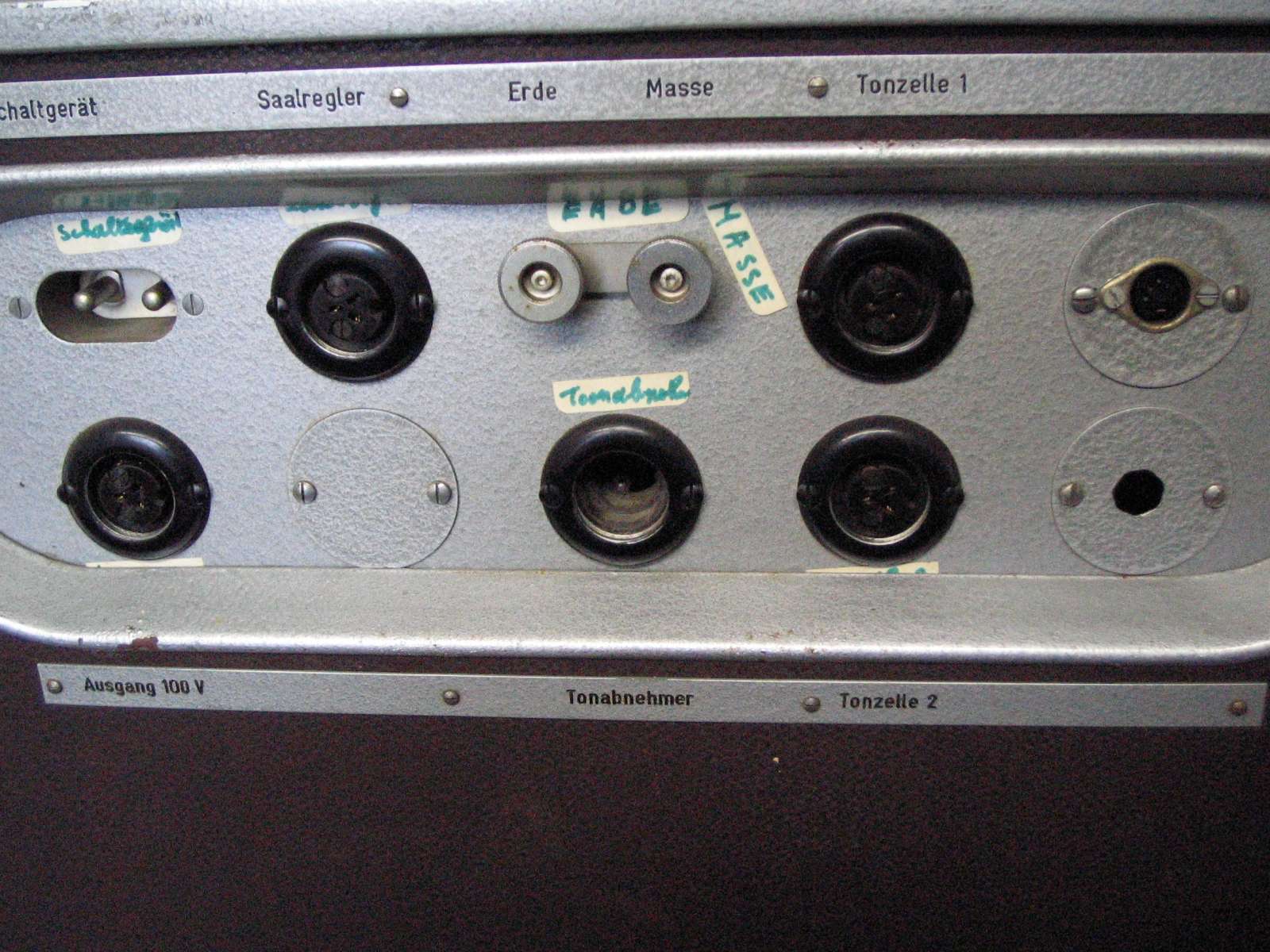

@Henk: enkele fotos van binnen, is moeilijk te fotograferen wegens kompakte bouw. Nog een paar opvallende zaken: op de (vorig geposte) foto van het voorpaneel zie je 3 stekkerbussen voor de EL34's. Deze dienen om de roosterspanning van de eindtrap te meten. Op een van de volgende foto's zie je een draad gesoldeerd aan een afscherming in het blikpakket van de trafo.
De uitgang is 100 Volt + Kopfhörer. De uitgangstrafo is niet afgewerkt met een laagje papier of karton.

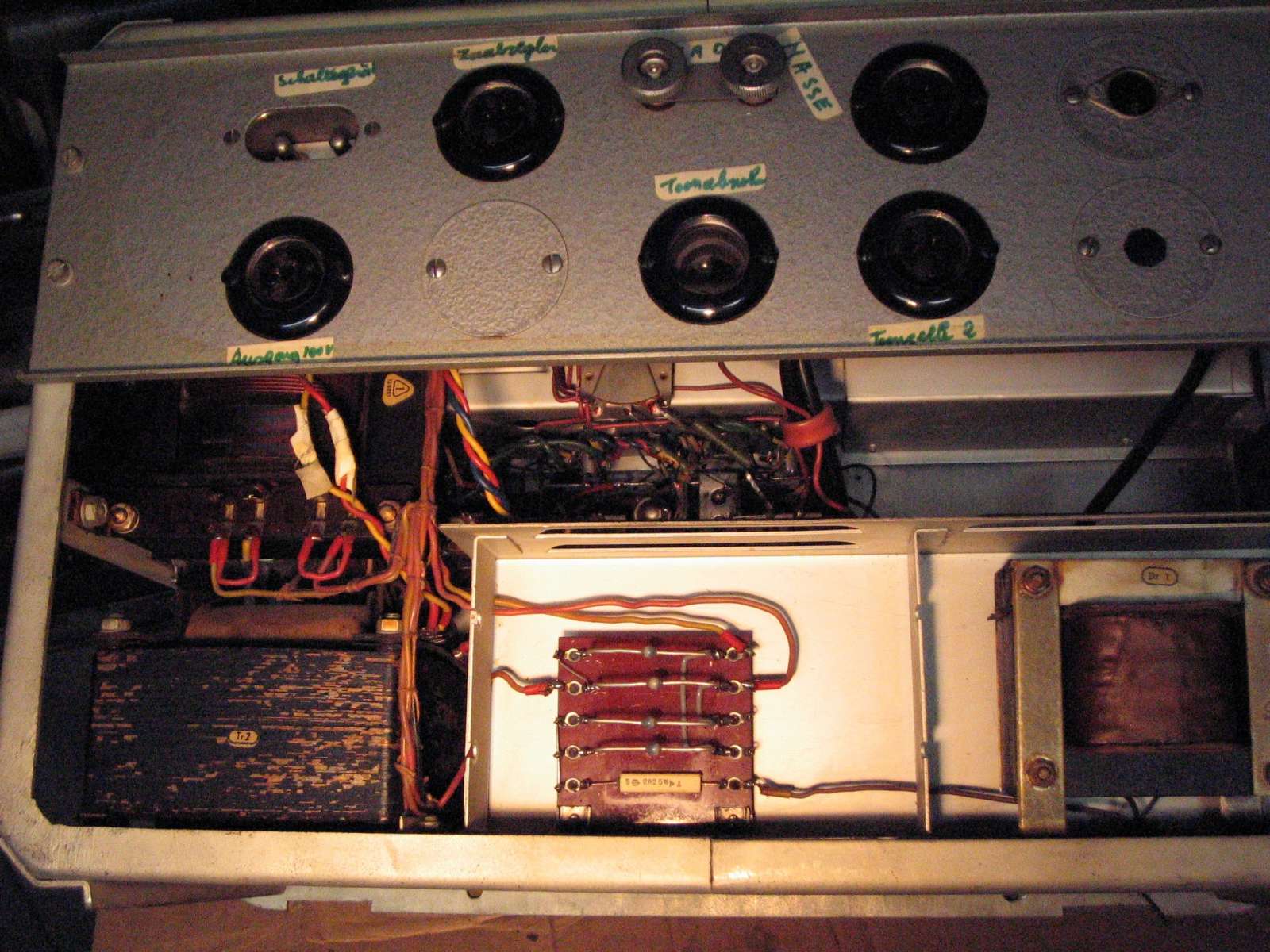

Eerste foto: rechter zijkant van de versterker met de afscherming in de voedingstrafo, je ziet ook de secundaire van de output trafo.

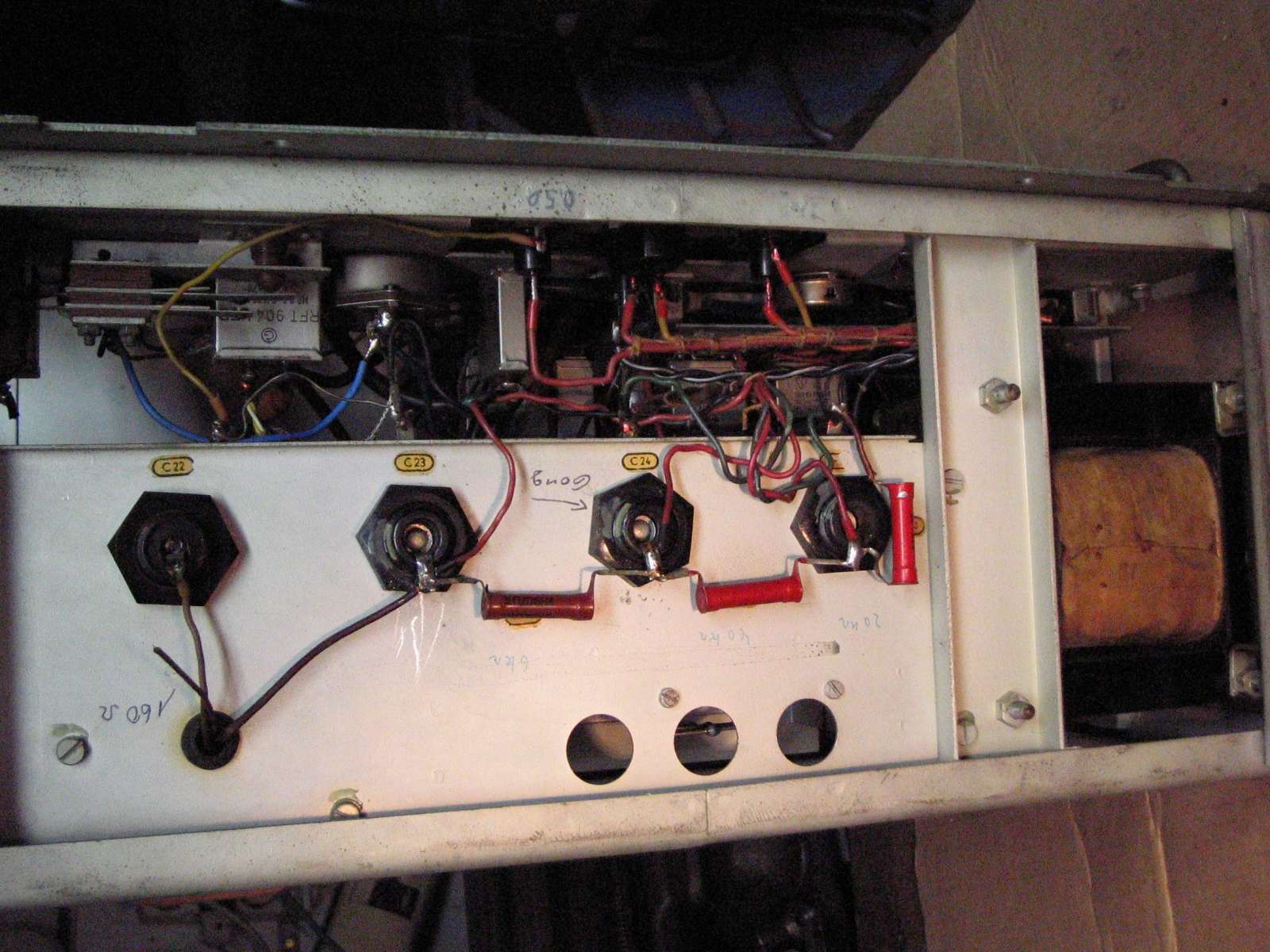

Tweede foto: onderkant met afvlakelco's en druktoets voor de gong funktie.

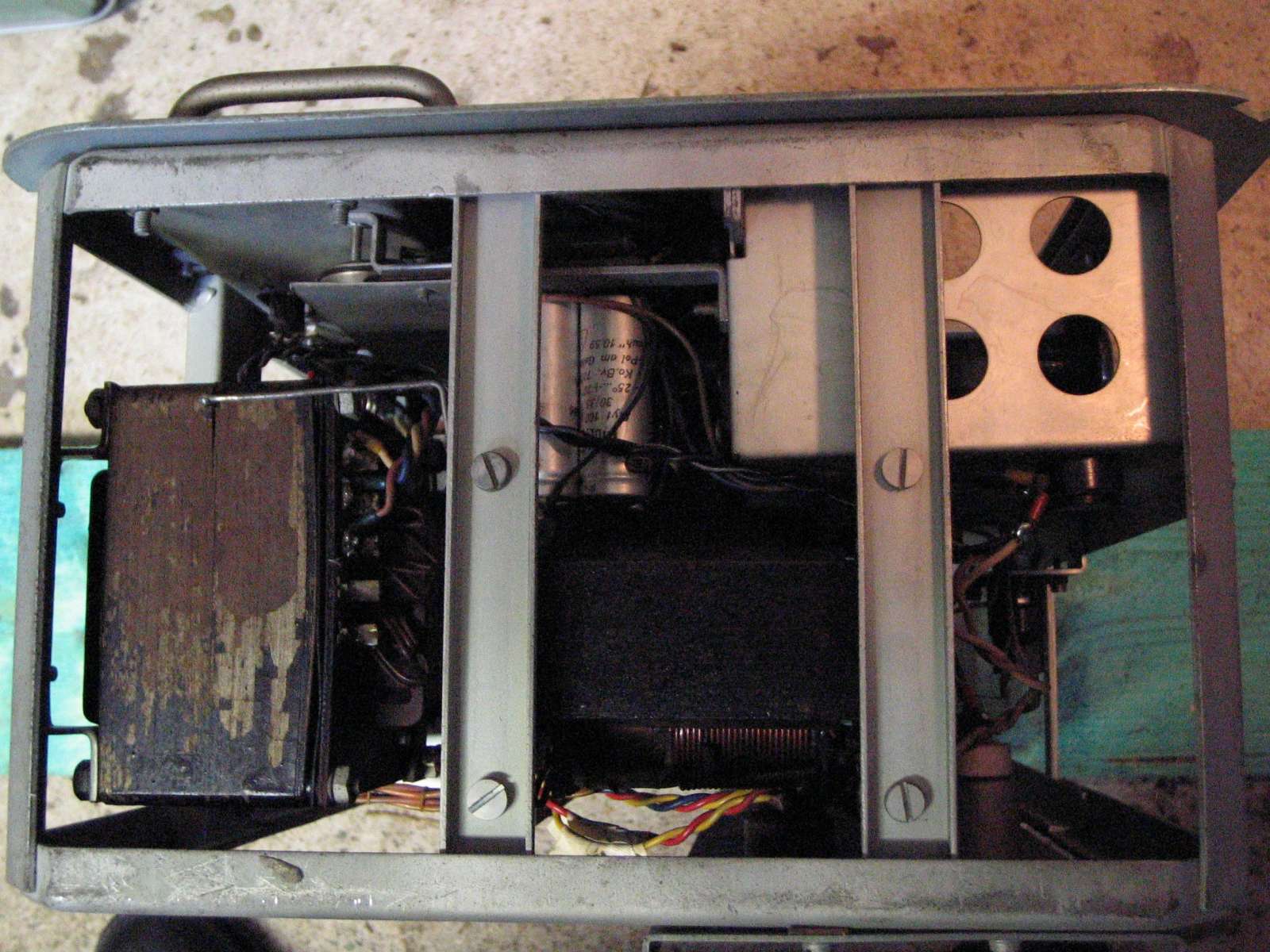

Derde foto: links voedingstrafo, rechts smoorspoel en gelijkrichting in het midden (vorige modellen gebruikten een buis).

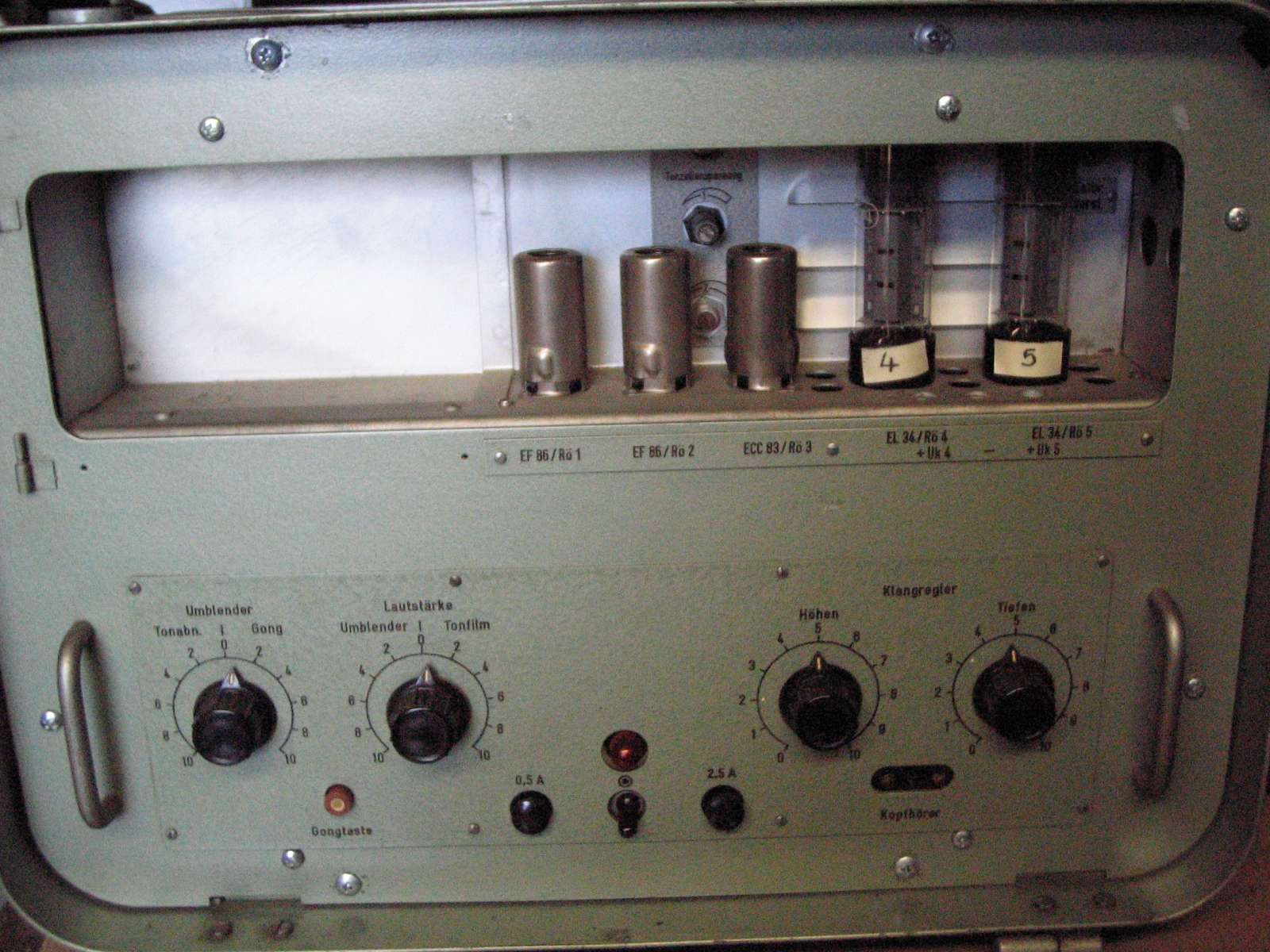

Vierde foto: bovenzijde met EL34, uitgangstrafo en lamp.

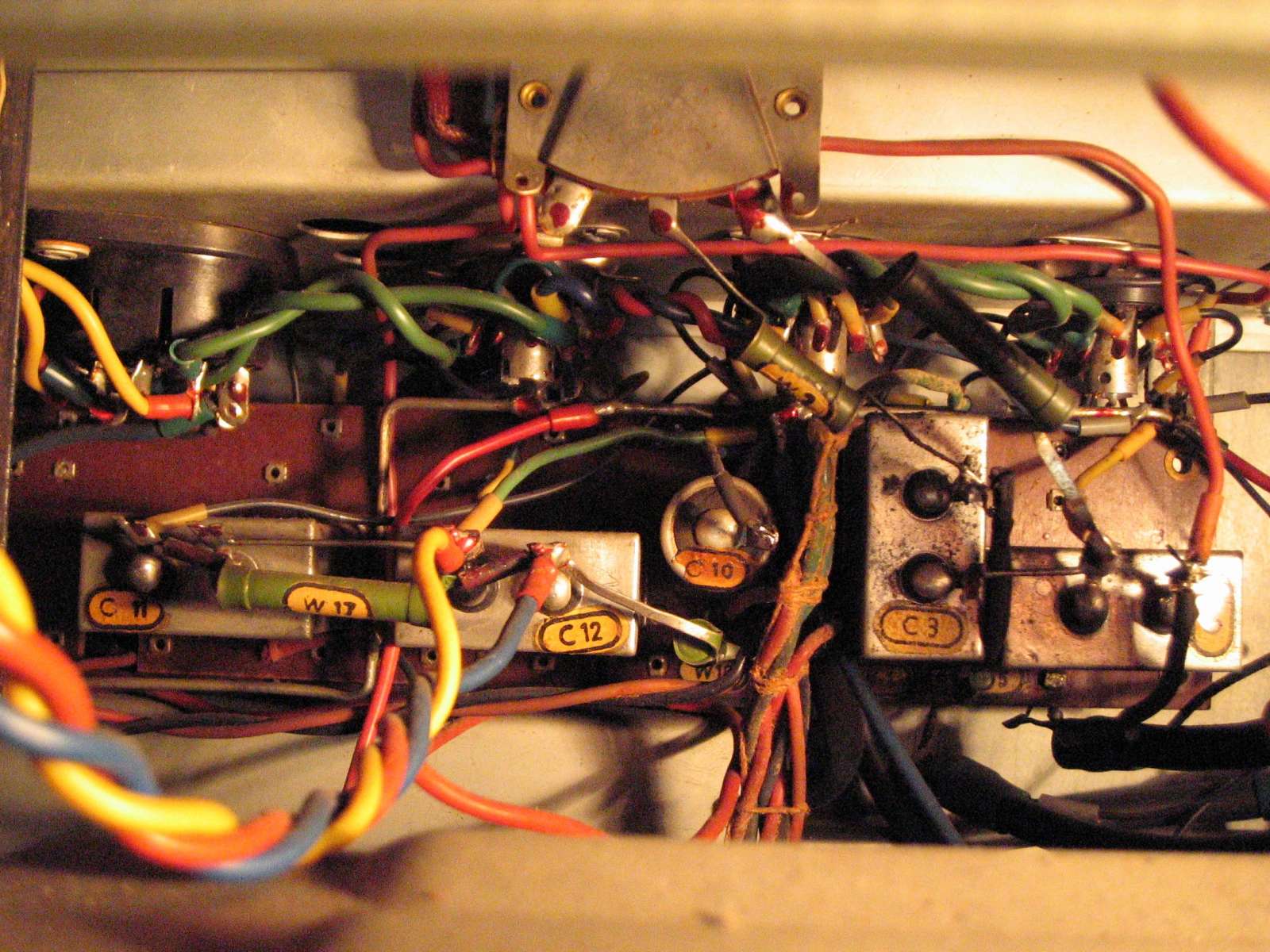

Vijfde foto: detail van de bedrading.

Mijn advies,

Verkoop die versterker aan die projector jongens met een TK35.
Vast wel iemand die er geen versterker bij zijn projector heeft.
Denk dat die vast wel heel blij zullen zijn als zij hun spullen kompleet kunnen krijgen
zoals wij ook spullen vaak kwijt zijn en incompleet.

Koop je van dat geld een bruikbare versterker waar je wel wat aan hebt.
Zo'n enkele mono versterker heb je weinig aan.

Pluggen vind je ook bij die projector
ebay € 22,50
eBay-Artikelnummer:171732792462

1 of 2 Tk35 Tonkabel, Länge 1,60m DDR Zubehör Kabel Ton clay cable

Met beetje zoeken is er wel wat te vinden.
bv:
Die TK hatte den TV2 und den TV3 später dann den moderneren KV 20. Die beiden ersteren waren noch mit den alten großen Röhren (EF12 und EL12) ausgestattet.
Der KV20 hatte dann die Miniaturröhren EF86 in der Vorstufe und die EL34 als Endröhren. Der Gleichrichter war dort "trocken", während bei den bei den früheren Geräten die EZ12 drin war. Ausgang war überall 400Ohm. Leistung 20 Watt.
Es gab auch noch ältere Verstärker für die TK, die aber keine große Bedeutung hatten. Ich habe sie nie kennengelernt.

www.filmvorfuehrer.de/topic/5913-beschallung-mit-der-tk-35/

Je moet dus op die forums zijn met liefhebbers van dergelijke filmprojectors.
Die zullen ook wel folders en info hebben over dergelijke inzet versterkers.

Werd dus o.a. ingezet bij de TK35 projector
VEB Zeiss Ikon TK 35 Kinomaschinen
zie hier
www.kinoxx.de/kino2.htm

en hier het hele lijstje
www.filmvorfuehrer.de/topic/10580-tk-35-...tt-mit-viel-zubehor/

www.oskino.de/oskino/deutsch/Technik/TK3..._tkschulung.html#2.3 .
2.3. Verstärker
Im Einsatz befinden sich die Typen TV 2, KV 20 und P 12 K.

Ja, ik heb een keer een grotere broer RFT versterker gezien met 4X EL34.
Enorme zware trafo's! Gewichtig ding.
Ook wat betreft power.
Vr gr Cees.

Ziet er indrukwekkend uit. Ik heb ze nooit eerder gezien. Ben wel nieuwsgierig naar het binnenwerk.

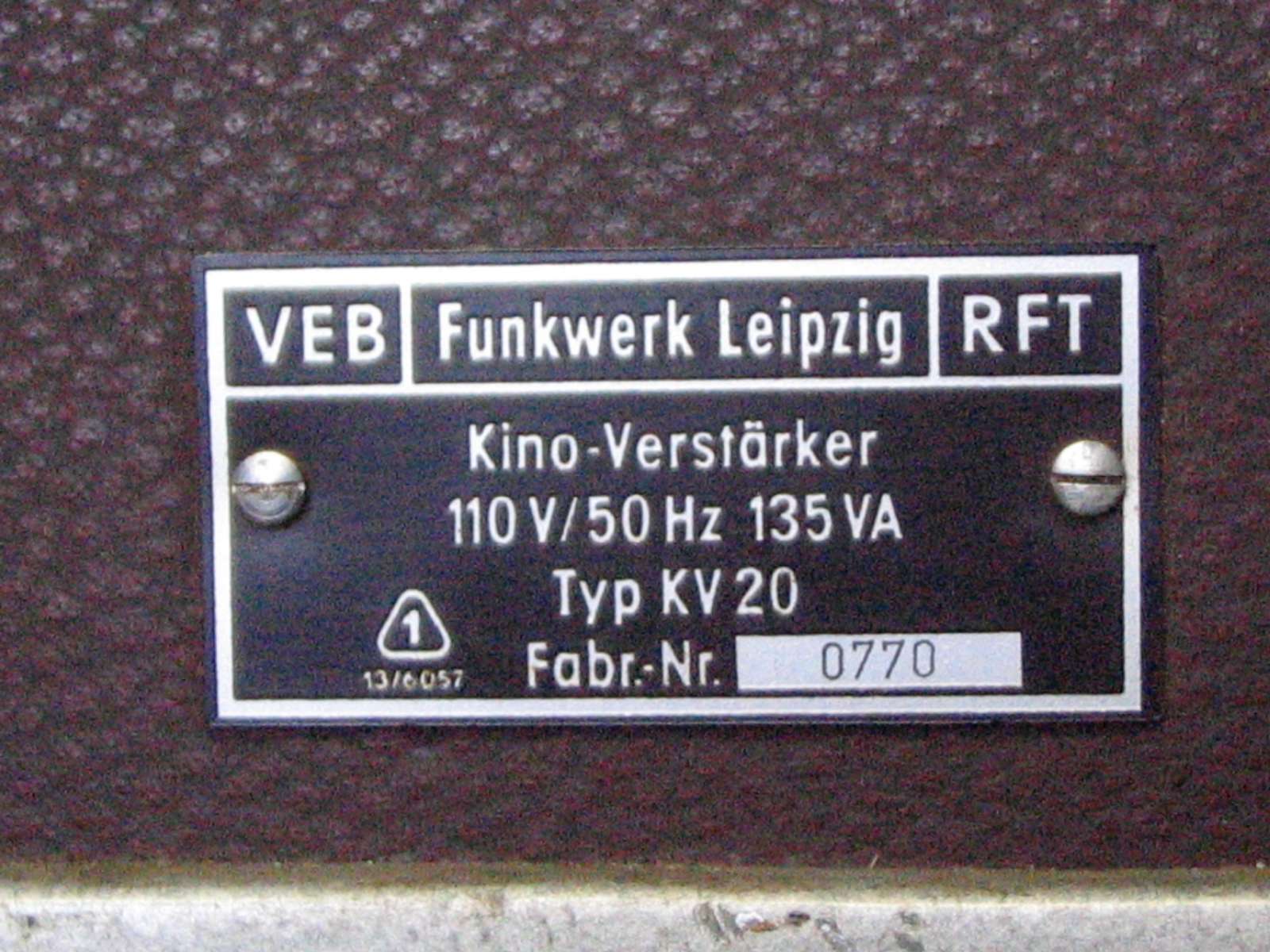

Dit is een 20 Watt bioscoopversterker van RFT, hij is onderdeel van een mobiele bioscoopset geproduceerd door RFT (GDR) in de jaren '50 en '60. Er is helaas wat in 'gewerkt': de gong draden zijn doorgeknipt, een potmeter is vervangen en een ingang is gesloopt en vervangen door een DIN input. Frekwentie weergave tot 10Khz binnen 1dB. Hij lijkt gebouwd volgens Mil.Spec, weegt 26Kg! Buizen: 2X EF86, 1X ECC83, 2X EL34.
Kent iemand deze versterkers? Heeft iemand stekkers te koop voor de inputs? Extra info is welkom (andere dan Radiomuseum ed)`
