schema geluidsweergave

Hoi

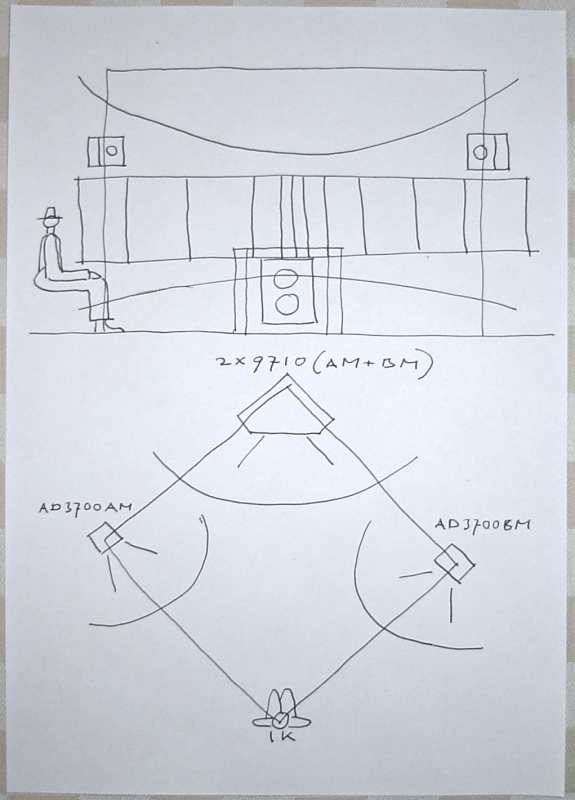

Ik heb eens geprobeerd een schema te maken van de geluidsweergave
zoals ik die ervaar bij mijn hifi set 1957.
Let wel dat we het hier dus over mono weergave hebben.
Uiteraard vervalt dit als men zich verplaatst.
Echter, in deze situatie krijg je toch een mooi beeld met een
concentratie recht voor je en dan naar beide zijden uitwijkend.
Overigens is oorspronkelijk het niet direct de bedoeling geweest,
maar was de opzet meer om een ruimte-vullend geluidsbeeld te verkrijgen.

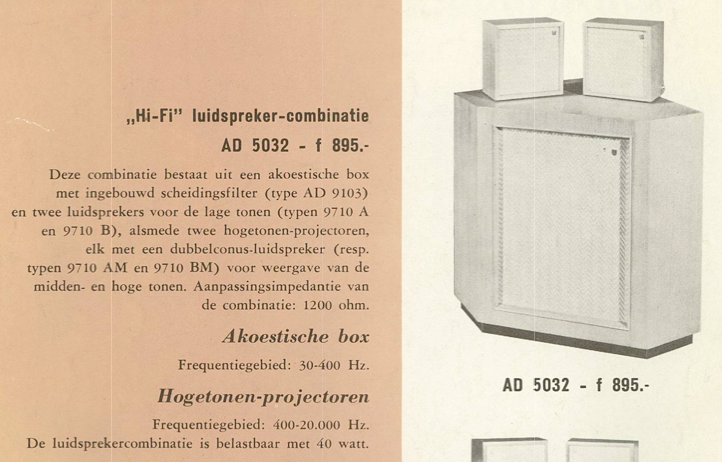

Daarom vind men in documentatie ook terug dat de satellieten ook naar
een muur gericht konden worden en de hoog/midden-tonen via reflectie
de ruimte vullen.
Wat ik getekend heb is puur de ervaring zoals ik het aanhoor.
In de originele complete set zitten in de satellieten de AD9710AM en BM.

Groet
René
