Vraag over aansluiten van luidsprekers AG9006

Voor het maken van zulke spoelen heb je hier misschien wat aan:
hamradio.nikhef.nl/tech/coildes.htm
Let wel op dat je geen te dun draad gebruikt
Nico

Hallo Peter

Ik heb het volgende nog gevonden op het NFOR.
Dit is een antwoord op een berekening die gemaakt is destijds toen het toestel nog in bezit van René was.
Echter er was een foutje gemaakt en de berekening was gemaakt voor een 800Ohm set.

misschien kunnen we wat met deze gegevens als het omgerekend word naar 1600 Ohm.
Voorlopig zal ik gebruik gaan maken van 2x 9710A of AM en 2x 3700AM.
Dus het word dan in plaats van 800 of 1200 ohm , 1600 Ohm.

Bij deze de gegevens:

Bij de hoogohmige versie is L=450mH en C=0,35uF voor een 12dB filter met een scheidingsfrequentie van 400Hz
( L=225*R/fs) en (C=112.000/fs*R)


Ik heb hier verder weinig kaas van gegeten maar probeer wel mee te denken.

Gr Bjorn

Beste Bjorn,

Je laatste schema is precies zoals het bij Rene zit. Het filter zit bij hem onder in de lage tonen kast.
Van origine worden voor de hoge tonen ook een 9710AM en 9710BM toegepast.
De lage tonen luisprekers hoeven geen M-uitvoering te zijn, dus een 9710A en 9710B mag ook (is origineel ook zo).

Je kunt in afwachting van het filter ook beginnen met twee maal 9710AM in serie. Heb je iets minder vermogen maar daar zul je weinig van merken.

Dan over die inpedantie: Bij gebruik van een filter blijft de impedantie gelijk aan die van een enkele luidspreker.
Dus in jouw schema is de impedantie 1200 Ohm (de twee 9710's beschouw je als één luidspreker).

De waarde van de condensators is bekend: 0,22 uF. De spoelen moeten dus berekend worden. Ik heb ze wel eens op de beurs gezien.

Groeten,
Peter

Zo Ik heb het schema van de AD5032 gevonden die eigenlijk bij de AG6009 hoort.

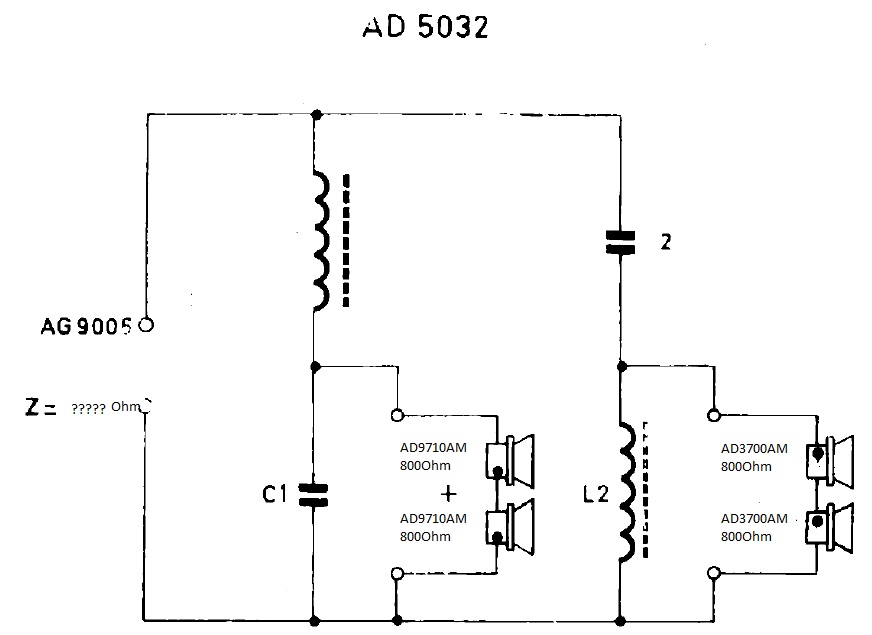

Nu heb ik deze aangepast naar de luidsprekers die ik voorlopig ga gebruiken.
Dan komt je op de volgende situatie uit:

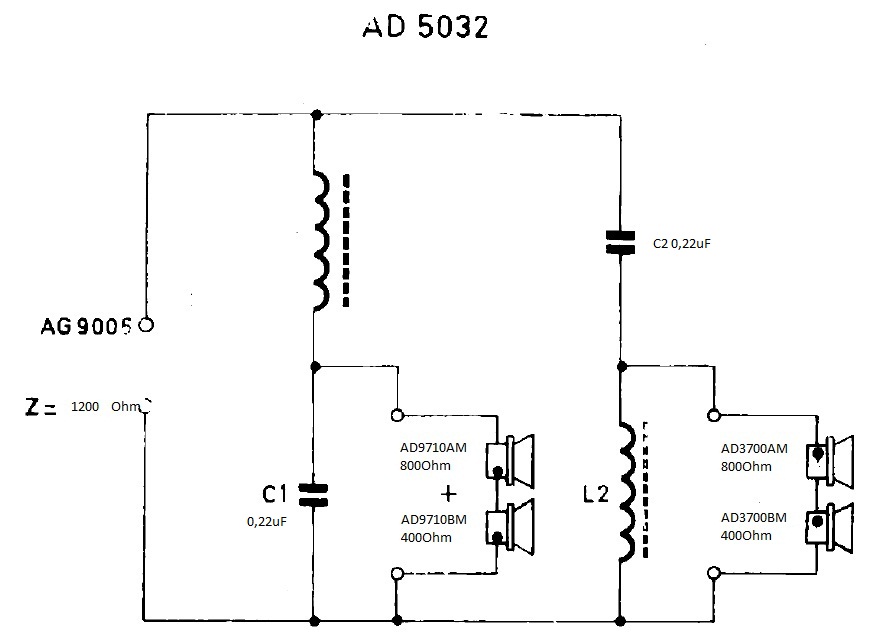

En deze situatie door 2AM luidsprekers door BM vervangt.






Henk zouden deze schakelingen gewoon bruikbaar zijn in beide situaties?
En zou jij de componenten kunnen en willen berekenen?
En waar haal ik die 2 spoelen vandaan?

Gr Bjorn


Gr Bjorn

Hallo

Vandaag de AG9006 , A5X83a tuner en de 2x AD3700AM bij René opgehaald.
De A5x en de 2 luidsprekers zijn van Henk afkomstig.

Nu wil ik in eerste instantie , tot dat ik BM(400Ohm) luidsprekers heb met 4x AM(800Ohm)gaan werken.
Echter vraag ik me af hoe dit naderhand aangesloten word i.c.m. een scheidingsfilter op de AG9006.

Wat ik me verder afvraag:

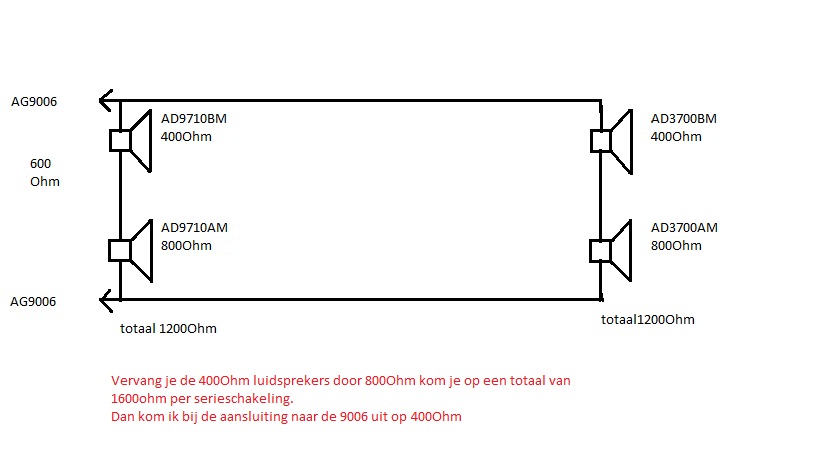

Je schakelt de 9710AM en BM in serie.
En je schakelt de de 3700AM en BM in serie.
Dan komen beide serieschakelingen op 1200Ohm uit.

Sluit je deze 2 serieschakelingen dan paralel aan op de 9006 heb ik nog maar 600Ohm over.









Als je de dit met 800Ohm luidsprekers doet hou je bij de 9006 nog maar 400Ohm over.

Hoe word dit orgineel aangesloten i.c.m. een scheidingsfilter?
Heeft een scheidingsfilter ook invloed op de impedantie?

Gr Bjorn
