AG9006 naar Bjorn

Hallo

Ik heb inmiddels ondekt dat er een 9710A in de b8x72a zit.
Dit is dan wel geen dubbelconus maar wel de 800ohm variant van de benodigde luidspreker.

Ook zit er een 3500BM in de B8X72a

Als ik nu eens op zoek ga naar 2x 9710a en 2x 3500BM moet dat haalbaar zijn.
Dan zou ik wel de 9710 en de 3500 in serie moeten schakelen (800+400=1200)
Dit zelfde met het 2e setje , dus weer 800+400=1200
En dan deze 2 setjes paralel aan de versterker , dan kom je mooi op 1200 ohm uit:D
Hier moet dan alleen een scheidingsfiltertje tussen.





Als ik het mis heb dan hoor ik het wel.

Ik denk dat ik Wim eens lief aan moet kijken , misschien heeft hij deze luidsprekers nog liggen.
Of als iemand ander ze toevallig nog heeft hoor ik het wel.

Gr Bjorn

Hoi Bjorn.

Jazeker, zie mijn laatste bijdrage (hebben elkaar zeker gekruist .

Groet
René (R)

Hallo René

Ik heb al 2 3700's gekocht , die haal ik op als ik de versterker op kom halen.
Het zijn wel 2 AM's dus 800ohm
Ik heb opgezocht dat voor de lage tonen 2 7910 luidsprekers gebruikt worden.
Teminste in jouw basbox schijnt dat zo te zijn.
een AM en een BM.
Denk dat dat een stuk lastiger word.
Dat geld sowisoo voor beide BM luidsprekers.
Maar is hier geen mouw aan te passen?

Gr Bjorn

Yep.

In het eerste boekje (1966) staat op pagina 11 en 14
de baskast en op pagina 19 de satellietkasten

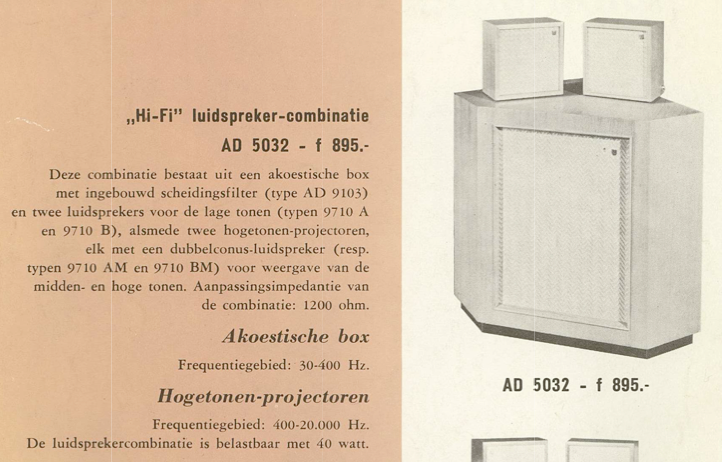

zoals Philips ook de AD5032 set maakte voor de AG9006. 1200ohm dus.
Deze oorspronkelijke set bevat in de satellieten de AD9710AM en BM.
Er is ook een versie van de baskast met één luidspreker te zien;
de aangepaste versie voor de AD4200 met 1200ohm.
Deze fraaie conus zat ook in mijn voormalige AD5040 kast
met aan de schuine zijkanten de AD3700AM en BM.
Daar is mijn set op gebaseerd wat betreft de satellieten.
Die van mij bevatten ook de AD3700AM en BM, anders dus dan de
verkoopset AD5032, die in wezen dus vier AD9710'ers bevat.
De 1200ohm AD4200 (voorloper van de Bombardon) is erg zeldzaam en
nagenoeg onmogelijk te vinden. En erg mooie luidspreker.
Deze luidspreker heeft alleen het productnummer 492488.
Sowieso zal het lastig zijn om de 400ohm versies te vinden, maar niet
onmogelijk. Zoals ik je al vertelde gebruikte ik in eerste instantie
twee AD3700AM'ers, samen 1600ohm met een aanpassing in de scheidingsfilter.
Tot ik de 400ohm vond zoals ik vorig jaar beschreven heb op het forum.

Verder bestaat natuurlijk ook de mogelijkheid om je HiQ luidsprekerset
aan te passen. Er bestaan ook de AD3500AM en BM. De baskast is al
te veranderen met een aangepaste of nieuwe frontplaat, mooi zou
zijn als daar een AD4200/1200ohm in kon.

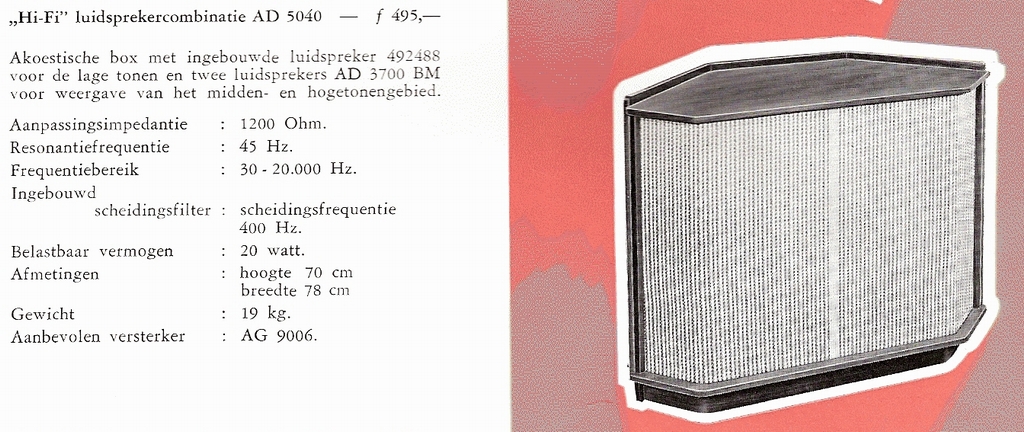

De kast AD5040 (1200ohm) heb ik dus gehad en was speciaal gemaakt voor de AG9006.
Een soort budgetkast dus die men in de hoek moest zetten, zonder satellieten.
Eigenlijk is daar ooit mijn hifi manie mee begonnen omdat ik ontdekte dat ik
deze bij de B7X73A OTL HiQ had gekocht en geen 800ohm versie (AD5041) bleek te zijn.
Zeer zeldzame kasten trouwens, zowel in 800 als in 1200ohm. De laatste al helemaal.
Maar de AD5032 set is nog veel zeldzamer.
Toch hoop ik ooit nog eens de originele satellieten te vinden....

Groet
René (R)

Bjorn, Hier vind je veel info over luidsprekerboxen zelfbouw, ook Philips,

www.mfbfreaks.nl/html/artikel/passief/1/index.html

Bjorn, een scheidngsfilter kan ik wel voor je berekenen. De gegevens voor de uitgangstrafo heb ik hier ook wel liggen, wellicht ook wel een knappen UGT met de juise gelijkstroomweerstanden.

Een origineel scheidingfiler is moeilijk te vinden, maar de gegevens van de 2 spoelen , condensatoren zijn bekend. dus dit is wel te maken.

Gr. Henk
