Twee AG9007 versterkers.

Hallo Rene,

Nee, nog niet echt in gebruik maar ik heb ook geen haast.

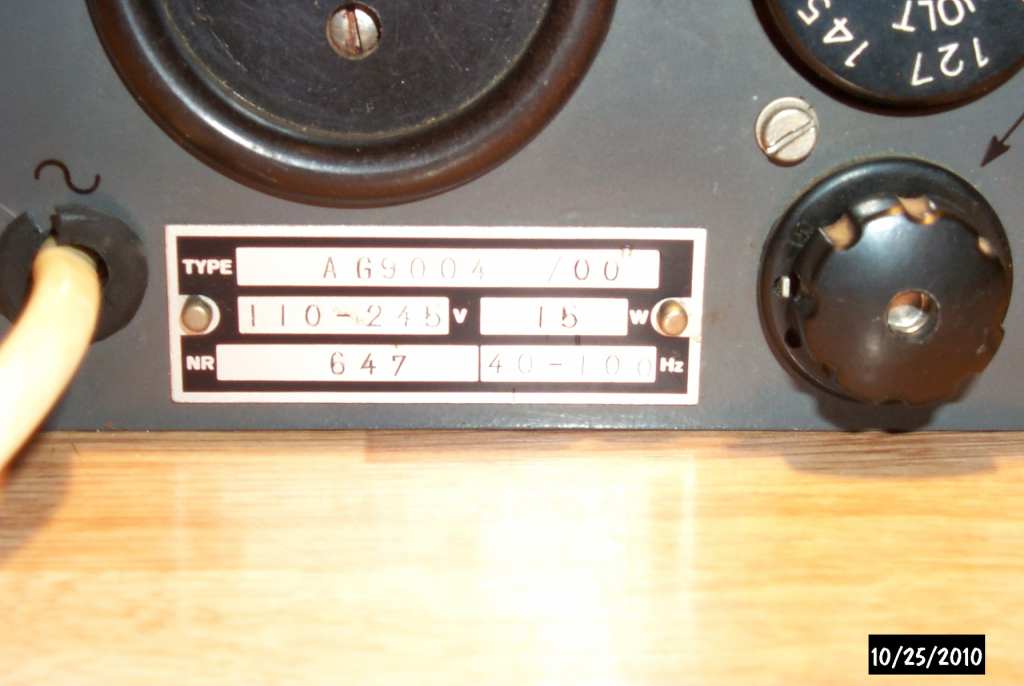

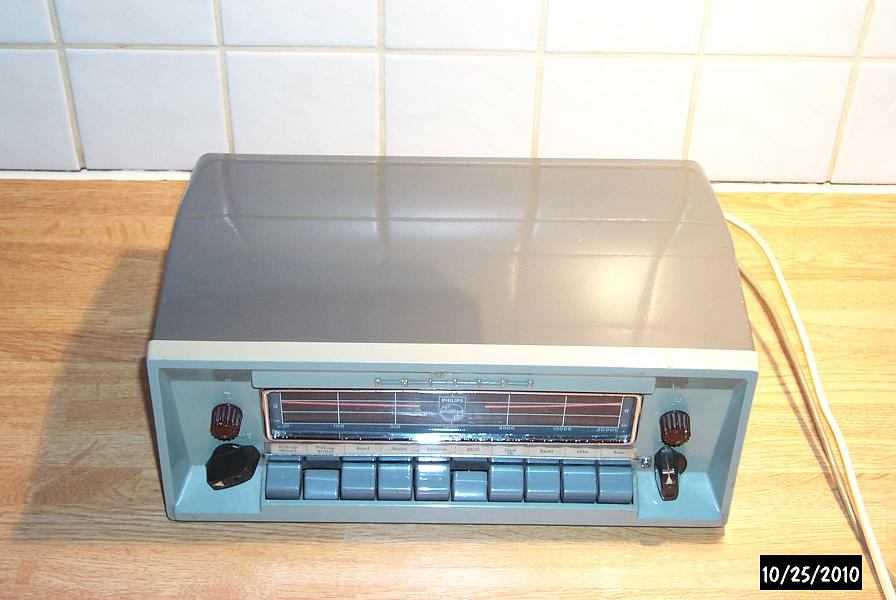

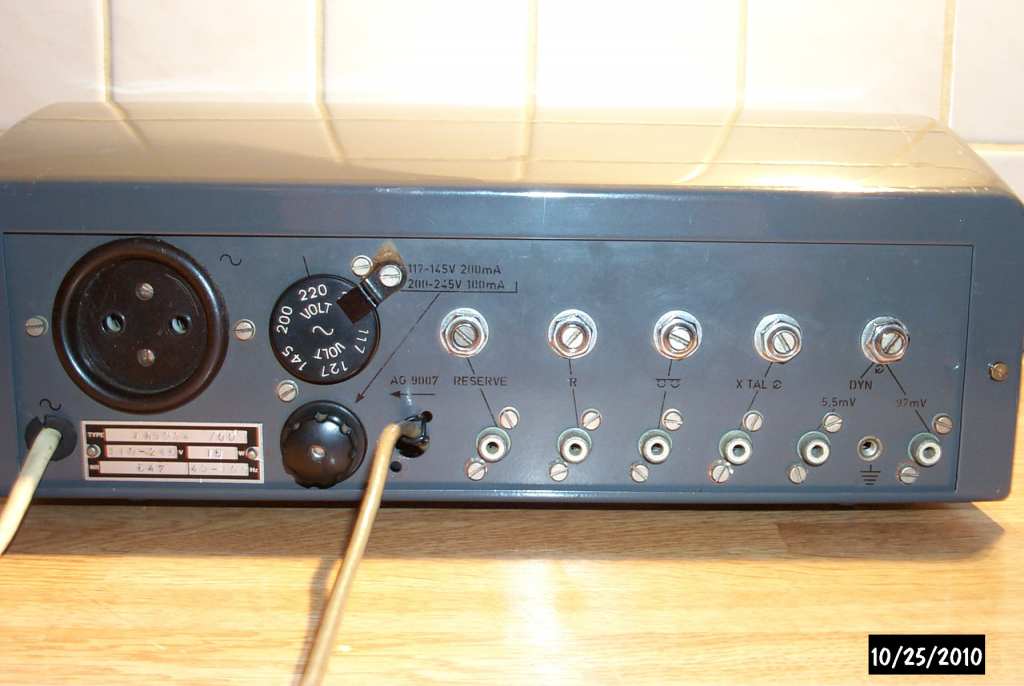

Eerst moet de AG9004 nog gereviseerd worden.
Daar zoek ik trouwens nog de originele knoppen en een uitgangs chassisdeel voor.







Bovendien moet ook de AG9006 nog nagekeken worden.
Speelt wel maar ik wil zekerheid wat betreft betrouwbaarheid.




groeten Martin

Hoi Martin.

Duidelijk ook een AG9007 dus.
Leuk om te zien.
In gebruik?

Ik heb de foto's als bijlagen gehouden, want dan worden ze wat groter.

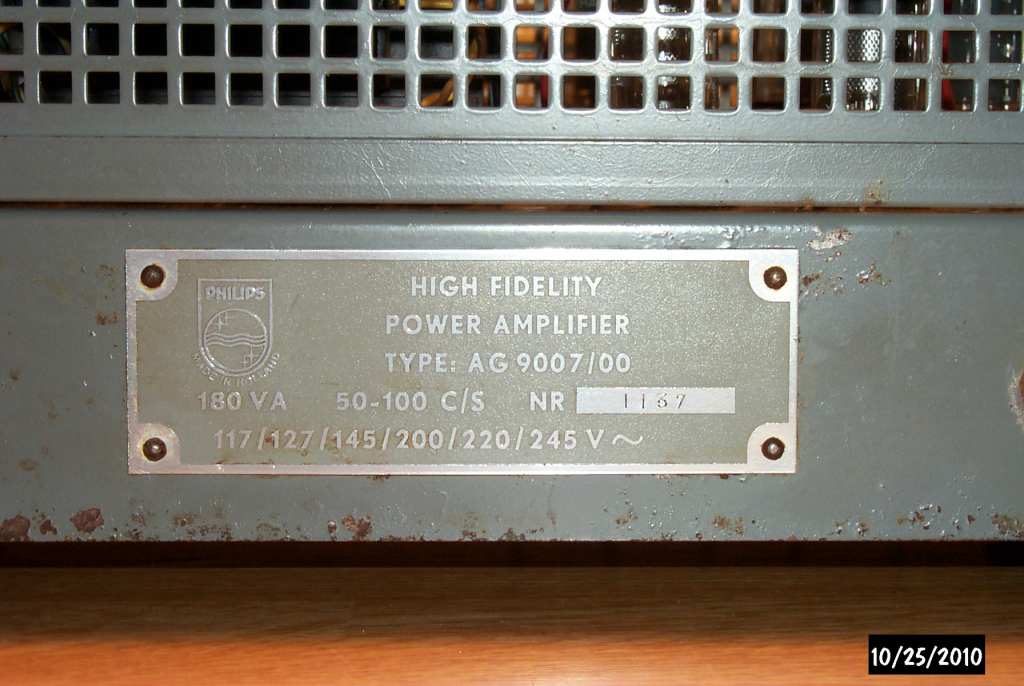

Voor de lol heb ik vriend Max gevraagd een mooie foto van de typeplaat te
maken voor me. Die kan ik dan reproduceren en plaatsen (op een tijdelijke manier).
Beetje fake. Maar wel leuk.
Een ponsgaatjes voor deze plaat zijn zelfs gebruikt voor de bevestiging van
van een technisch onderdeel aan de zijkant van het chassis. Dit in verband met de
benodigde ruimte voor de ingangstrafo.

Van de schema's is die van de 8122.035.00791 het meest compleet merkwaardig genoeg.


Groet
René (R)

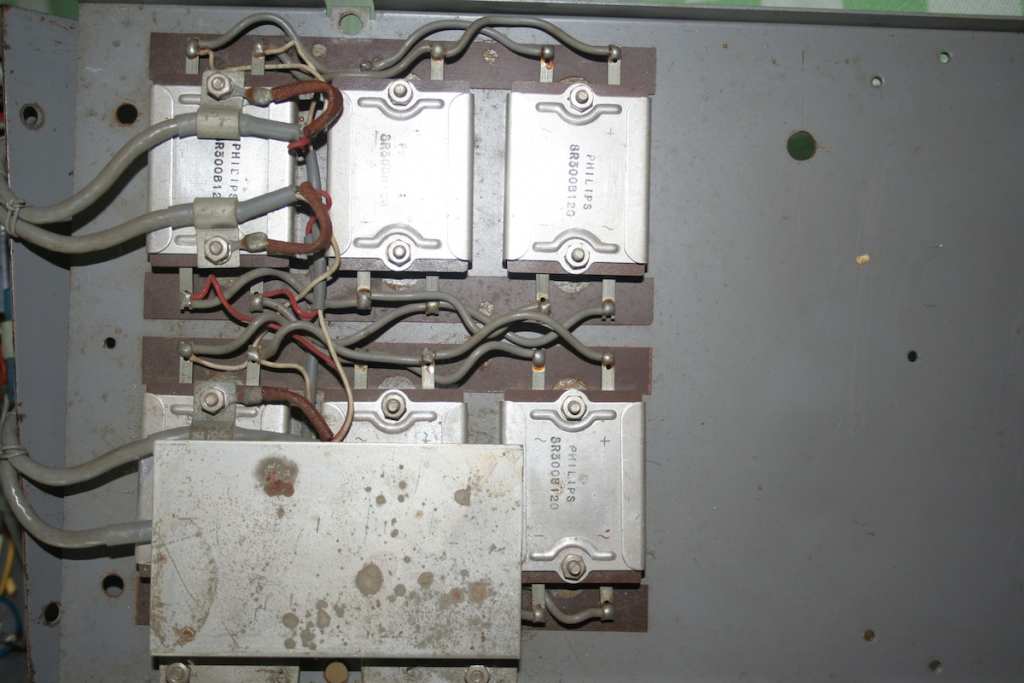

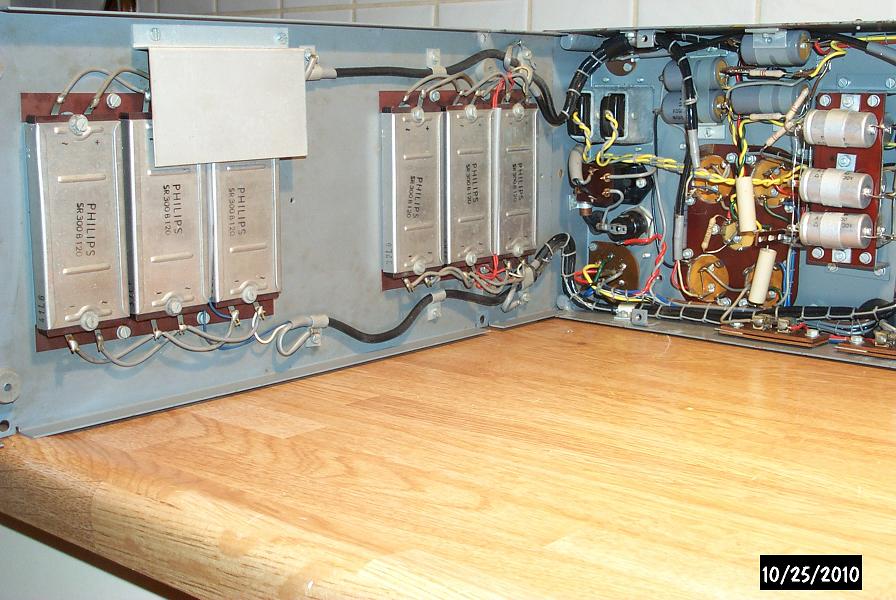

Zie foto wat o.a betreft de brugcellen die in mijn AG9007 zitten.
Die is dus dan ook van eerdere datum.
Wat zijn de serienummers van de andere?





groeten Martin

Hoi

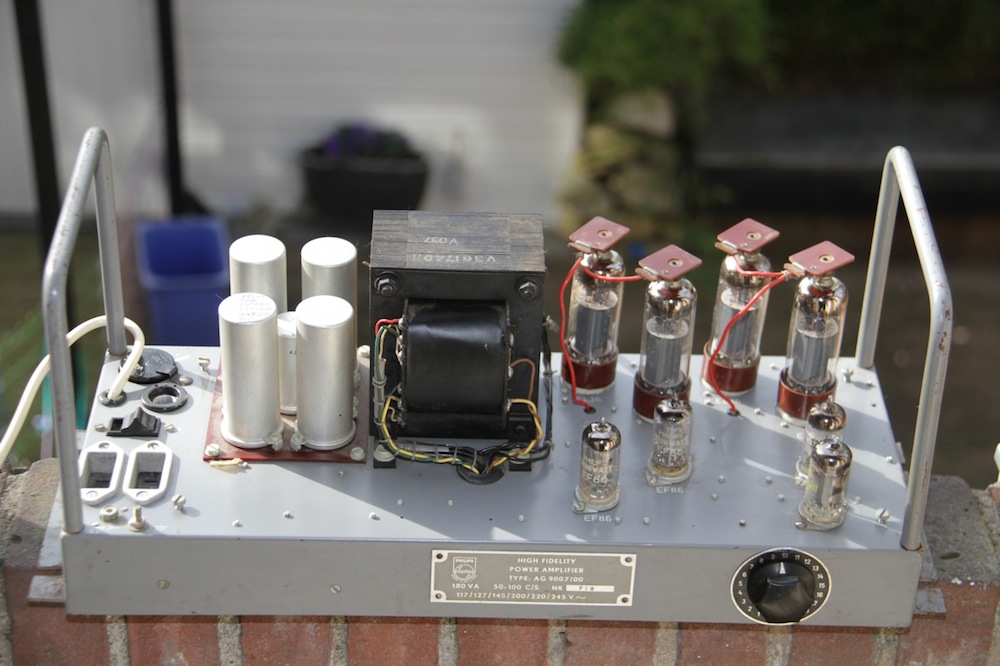

Op de beurs van de NVHR heeft vriend Max zijn AG9007 gescoord.
Zijn model is het standaard type zoals die gemaakt werd voor de consument.
Mijn model is van latere datum en heeft eigenlijk het typenummer 8122.035.00791
en was gemaakt voor Phonogram, voor Philips zelf dus. Hier zijn er maar een paar van gemaakt.
Aardig is om de verschillen eens te bekijken.
Daarvoor heb ik enkele foto's wat bewerkt en in de juiste verhoudingen gebracht.
Zoek de verschillen dus.

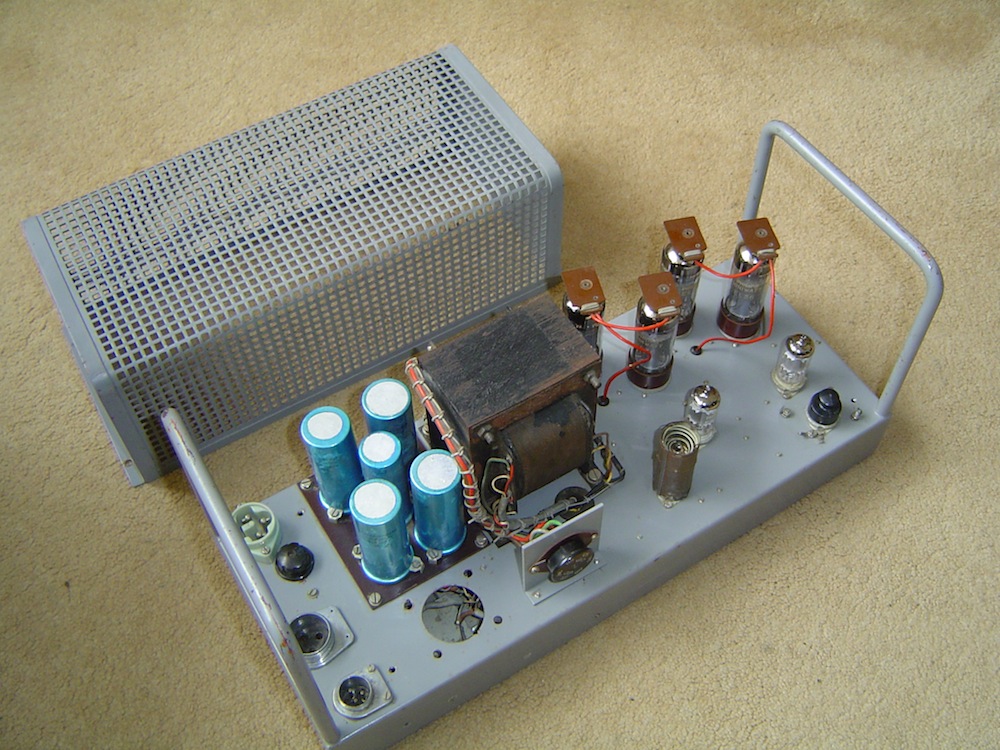

De eerste drie foto's zijn de AG9007, de tweede drie foto's de 8122.035.00791.
De knop op de AG9007 is niet origineel, ook de ECH81 hoort er niet thuis.
Bij die van mij ontbreekt de ingangsversterker dus. Maar die heeft geen functie
meer als die er nog zat of ooit nog eens terug geplaatst wordt. Ook bezit hij
geen aan/uit schakelaar en heeft hij 'professionele' aansluitingen met borg.

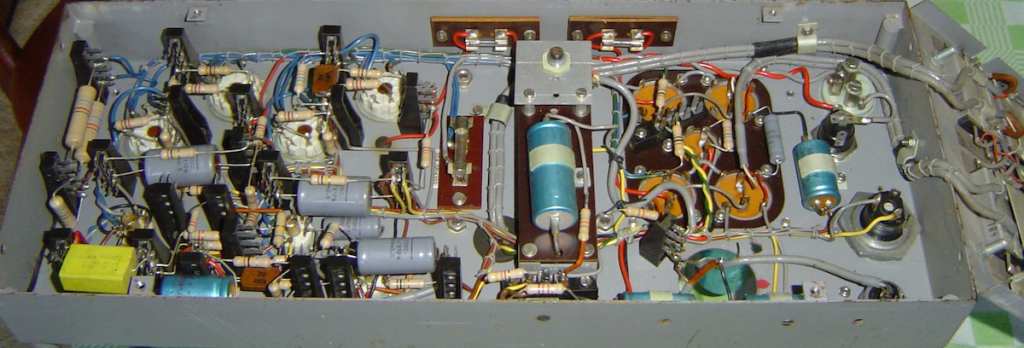

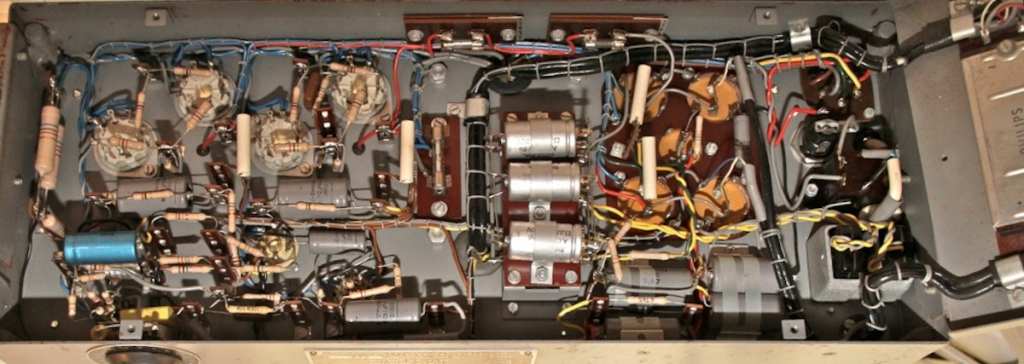

Onder het chassis is alles recht en netjes gezet door middel van vele steunen.
Peter1952 vertelde dat dit exemplaar duidelijk van latere datum is. Zo is in het
midden één grote elco op een beugel te zien, bij de oudere AG9007 zijn dat er meerdere
kleine die parallel staan. Philips had die grote toen dus nog niet in productie.

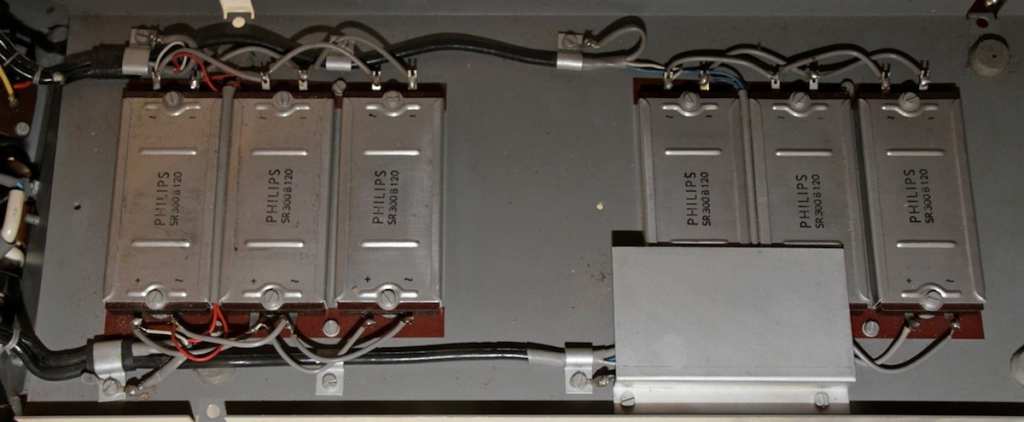

De brugcellen hebben dezelfde specificaties, maar die van latere datum zijn de helft
kleiner.
Bij de 8122.035.00791 ontbreekt iedere aanduiding of herkenning. Kennelijk achtte men dat
niet nodig voor eigen gebruik.

Als je beide onderzijden boven elkaar legt is het erg grappig om te vergelijken.
En interessant uiteraard.


Groet
René (R)
