AG9000 in the picture

Hoi Ton,

Zit die 500 tap niet gewoon op de secundaire wikkeling?
Omdat deze te kiezen is naast de 7 en 14 ohm en met dezelfde schakelaar wordt bediend.

Ik heb bij die van mij jaren terug een hoogohmige speaker angesloten over de totale primaire wikkeling.
Dat ging ook alhoewel het een AD 3800AM was welke niet de volle kwaliteit liet horen en het was een testje.
Niet op vol vermogen uiteraard en nav mijn ervaring met de AG 9006.
Misschien dan ook 1200 ohm als optimale aanpassing?

Ja, de uitgangstrafo lijkt idd ietsje groter dan die van de oosterse AG9006.

Groet Frank

René,

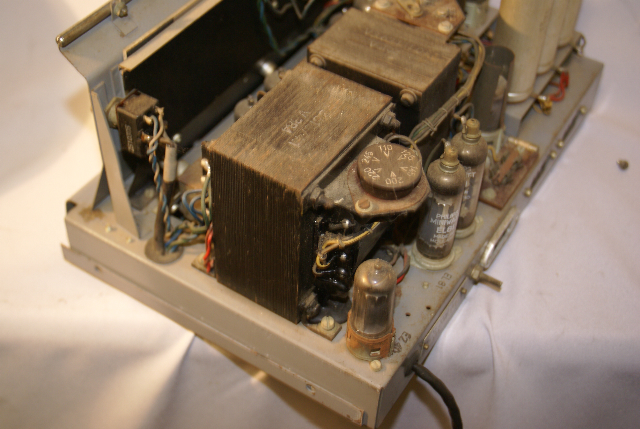

Op de foto van ag9000 zie een extra trafo daar op zit een pertinax plaatje
daar mee kan dat ingestelt worden.

Bij hoog ohmige speaker staat trafo buitenwerking.(dit is dus fout trafo werkt dus altijd)

Zoals je ziet is deze trafo iets forser dan dat geval uit het verre oosten.

Groet Ton

Om er een toegevoegde waarde aan te geven
hier een foto van de AG9006, waarbij het
verschil in techniek natuurlijk opmerkelijk is.

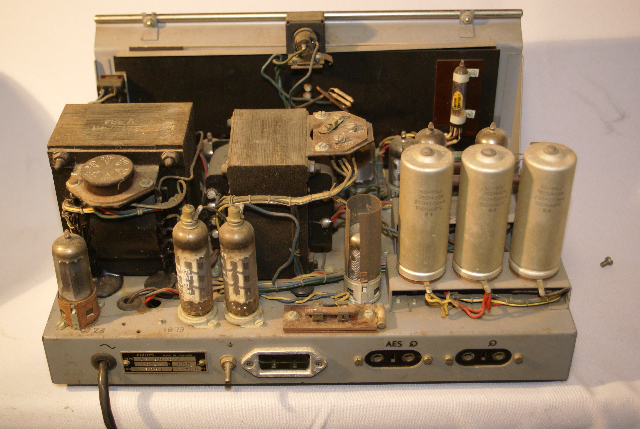

Let ook op de AES correctie en er zijn nog
geen tulpingangen toegepast bij de AG9000.

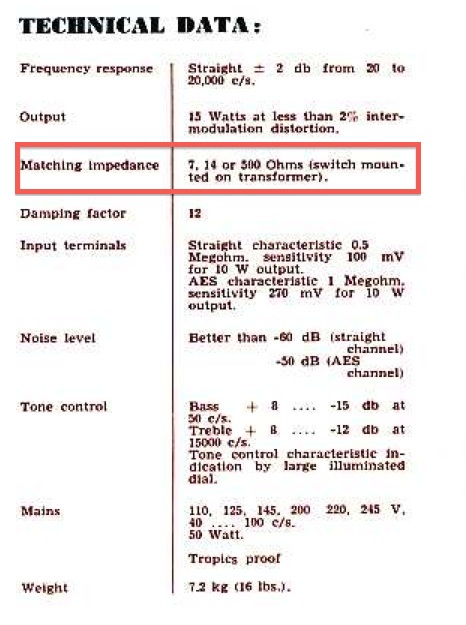

Technische gegevens van de AG9000:



Mijn vraag: hoe bewerkstellig je bij de AG9000 dat hij op
7, 14 of 500 ohm werkt?







:thumbsup:

Hoi

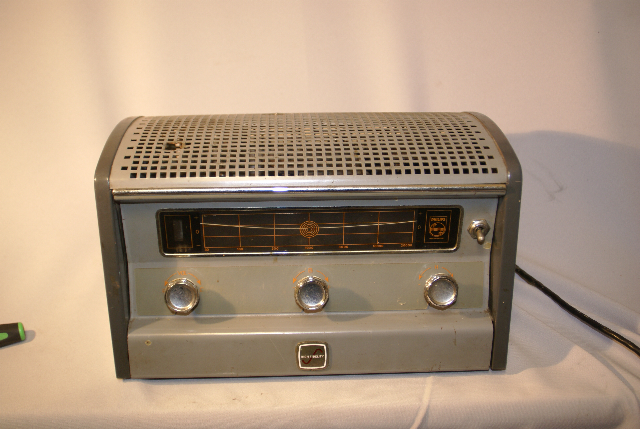

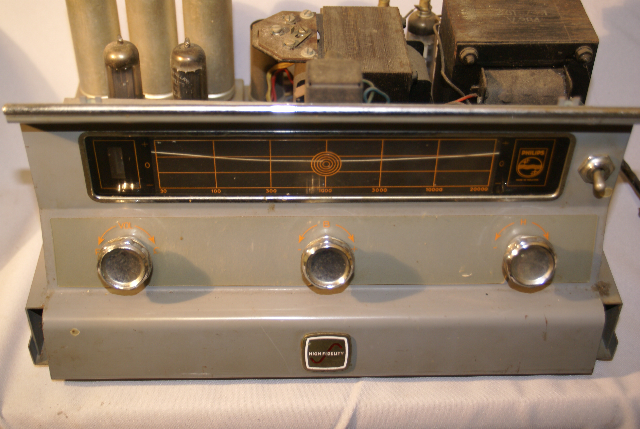

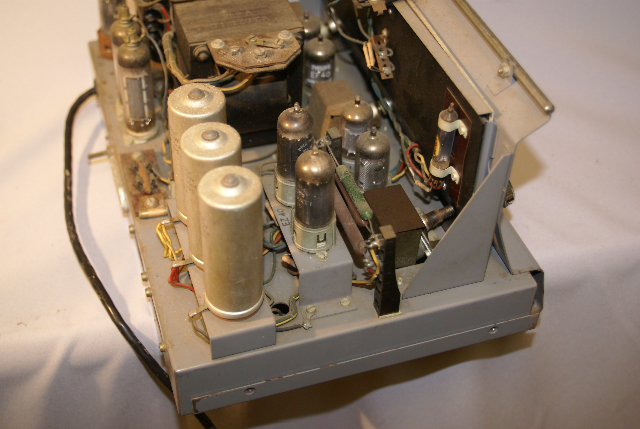

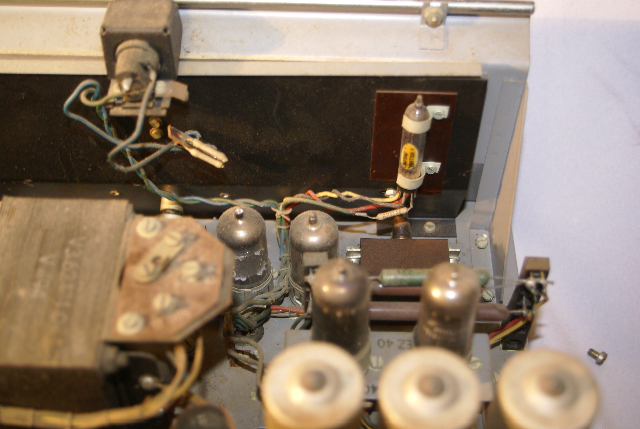

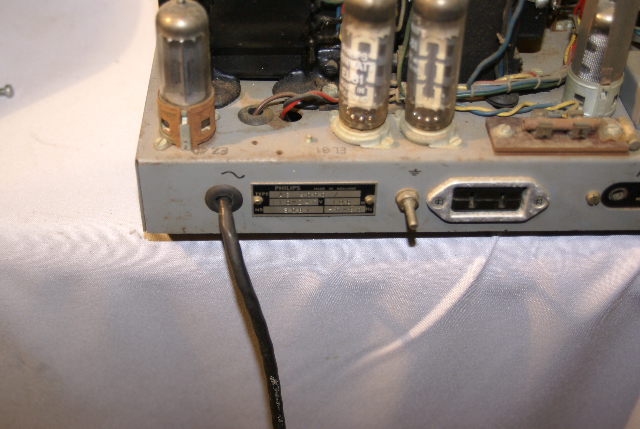

van een correspondent kreeg ik de
volgende foto's van een AG9000.
Mooi voor het archief en te
vergelijken met de AG9006.
De AG9000 is de eerste hifi
versterker van Philips uit 1954.
www.grammofoon.com/HiQGN/Fotos/players33.htm
Zoals ik al eerder schreef is de
bijpassende luidspreker combinatie
AD5002 zeer zeldzaam. Hopelijk wil
ooit iemand eens vertellen dat hij
een dergelijke set heeft.

Foto's met dank aan Jaap.

RR
