scheidingsfilters

Het gebruikte draad voor de 800Ohm spoel is dusdanig dun, dat dat niet zelf te doen is. Of dikker draad gebruiken, wordt de spoel erg groot en dan gaan allerlei andere facetten meespelen die de scheiding beinvloeden.

In het boekje hebben ze het over universele scheidingsfilters.
De bouw is dus symmetrisch. Spoelen en condensatoren hebben
dezelfde waarde.
Asymmetrische scheidingsfilters worden wel genoemd, maar zijn
voor het boekje te specifiek.
In mijn geval gaat het dus om de AD5032 luidspreker set 1200ohm
(vier maal 9710).
Maar ik neem aan dat het ook voor de AD5034 geldt, 800ohm.
Resp. type AD9103 en AD9100. Scheidingsfrequentie ligt volgens
opgave op 400Hz.
Grappig is in het boekje dat er een zevental bouwpakketten genoemd
worden die men indertijd kennelijk kon kopen. De 800ohm wordt niet
aangeraden zelf te wikkelen, de andere wel.

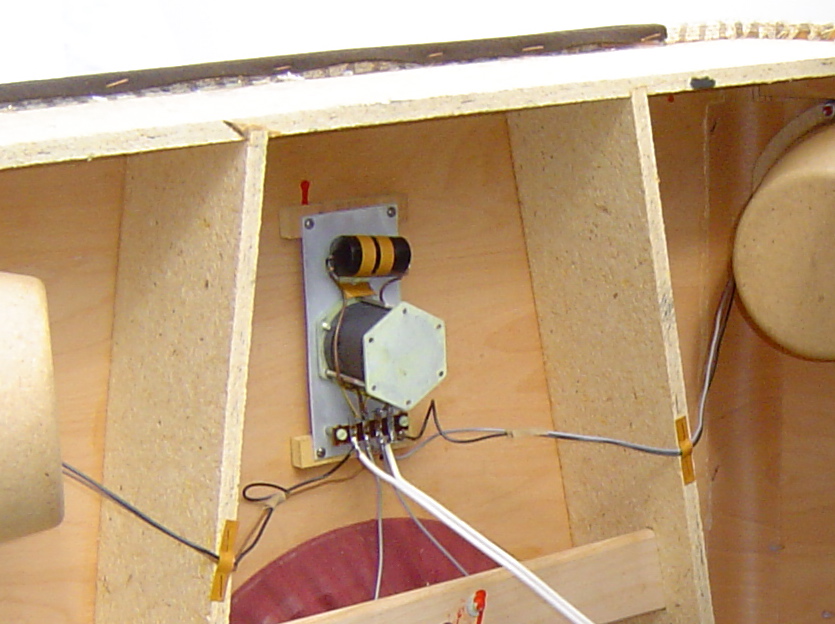

Bovenstaand de AD9103 (in revisie).

Wat me dus opviel is dat bij de luidsprekerkasten AD5040 en AD5041
(twee maal AD3800 en één maal AD4200 speakers) een eenvoudiger type
scheidingsfilter wordt toegepast, oftewel een enkele.




:thumbsup:

En wat beter is, dat hangt van de gebruikte luidsprekers en wisselfrequenties af.

Het aantal spoelen en condensatoren in een scheidingsfilter wordt bepaald door de frekwentiedaling die men wenst bij de overgang van laag naar midden en evt naar hoog. Dwz een filter van de eerste orde daalt met 6dB per octaaf (voor de lage tonen betekent dit een verzwakking van 6 dB per octaaf vanaf het kantelpunt -700Hz, 1000Hz - tov de hogere frekwenties). De tweede orde daalt met 12dB per octaaf en derde orde met 18dB per octaaf. Het zijn de dalende en stijgende lijnen die elkaar snijden bij de frekwentieovergang (soms te zien in weergave karakteristieken). Dus 2e orde snijdt scherper af dan eerste orde etc.

Hoi

Ik lees de luidsprekerboekjes van Philips weer eens door,
maar sloeg ik het hoofdstuk scheidingsfilters voorheen over.
Nu lees ik het wel en wat me opviel; namelijk de opmerking dat scheidings-
filters twee spoelen en twee condensatoren hebben. Stelt men niet zoveel
belang in hifi kwaliteit, dan volstaat één spoel en één condensator.

Waarom is dat zo gesteld?

:thumbsup:
