een andere interessante eindversterker van Philips

De EL6426 is niets anders dan een losse eindtrap en de schakeling is exact gelijk aan het eindversterkergedeelte van een EL6425. Het schema staat ook gewoon in de schematheek van de NVHR.

Het is ook weer een versterker bedoeld voor PA doeleinden, niet voor HiFi.

Er zit nog een buisvoet op de print waar normaliter een doorverbindplug op zit. Je kunt daar ook een koppeltrafo insteken om de ingang "zwevend" te maken. Ook kan daar een microfoonvoorversterkertje in, zodat je een microfoon rechtstreeks kunt aansluiten. Hoe je dan het volume moet regelen staat niet in de documentatie.

Groeten,
Peter

Deze versterker hoort thuis in de SQ reeks van Philips. Er waren mengversterkers en eindversterkers. De mengversterkers zijn bekend door de vormgeving in de vorm van een schrijfmachine. Er was een 15, 35, 70 en 140 watt uitvoering van. Wel goede kwaliteit, maar niet gebouwd voor Hi-Fi doeleinden. Ze zijn bedoeld voor geluidsdistributiesystemen en hebben dan ook een uitgangstransformator met taps op 25,35, 70 en 100 volt. Een tap voor laagohmige luidsprekers is niet aanwezig. (overigens kan op sommige taps wel een dergelijke luidspreker worden aangesloten). De 70 en 140 watt uitvoering zijn er ook zonder mengpaneel , dus alleen de eindversterker. Hier gaat het over de 70 watt uitvoering.
Zelf heb ik nog tweemaal de EL6435 140 watt mengversterker en tweemaal de EL3436 140 watt eindtrap.
Op het internet is er genoeg over te vinden.

Soundman2

Hoi.

Via correspondentie uit het zuiden van Oostenrijk.
De eigenaar vertelde dat hij er drie van heeft gekocht
van een persoon die er negen van had. De andere zes werden
ook tegelijk in één koop verkocht.

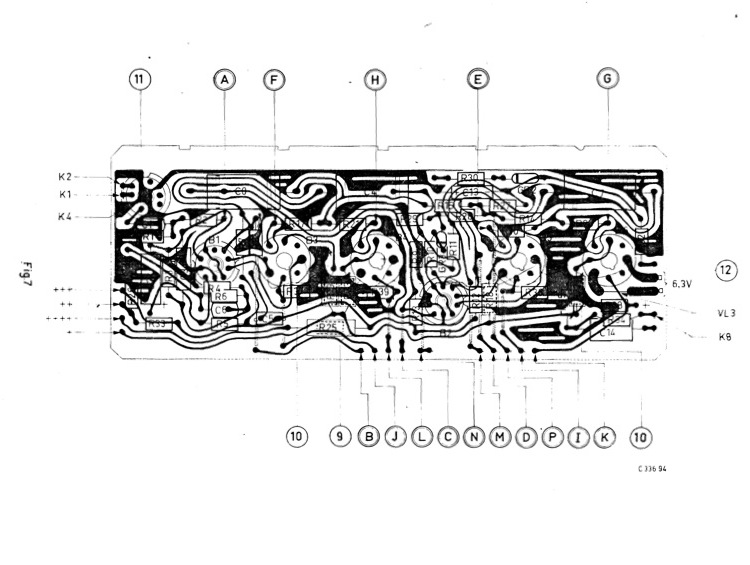

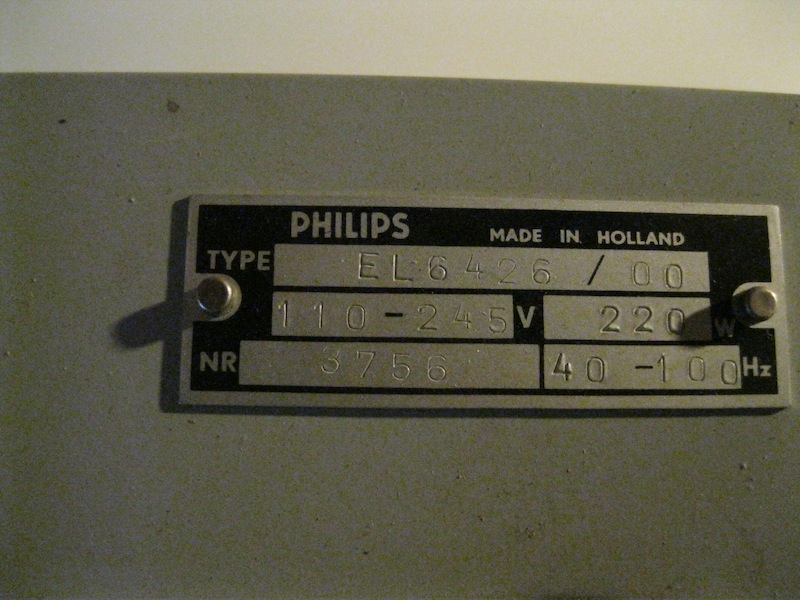

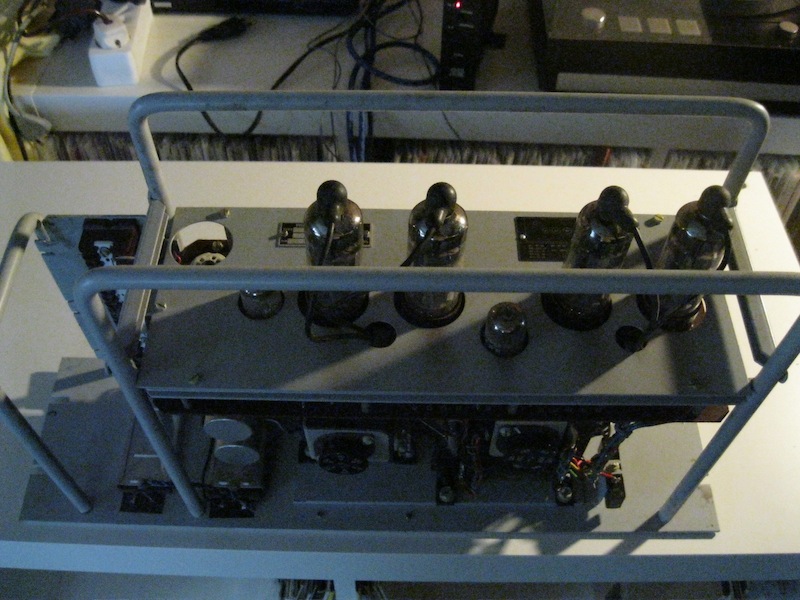

Dit is de EL6426. Deze exemplaren werden gebruikt in een bioscoop.
Eén ervan laat hij nu reviseren voor hifi en gaat hem gebruiken
in combinatie met een AG9004 en andere vintage apparaten.
Via Google vond ik er de schema's ook nog van.
Ook in het Radiomuseum wordt hij genoemd.
www.radiomuseum.org/r/philips_el642600.html
Toch blijft de EL serie me telkens wel weer verbazen met al die modellen.







:thumbsup:

Wie kan er wat meer over vertellen?
Niet alle apparaten van de EL serie zijn geschikt voor hifi.
Deze kennelijk wel.
