Philips AG9014 Gillend en fluitend

Dat was één van de eerste dingen die ik bij een TV reparatie werkplaats leerde.
Niet echt mooi maar wel even snel te doen zonder fouten te maken.
Maar later in een werkplaats van een importeur mocht het niet zo.
Vond men daar niet netjes.
Het is maar net waar je voor kiest als hobbyist.
Cees.

Met de draden verleggen kan de potmeter
soldeer nestels wel eens verdraaien of bewegen
dan raakt de koolbaan los ook met los solderen gebeurt dat
soms is gewoon los knippen beter en gewoon boven op vast solderen
met vervangen potmeters en buis voeten
om draden los temaken trekt men vaak wat stuk
huub

Tsja, die Philips potmeters kunnen als daar iets mee is, piepen of genereren veroorzaken.
Altijd goed om de klinkjes voorzichtig aan te knijpen. Nuttige tip!
Waar anderen hun voordeel mee kunnen doen.
Cees.

Ik denk eerder aan een afscherming die niet deugt of aan een verkeerde bedradingsloop rond de in- en uitgang van de schakeling van de ECC83. De combi C17/117 en R23/123 zorgt voor een fikse fase-verschuiving. Kloppen deze waarden nog? Ook de eindtrap is verdacht. Door de toepassing van meekoppeling en sterke tegenkoppeling worden er strengere eisen gesteld aan de waarden van weerstanden en condensators.

Jan,
Tijdens de revisie van de versterker had ik al deze zaken al meegenomen.
In eerste instantie ook nog de weerstanden en de condensatoren in de eindversterker nagelopen.
Toen ik hem op zijn rug had liggen hoefde ik het zwarte draadje aangesloten op de verdachte aansluiting van de potmeter maar aan te raken en dan begon het gegil weer.
En dan is voor mij een plus een twee.
Hoe dan ook dit was kennelijk toch de oorzaak, ik kan nu rungelen aan dat draadje wat ik wil gillen doet ie niet meer.

Toch begrijp ik het niet dat door deze fout de versterker gaat gillen. Voor deze potmeter zit nog de balansregelaar. Het rooster punt 2 van de ECC83 blijft dan via een weerstand met aarde verbonden. Ik denk eerder aan een afscherming die niet deugt of aan een verkeerde bedradingsloop rond de in- en uitgang van de schakeling van de ECC83. De combi C17/117 en R23/123 zorgt voor een fikse fase-verschuiving. Kloppen deze waarden nog? Ook de eindtrap is verdacht. Door de toepassing van meekoppeling en sterke tegenkoppeling worden er strengere eisen gesteld aan de waarden van weerstanden en condensators.

Jan

Cees,

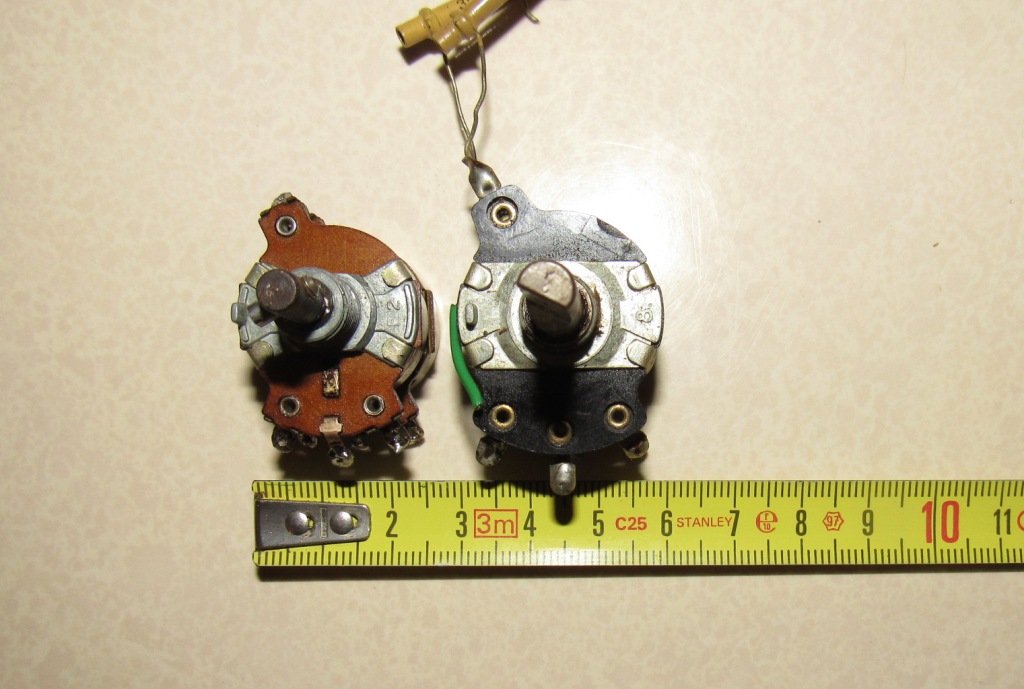

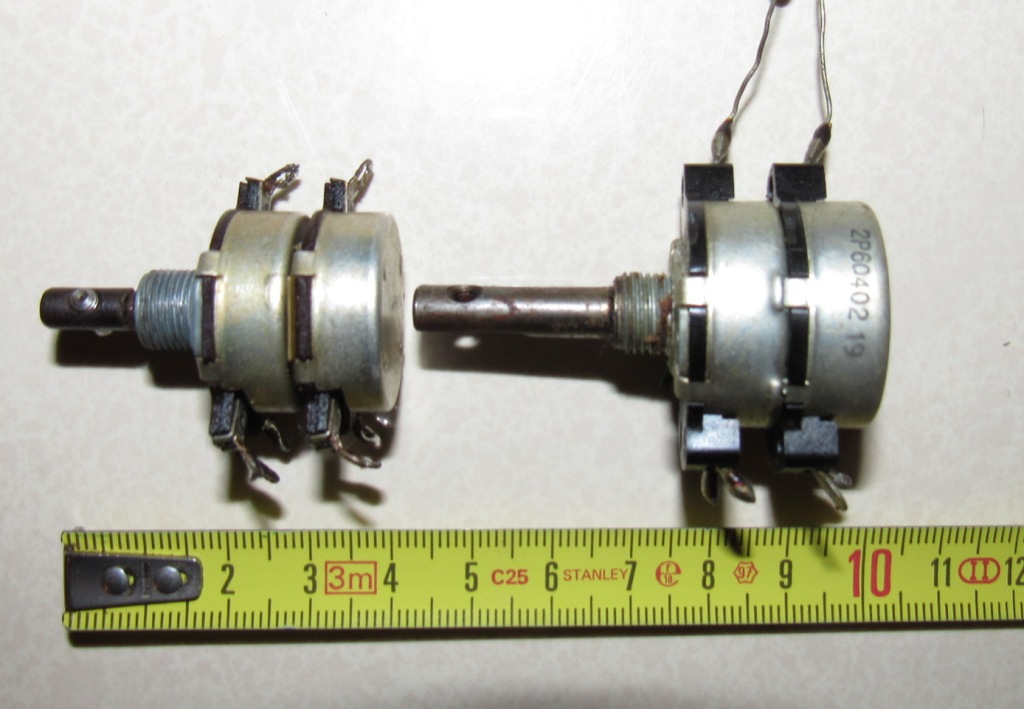

Hangt van het formaat af.
Om een indruk te geven.
De rechtse op de afbeeldingen past qua grootste breedte en diepte net niet.
