Philips B0X15U geen geluid

hoi frank.....heb je suggestie uitgevoerd. de uitgangstrafo was kapot. had er nog een liggen. radio speelt weer. dank en groet adrie

Heb je al spanningen gemeten? Gloeispanning (-stroom) heb je al. Dan zou ik als eerste de voedingsspanningen controleren (C1 en C2). Controleer in elk geval R1 en R13.
Dit toestelletje is zo recht-toe-recht-aan dat het niet moeilijk moet zijn de fout te vinden.
Meet ook de luidsprekertrafo en luidspreker zelf (één draad losnemen!) door.
Als je de primaire doormeet met je (digitale) meter in de diodestand, moet de luidspreker ook een zacht tikgeluid geven en anders, zoals gezegd met een batterijtje op de primaire controleren.

Denk je er om dat de hele schakeling direct aan het lichtnet zit? Als je geen scheidingstrafo hebt, zorg er dan voor dat de 0 van het lichtnet aan de massa zit.

Wat de spanningen betreft: De exacte waardes zijn niet zo belangrijk, verwacht op C1 ongeveer 200 V. en op C2 ergens tussen de 150 en 175 V. Op de anode van de UCL82 triode iets van 50 - 100 V.
Op schermroosters ook zo tussen de 50 en 100 V.
Op de karhode van de UCL82 moet je tussen 10 en 15 V. meten.
Met deze spanningen als leidraad moet je toch een eind kunnen komen.

Groeten,
Peter


Je kunt even met een batterij de primaire wikkeling aantikken, dan weet je of de uitgangstrafo en de speaker werken.
Uiteraard met stekker eruit!

Mvg Frank

hoi henk.....ja ze gloeien in het te herstellen apparaat....

Je schrijft, gloeien in een ander apparaat. Gloeien ze ook in het te herstellen apparaat.?

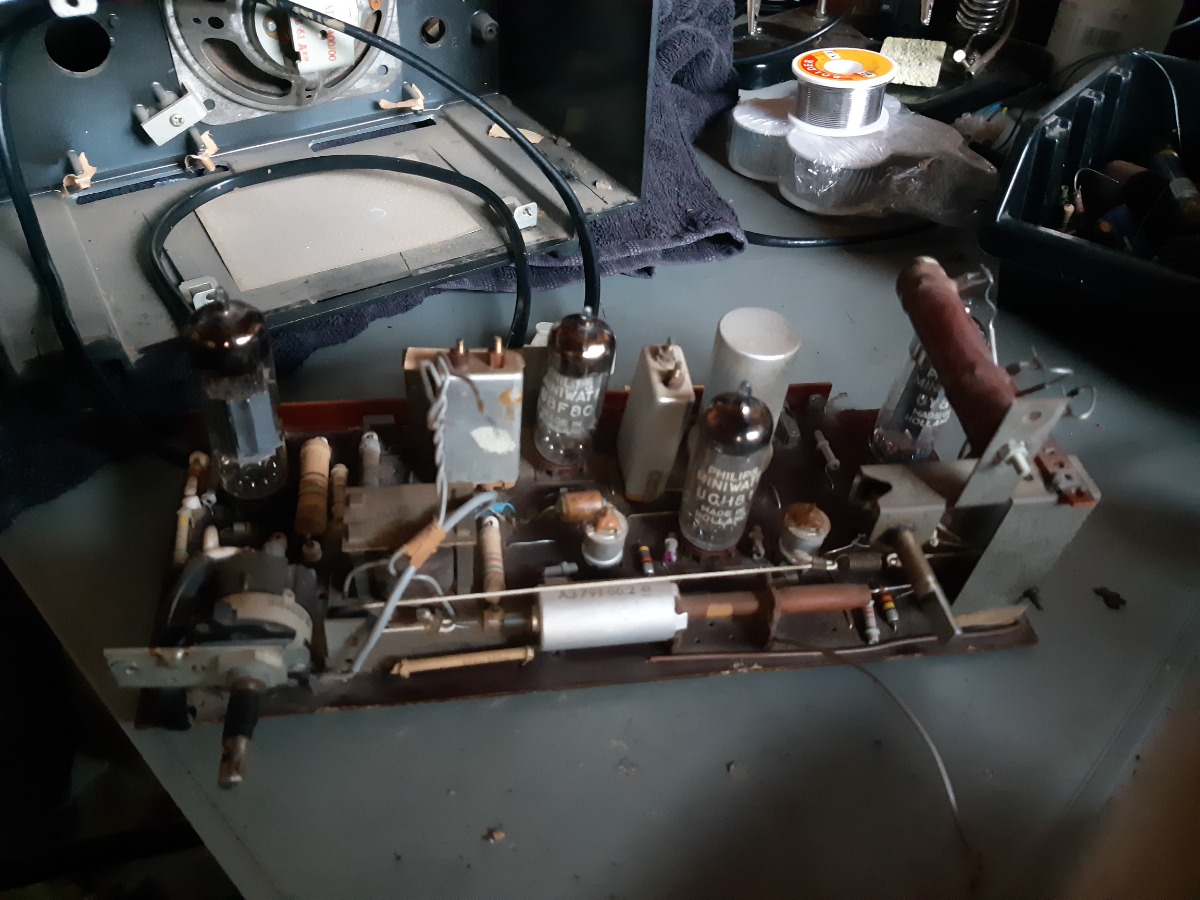

Hoi,......Vorige week een B0X15U op de kop getikt. Doet niets. Alle buizen zijn goed en gloeien (in ander apparaat getest) alle weerstanden nog aardig op de juiste waarden. Teercondensator vervangen. Opvallend is dat de weerstand r13 en 14 niet eens echt heel warm wordt. normaal kan je er een ei op bakken.  Maar ook r13 en 13 meten goed.   Op het schema staan geen spanningswaarden bij de buizen dus daar was ik nog niet aan begonnen. Iemand een idee?  Groet adrie.
