Erres KY545

Hallo Ben
Hartelijk bedankt voor de foto hier kan ik verder mee, ge drie aansluit draden van de osc. spoel kan ik hier goed volgen.

mvg Will

De KY545 is nagenoeg gelijk aan de Aetherkruiser AK554 en die heb ik toevallig.

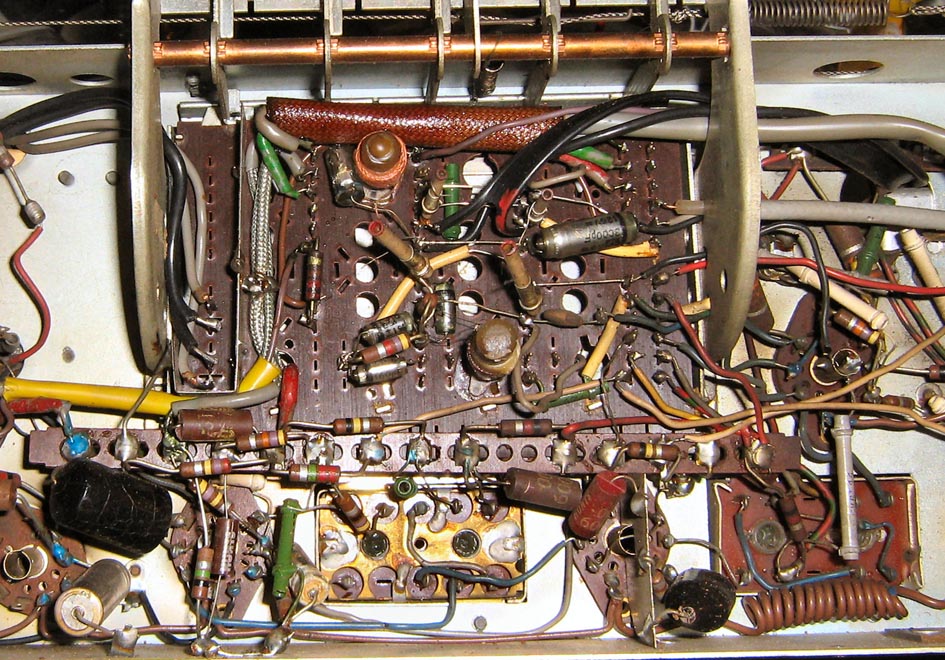

Hierbij een foto van de onderzijde in "maagdelijke" staat.
Succes met repareren en groet, Ben

Hallo Ben

Helaas is de foto te klein om de aansluitingen te kunnen zien, hoop nog steeds op een goede afbeelding of beschrijving waar de aansluitingen zitten .

mvg Will

Is denk ik geen fout, zoals Tjerk zegt maakt het niet zoveel uit.
Die condensator hadden ze waarschijnlijk overcompleet en is daar geplaatst.
Voor een foto van de onderzijde is misschien deze duidelijk genoeg.
www.vanderheem.info/ky545.html
Groet, Ben

(zie nu pas dat Tjerk die link ook al heeft aangegeven.)

Hallo PE9ZZ
Dat is bekend maar mijn vraag was is dit een fout in het schema of een fout van Erres, daar ben ik benieuwd naar. Mijn eerste vraag was heeft er iemand een bedradings tek. of een goede foto van de aansluitingen van de osc spoel op het schakelblok.
mvg Will

Misschien helpen de foto's hierrrrrrrrr?

Een ontkoppel-C van 10 nF of 47 nF maakt geen fluit uit. Dit is een laagimpendant circuit dus zelfs een teerknol doet weinig. Zou wel de teerknollen elders vervangen, zeker als er meer dan een paar volt overheen staat (zoals bij C13 het geval is). Met name C63 en C65 (als het tenminste teerknollen zijn).
