schema gezocht

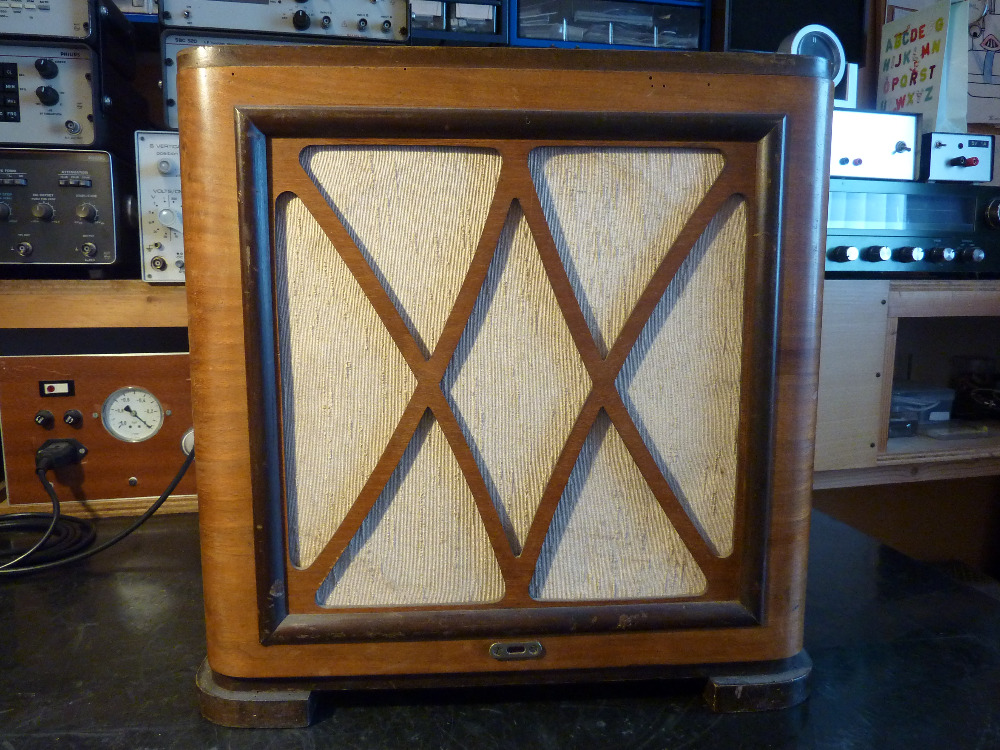

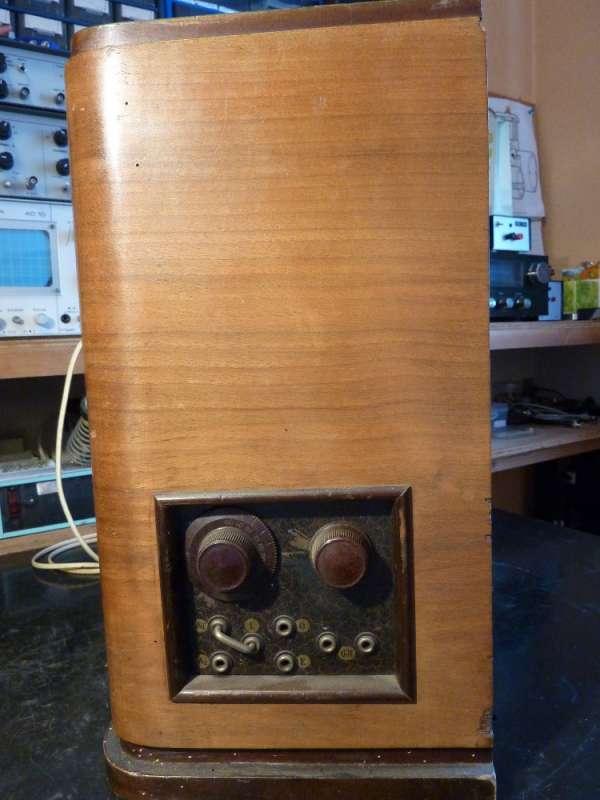

De afstemming zit aan de zijkant , zie foto

Frans,

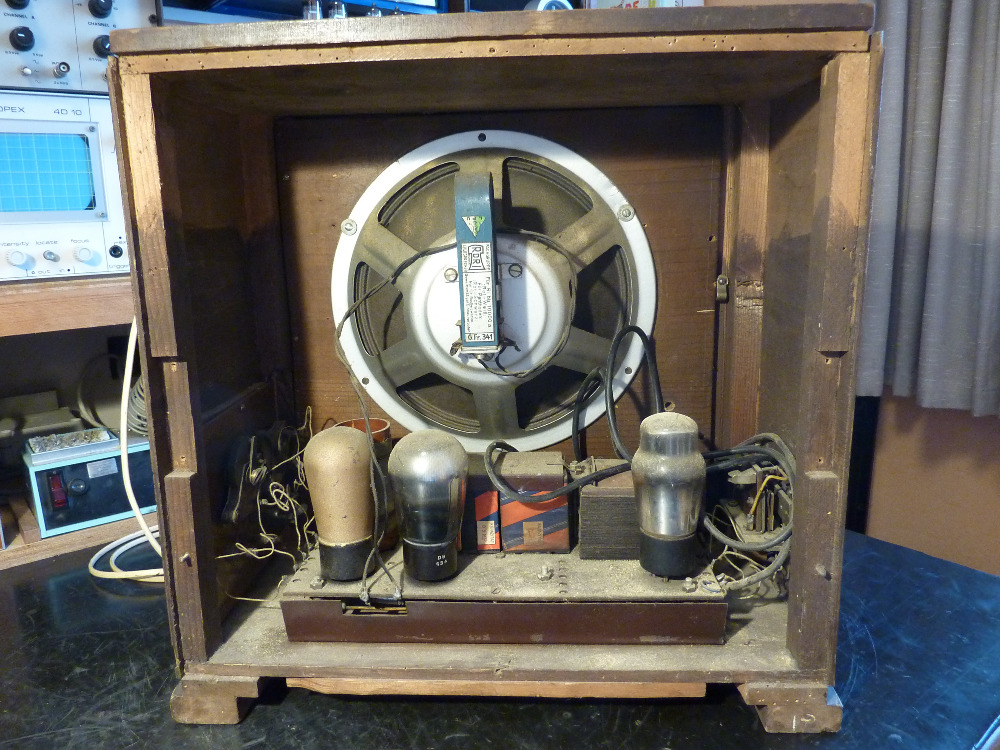

Zitten maar drie buizen in, inclusief de gelijkrichter. Het kan dus nooit ingewikkeld zijn. Is dit zoiets als de Volksempfänger? Plaats anders het schema van de DC versie, benevens de buizenbezetting. Vind het raar dat er geen afstemschaal opzit. De VE301 heeft die al wel (even ervan uitgaande dat dit een Duits product is).

Edit: Oh, hij komt uit Oostenrijk... Zitten E438, B443 en 1801 in volgens rm.org. Die hebben inderdaad ook geen schema. Nogmaals, kan nooit ingewikkeld zijn en zal ongeveer hetzelfde zijn als die VE301.

Hallo,

Ik heb een radio van het merk Ingelen type U2W waarvan ik het schema zoek , ik heb al uren bezig geweest met zoeken op het web naar een schema maar zonder resultaat.

Ik ben al zelf begonnen met het schema op te tekenen , maar vlug wordt duidelijk dat de schakeling
radiotechnisch niet meer klopt , er is al serieus in gerommeld .

Op radiomuseum.org vind je wel het schema van de U2G maar dat is de gelijkstroom versie ,
ik dacht daar zit enkel het verschil in de voeding omdat de "W" in mijn geval staat voor wisselstroom ,
maar het ontvanger gedeelte is helemaal ander opgebouwd dus kan ik daar ook geen weg mee.

Dus wil ik deze radio terug in zijn originele staat terug brengen en zou een schema welkom zijn,
misschien is er iemand die er ook zo een staan heeft en heeft al eens het schema opgenomen.



Mvg
Frans
