SBR 384U of ????

Helemaal juist, meer negatief bij hogere anodespanning,
zet de buis op zijn juiste werkpunt.
( is het zelfde als de kathode positiever maken ten opzichte van het rooster)

Hallo,

In een vorige bijdrage over deze radio had ik het over spoelen die gedemonteerd werden.
De radio is echter een groter vraagteken dan eerst gedacht.
Hij heeft alle tekenen van een verbouwde universele radio, gloeidraden in serie een 25Z5 gelijkrichter, een 43 einduitslag ipv een 42 een voorschakelweerstand,...
Totdat ik hem gisteren terug in ere begon te herstellen.
De pu ingang hangt met de aarde rechtstreeks aan het chassis zoals bij het wisselspanningstoesten en in de kathodekring van V3 is een weerstand met parrallelelco aangebracht zoals in het A(C) toestel.

De PU ingang heb ik aangepast met een extra C zoals op het U schema staat. Het zou nogal gevaarlijk zijn.

Wat is het doel van de onderdelen in de kathodekring? Ik vermoed dat in hetAC toestel waar de Anodespanningen hoger liggen het werkpunt op de buisgrafiek anders gekozen is om minder vervorming te krijgen. Waar bij het U toestel de Anodespanningen lager zijn en daardoor zowiezo op een ander werkpunt in de grafiek kom.
Ben ik met deze benadering juist?

Hierbij enkele foto’s van de schakeling.

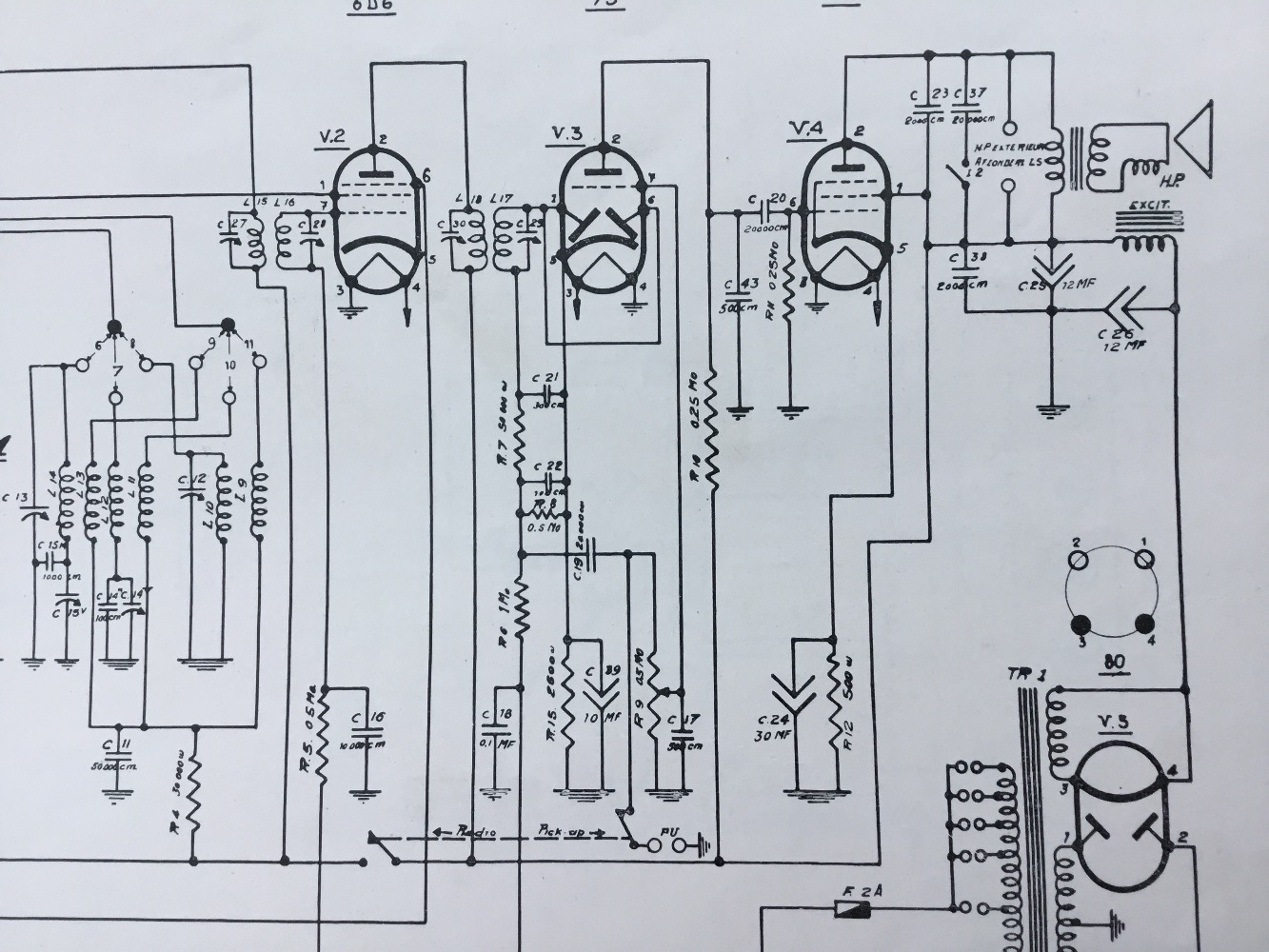

Met extra weerstand en elco (AC toestel)

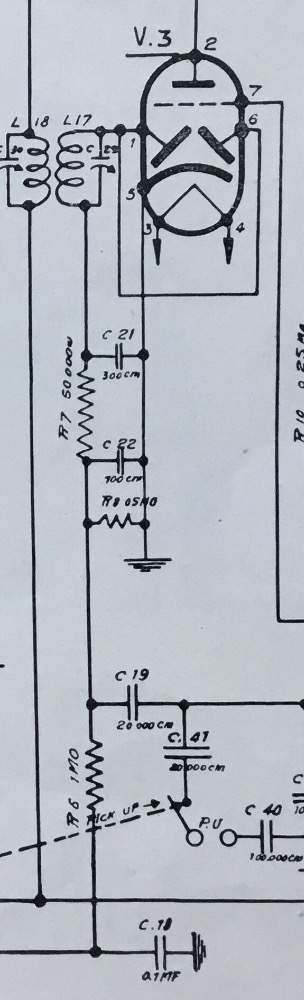

Zonder weerstand in de kathodekring (AC - DC toestel)

Mvg

François
