Goedenavond ,

Gelukkig 1 radio speelt weer en was geheel origineel dus een mooi afkijk exemplaar .
Nu heb ik alles wat verkeerd aangesloten zat eruit gehaald en van de donor radio de onderdelen over gebouwt , maar wel zo dat ik de donor tzt probeer aan het spelen te krijgen!
Vanavond maar weer verder ermee.
De draden van het schaallampje waren geheel vergaan en heb tijdelijk 2 rode draden genomen .
Zodra ik geheel klaar ben ga ik alle solderringen nalopen en door solderen ook zal ik als ik het heb de rode draden vervangen !
Nu vanavond ga ik verder eerst met de donor radio.

Vriendelijke radio groet Marc

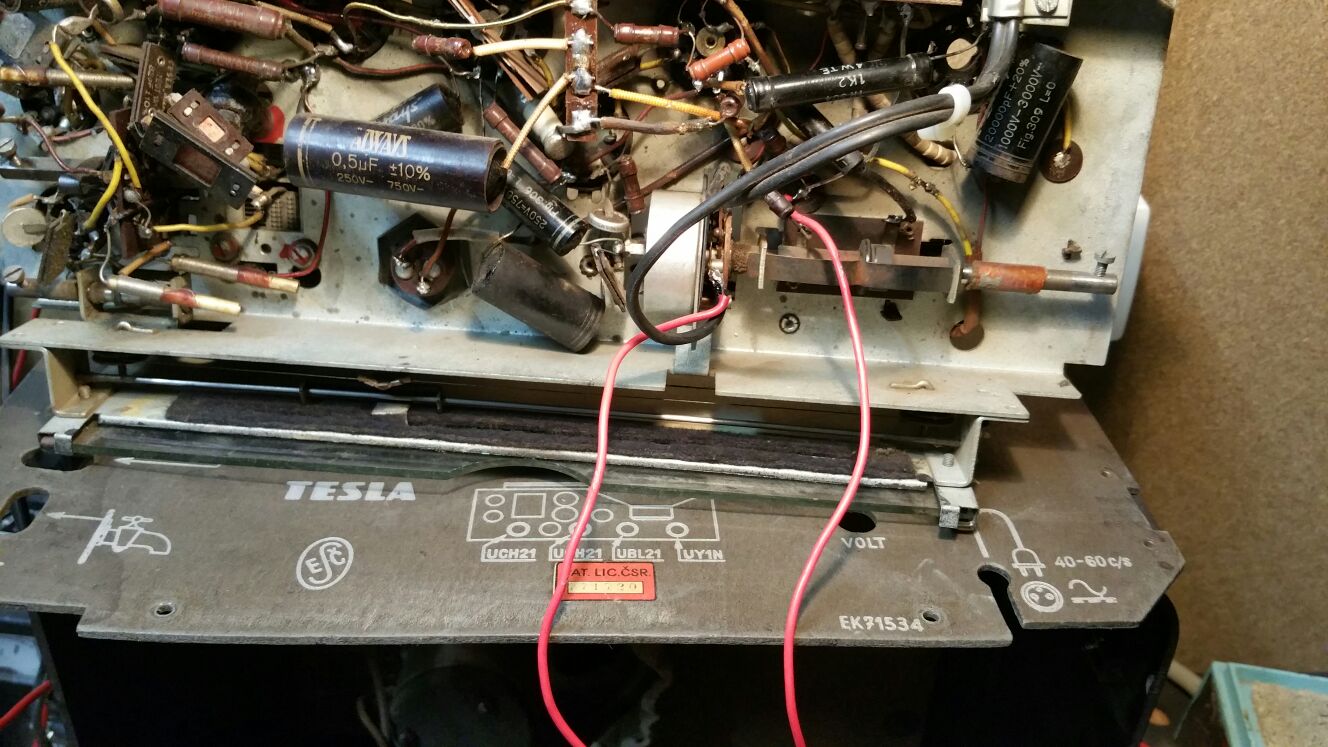

Foto 1 is de donor radio !die zit nog in de kast

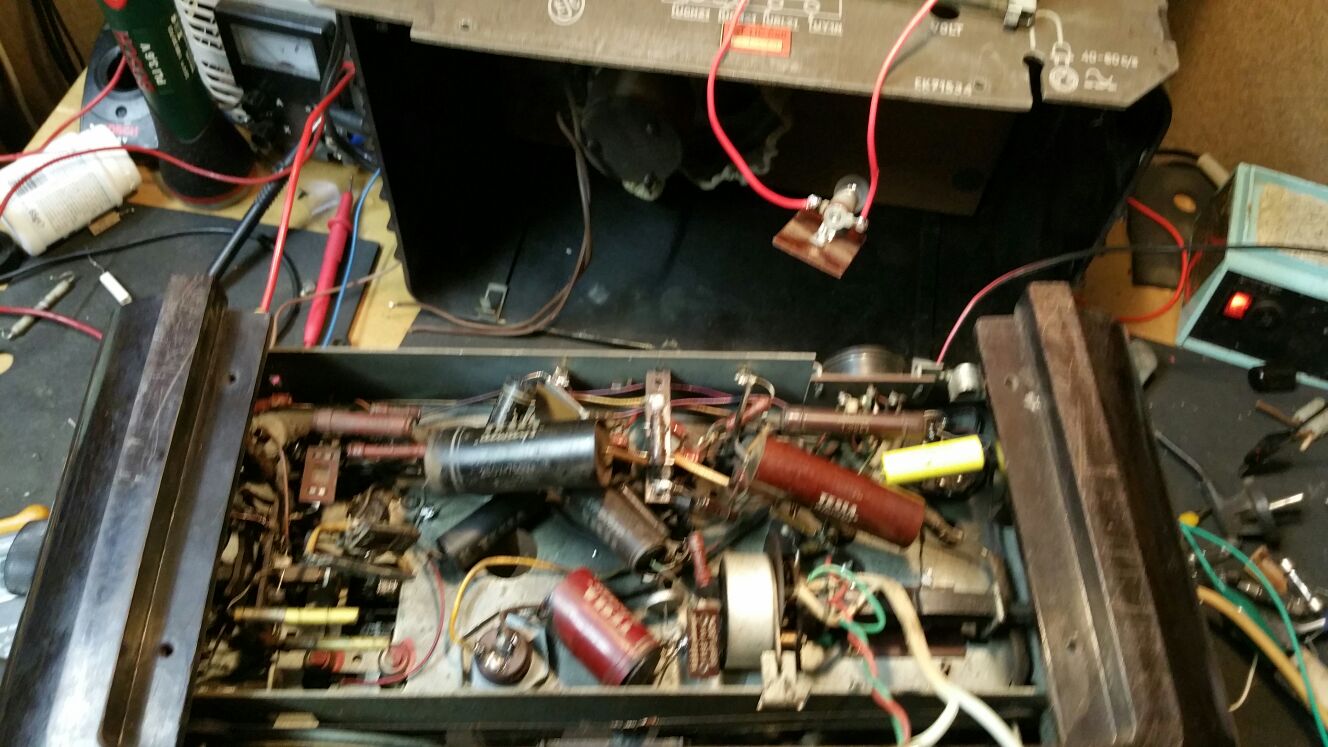

Foto 2 is de radio die het mooiste is maar helaas veel aan verprutst

Zal dan wel een lampje zijn geweest van 6 V/0.3 A. Of misschien zelfs een fietslampje van 50 mA.

Marc,
In de NVHR schematheek vind je een en ander over de Tesla Rytmus. Op de foto van de achterzijde staat de buisbezetting EN het benodigde schaalverlichtingslampje. Als ik het goed lees staat er 8046 op de achterwand van de radio en dat is een lampje van 6 V - 0,5 A.
Volgens het schema zit het lampje in het in het hoofdstroomcircuit en als het doorbrandt is het circuit onderbroken en speelt de radio niet meer.
Als een lampje van 6 V - 0,5 A toch doorbrandt is er iets met de radio niet in orde waardoor er een te grote stroom door het circuit vloeit. Hier zie je weer eens het nut van een gloeilamp van 60 W in serie .

M.vr.gr. Hans

Vergeet te vragen wie weet welk lampje erin moet ik heb er een 7 volt in gedaan en deze klapt er steeds uit als ik de variac opdraai tot aan de 160 volt ... zwaardere watt erin gedaan en die bljft heel !!
Wie weet wat erin hoor Voltage en Wattage

:thumbsup: whisling

Mijn maat heeft afgelopen zaterdag 2 maal een Tesla gekocht precies de zelfde radio alleen bij het uitkasten toch ect veel duidelijke verschillen te zien , andere onderdelen en bedrading loopt anders.
Ook de Elko zit bij het ene toestel rechtstreeks op het chassis terwijl de andere elko anders gemonteerd zit namelijk elko ronde ring met oog en dan een pertinaxring dan door het chassis heen en dan de moer erop.
Deze aarde draad lijkt mij origineel en loopt naar het spanningscaroussel
Ook zit er op de laatst beschreven radio een dikke weerstand over de elko heen ( origineel TESLA gestempeld) .
Nergens is een nederlands schema te vinden en met nederlandse tekst !
Wie kan mij helpen aan duidelijke foto,s van zijn Chassis en eeb schema eventueel ?
Gelukkig zijn de buizen allemaal rond de 70% .
Ook is er 1 weerstand die bovenop het chassis staat defect dus die zoek ik nog het is de kortste die erop staat wie o wie ....
Ik zal vanmiddag/vanavond foto,s plaatsen /maken

Mvgr Marc
