Philips 22RH590 en 591

@ Henk,
Ik ben ze ook wel tegengekomen. Zelf denk ik dat het is gedaan om gemakkelijk b.v een sluiting
te kunnen lokaliseren. In TV's zitten er ook wel draadjes die je tijdens het zoeken naar
fouten en sluitingen los kunt nemen. Ik vond dat wel handig.Je kunt zo heel gemakkelijk
lokaliseren in welk gedeelte precies de sluiting zit. Latere TV's hadden zogenaamde zekering
weerstandjes van 10 Ohm. Dat was nog gemakkelijker en ook veiliger. Je zag in een oogopslag
dat er achter een verbrand of onderbroken weerstandje een schakeling sluiting maakte.
Ja, dat was nog in de tijd dat de fabrikanten nog rekening hielden met service en er óók nog
netjes in de apparaten een principe schematje zat. De tijd dat geluk nog heel gewoon was.
Vr gr Cees.

Ja,

dat heb ik ook gedaan. Het is wel bewust gedaan, denk ik, omdat ze op verschillende plaatsen voorkomen in de +1 voedingslijnen lijnen.

Dat klopt Huub, de tweede sectie sluit het signaal kort bij uitschakelen en voorkomt nare schakelklikken.

Die onderbrekingen ben ik ook wel eens tegengekomen en zijn meestal gewoon doorgesoldeerd.

Groeten,
Peter

Ik bezit ook nog zo.n vesterker
Moet ook maar eens nazien
Bij mij es wel de net schakelaar niet goed .
Heb deze maar doorverbonden hij heeft wel twee funksies
ook schakel hij de voorversterker
Bedankt henk
Huub

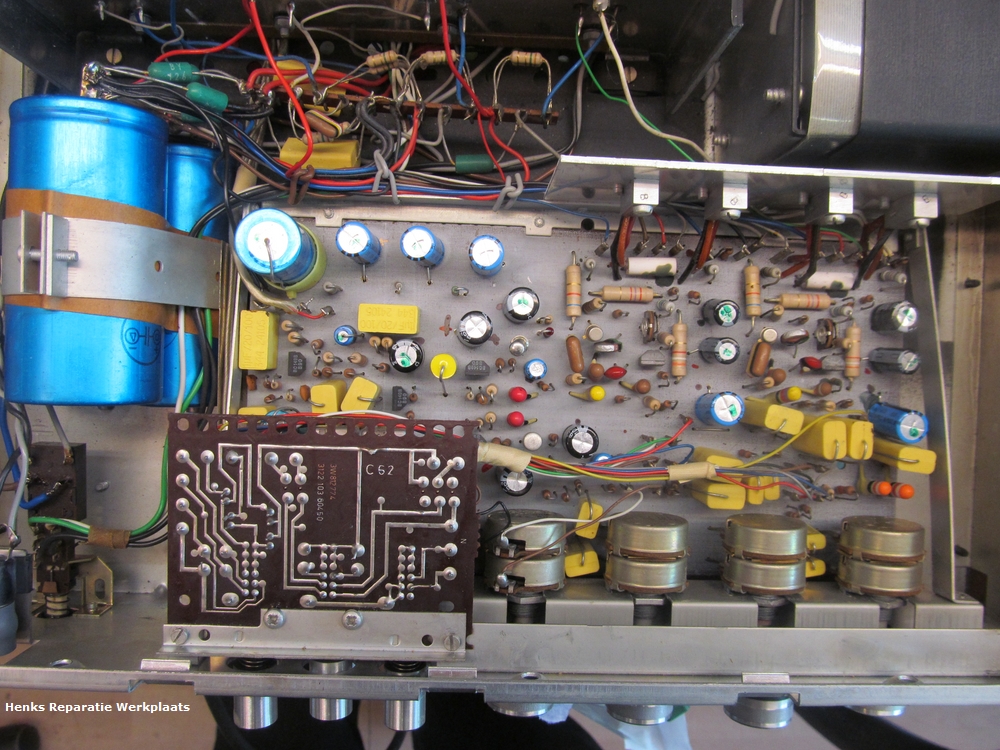

De Philips versterker 22RH590 is op de Firato in 1969 voorgesteld als onderdeel van een geheel nieuw programma Hi-Fi/Stereo onder het motto "Nieuw Luisteren". In combinatie met de bijbehorende ontvanger 22RH591 een heel leuke audioset.

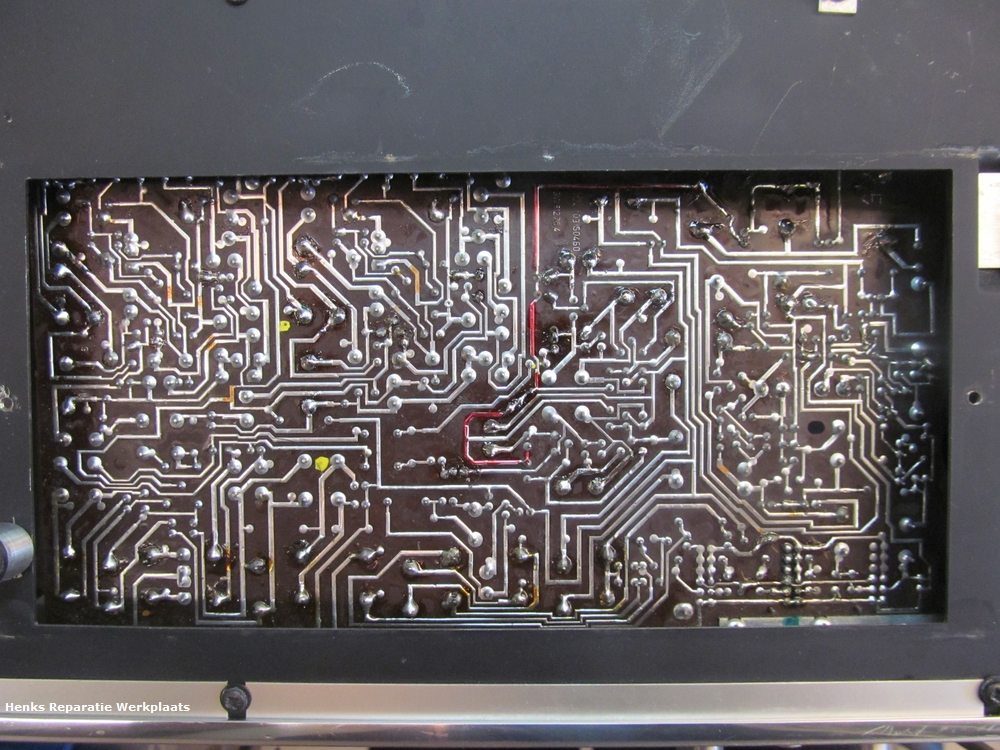

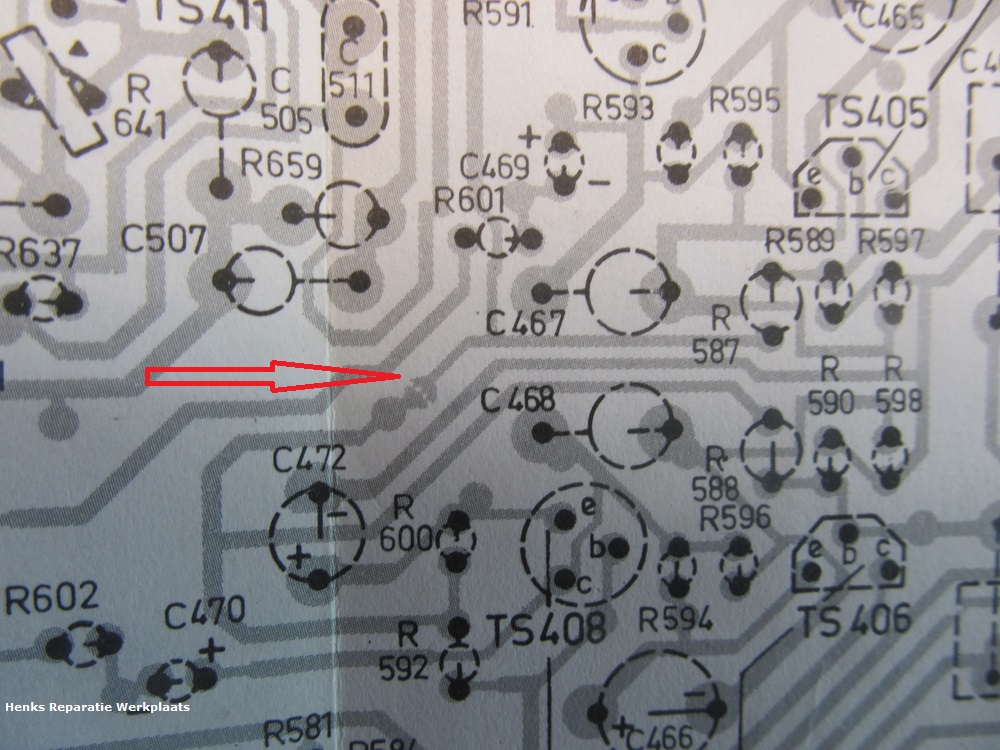

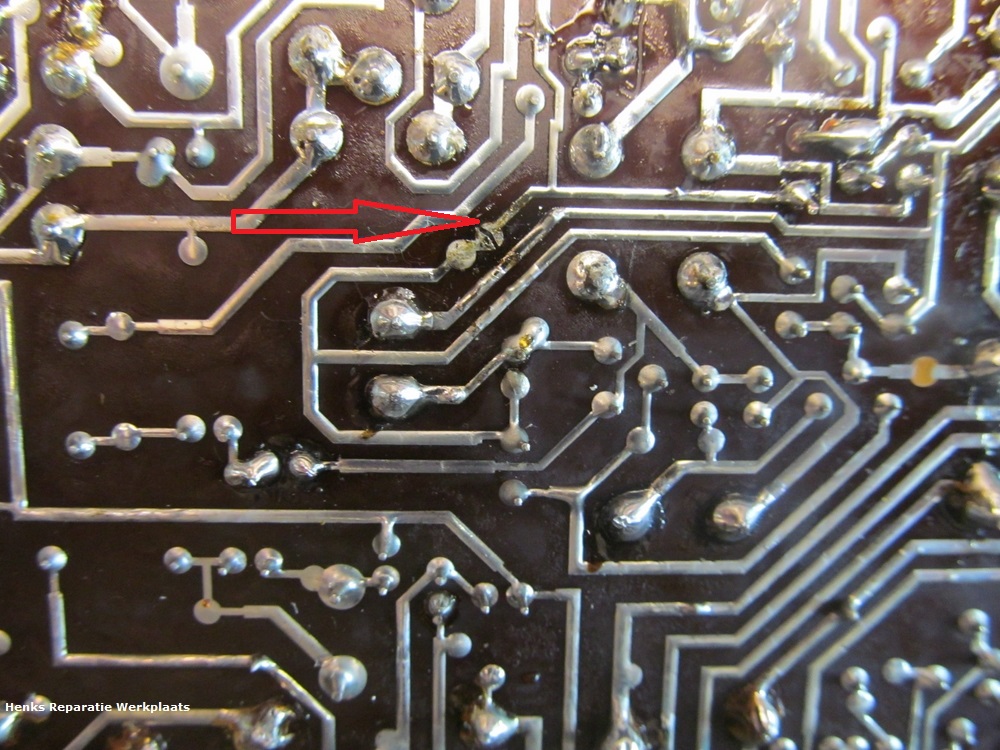

Bij de revisie van een deze set kwam ik op de print iets tegen wat mij niet geheel duidelijk is. Het komt meerdere keren voor en zit in voedingslijnen. 2 rondjes, waarvan er 1 is onderbroken. Ik kwam hierachter doordat kanaal niet werkte en geen spanning kreeg. Doorsolderen was de oplossing, maar heeft het een bepaald doel.

Ik dacht een beveiliging tegen te grote I.
