Grundig Klankbox 4

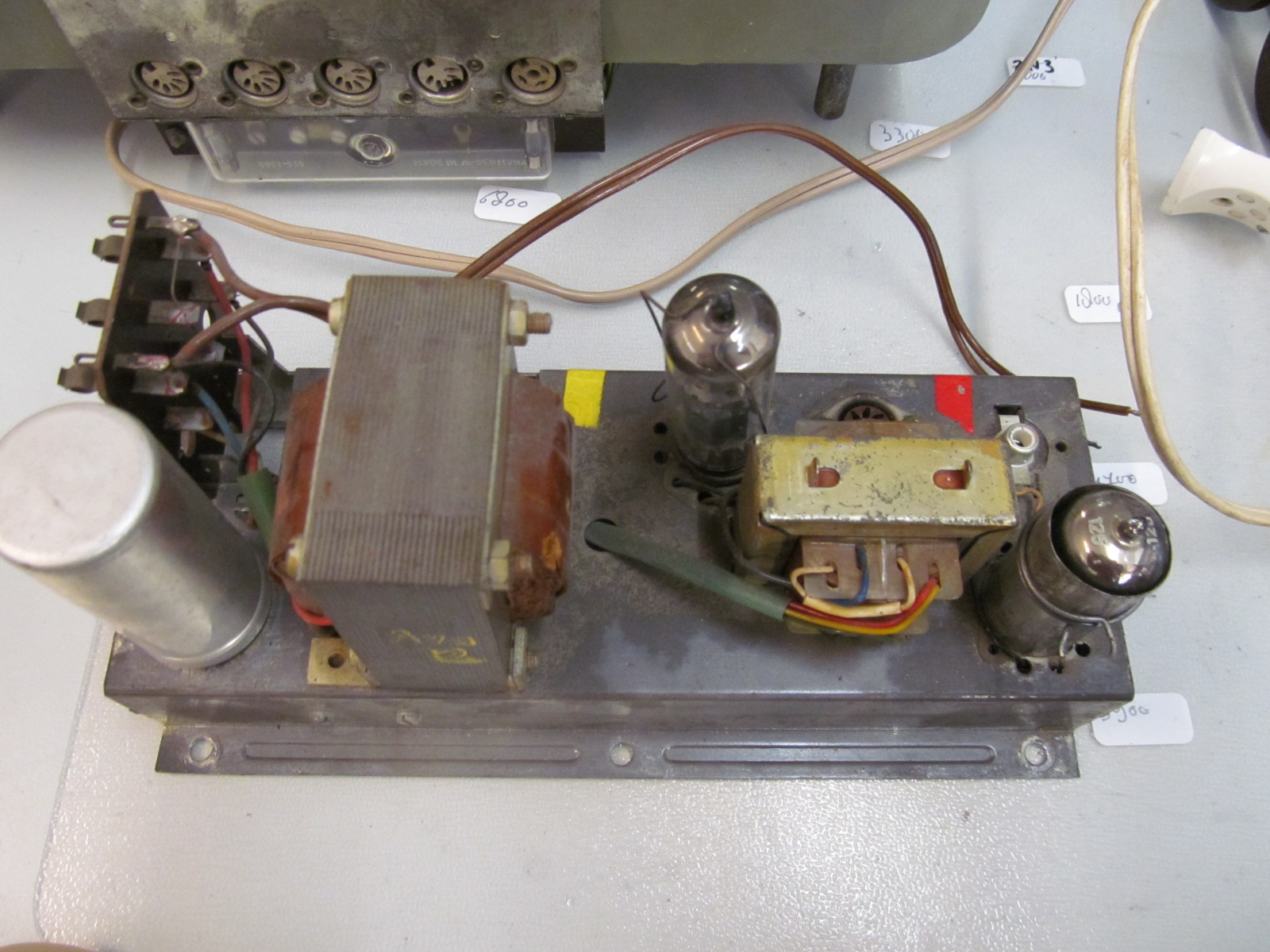

@ Peter, scherp opgemerkt. De P120D is natuurlijk ook wel wat ruim voor een dergelijk versterkertje en hier heb ik er nogal wat van staan.

De gloeidraden door de holnieten vond ik een vreemde oplossing, maara het kan.

Henk

Henk,

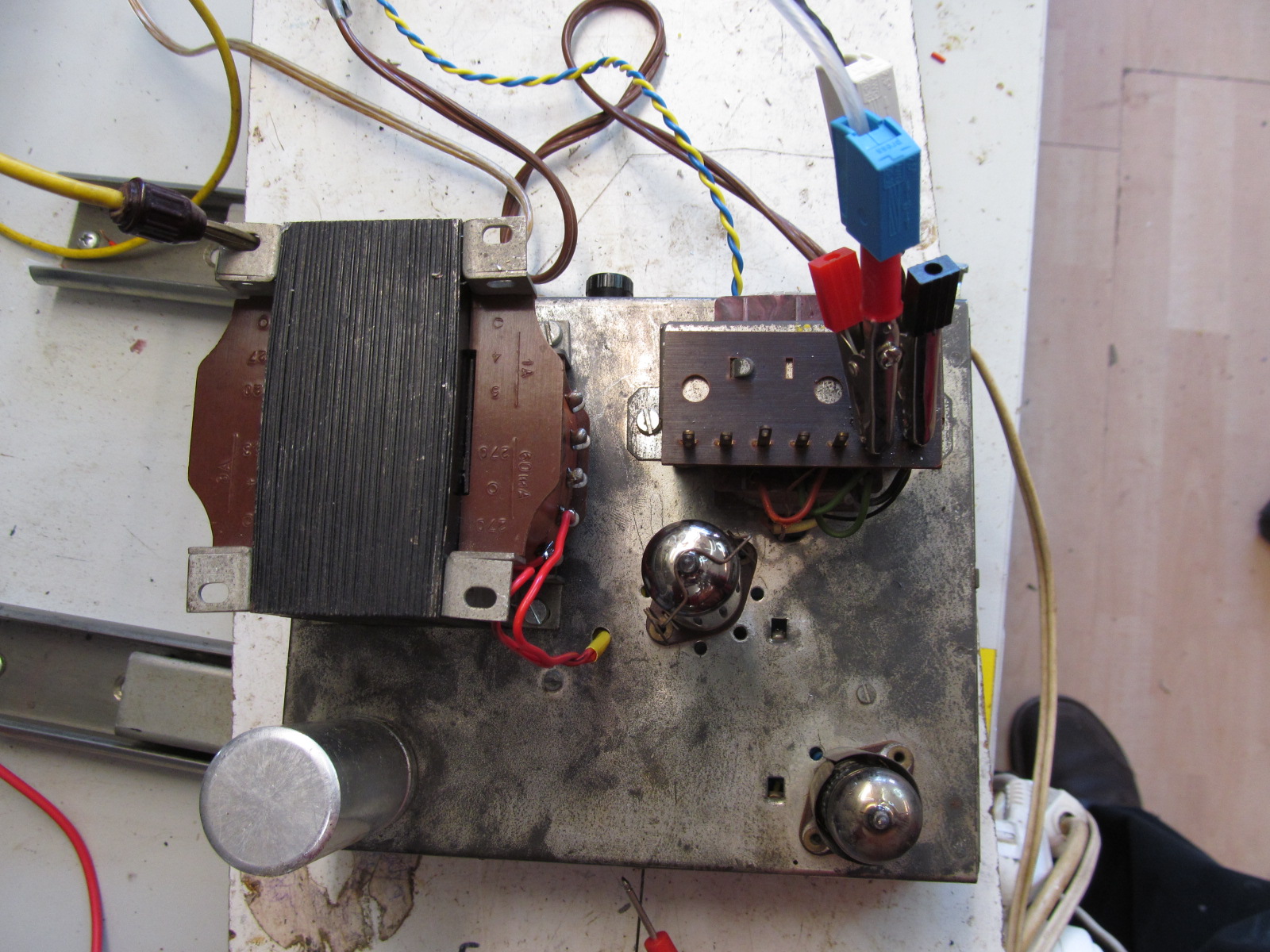

Zo te zien heb je voor de hoogspanning de helft van de hoogspanningswikkeling gebruikt. Dat kan natuurlijk prima, maar de max. stroomafname van 60 mA geldt alleen als je beide kanten gebruikt. Eigenlijk is die trafo bedoeld voor gebruik met een AZ1 of AZ41 gelijkrichterbuis (vandaar de aparte 4 V. wikkeling). Dat kan alsnog door gebruik te maken van twee 1N4007 diodes en de middenaftakking aan massa te leggen. De trafo wordt dan gelijkmatiger belast.
Die gloeidraadleidingen door de holnietjes blijkt origineel te zijn, bij mijn exemplaar is dat ook zo. Men was kennelijk bang voor brom en heeft de gloeidraadleidingen boven het chassis gelegd. Men kwam kennelijk op het idee de gloeidraadleidingen maar door de holnietjes te voeren.
Het is in elk geval weer een mooi geheel geworden, heel wat beter dan zoals het was.

Groeten,
Peter

Ben,
Als het helemaal af is, dan je Gitaar er op aansluiten en...de muziek gaat los.
En dan op de foto of filmpje.
@ Henk K, Weer een bijzonder ding zo'n versterker van Grundig die als uitbreiding
naar stereo kon gebruikt worden.
Vr gr Cees.

Fotootjes misschien?........
Je maakt me wel heel erg nieuwsgierig.

De eigenaar van het SO390 meubel had ook nog wat andere zaken ter revisie aangeboden. O.a. de versterker die als stereo deel aan een radio kan worden aangesloten.

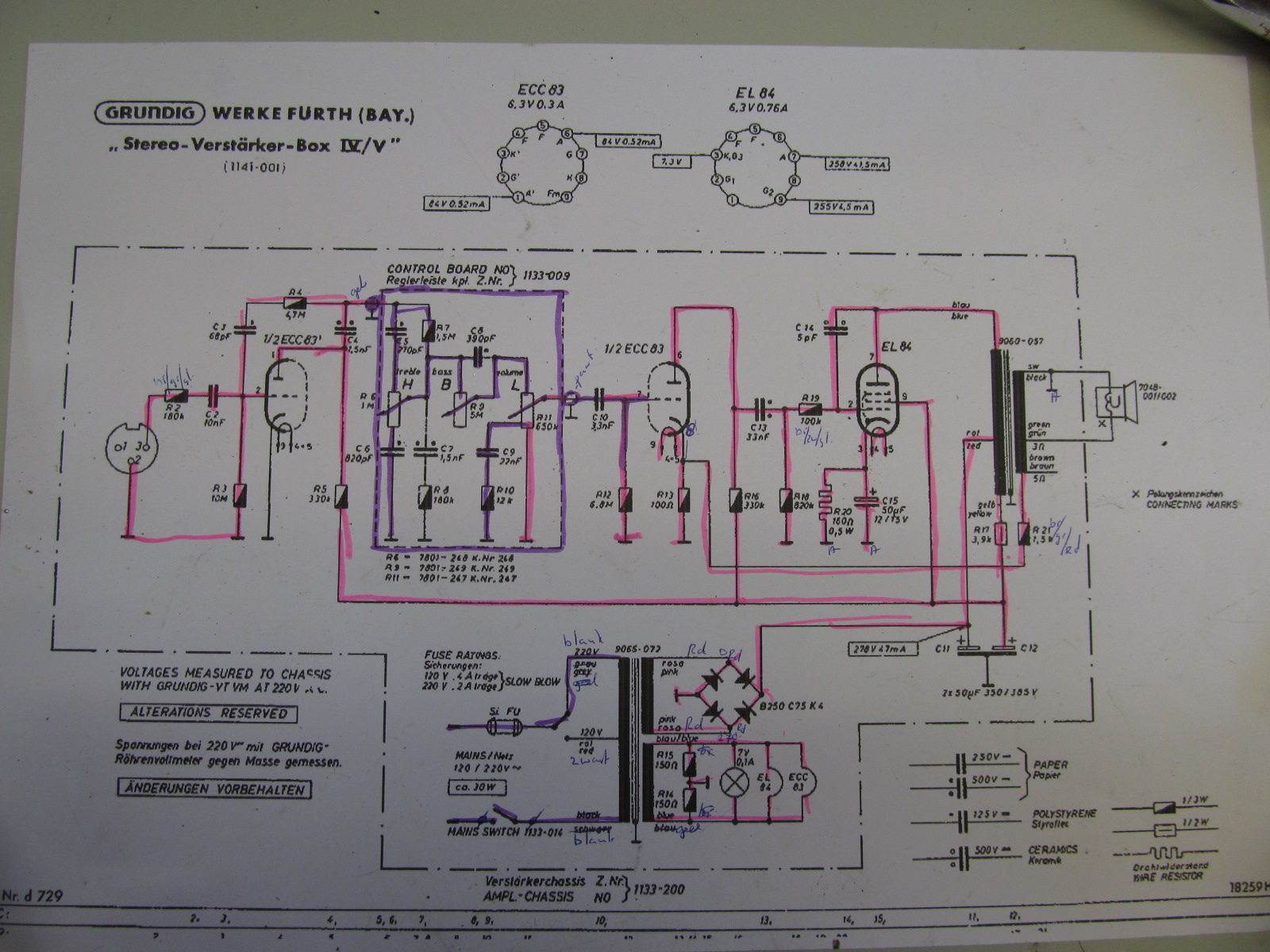

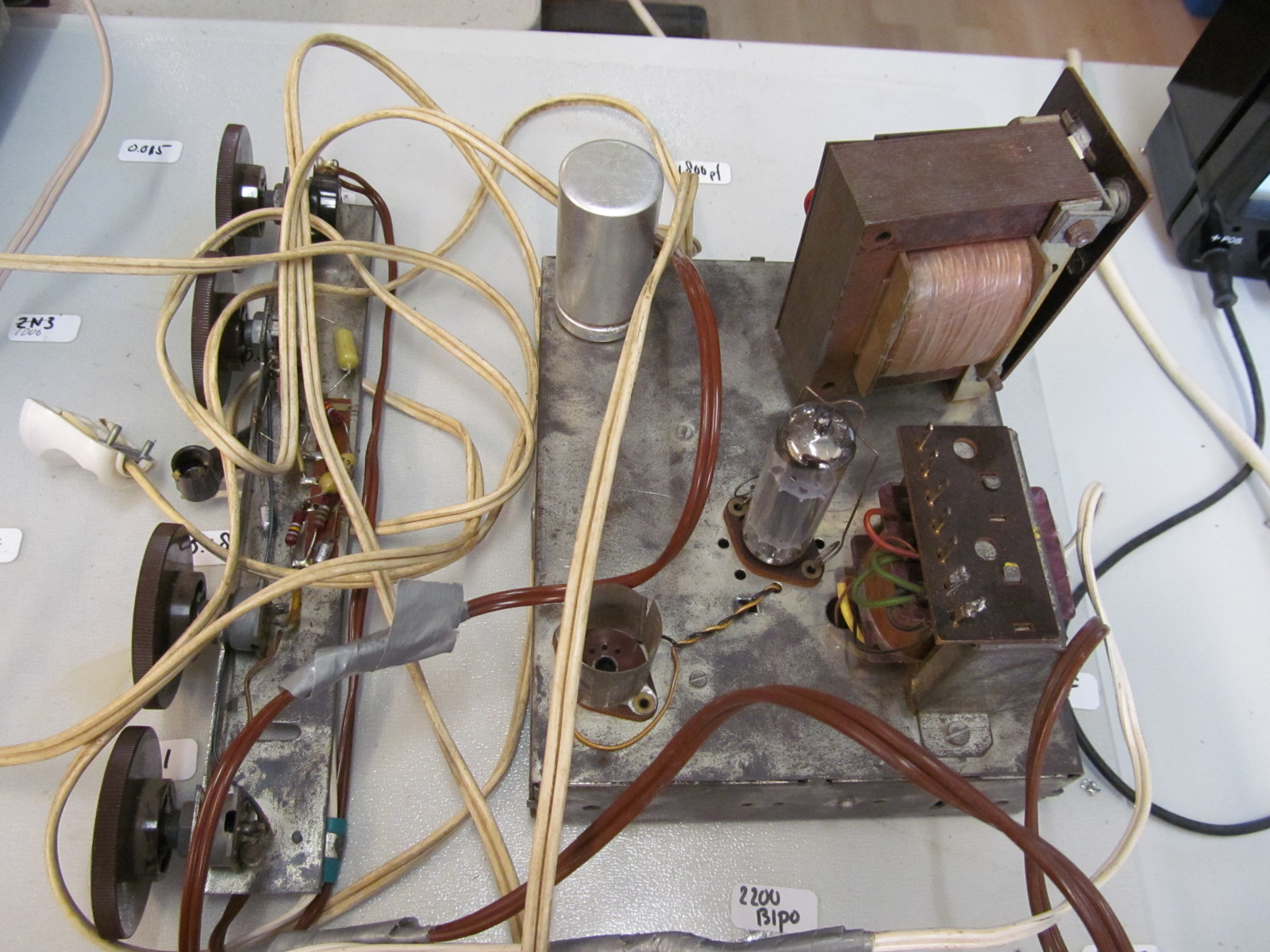

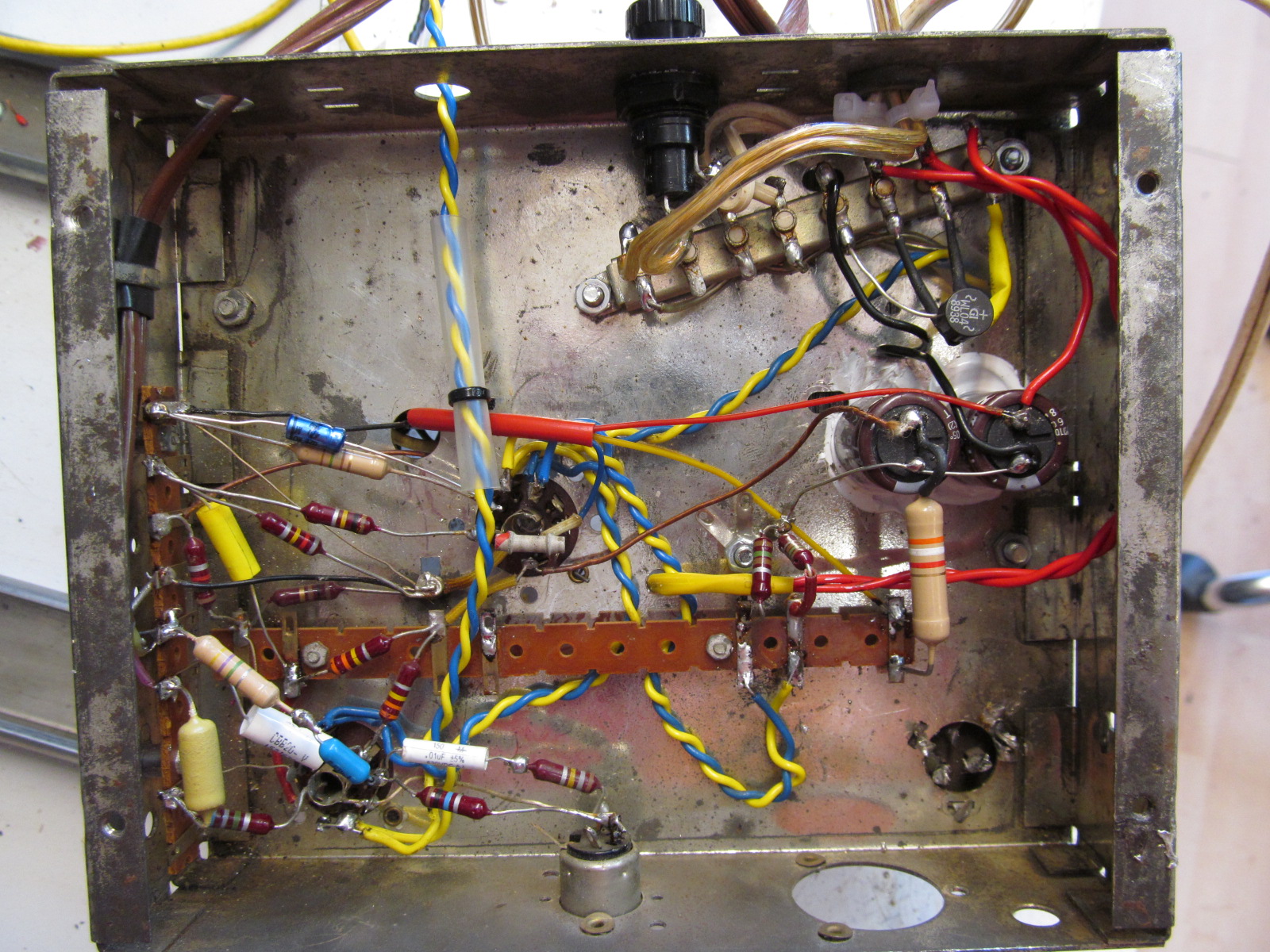

De versterker was eigenlijk een hopeloos geval. Er was veel in geklungeld. voeding was zonder elco's uitgevoerd en de gloeispanning bedrading liep door de gaatjes van de holnietjes. Verder klopte er niets van. Aan de hand van het schema het geheel opnieuw opgebouwd. De versterker werkt weer en geheel zonder brommetje. Foto's voor de reparatie volgen nog.

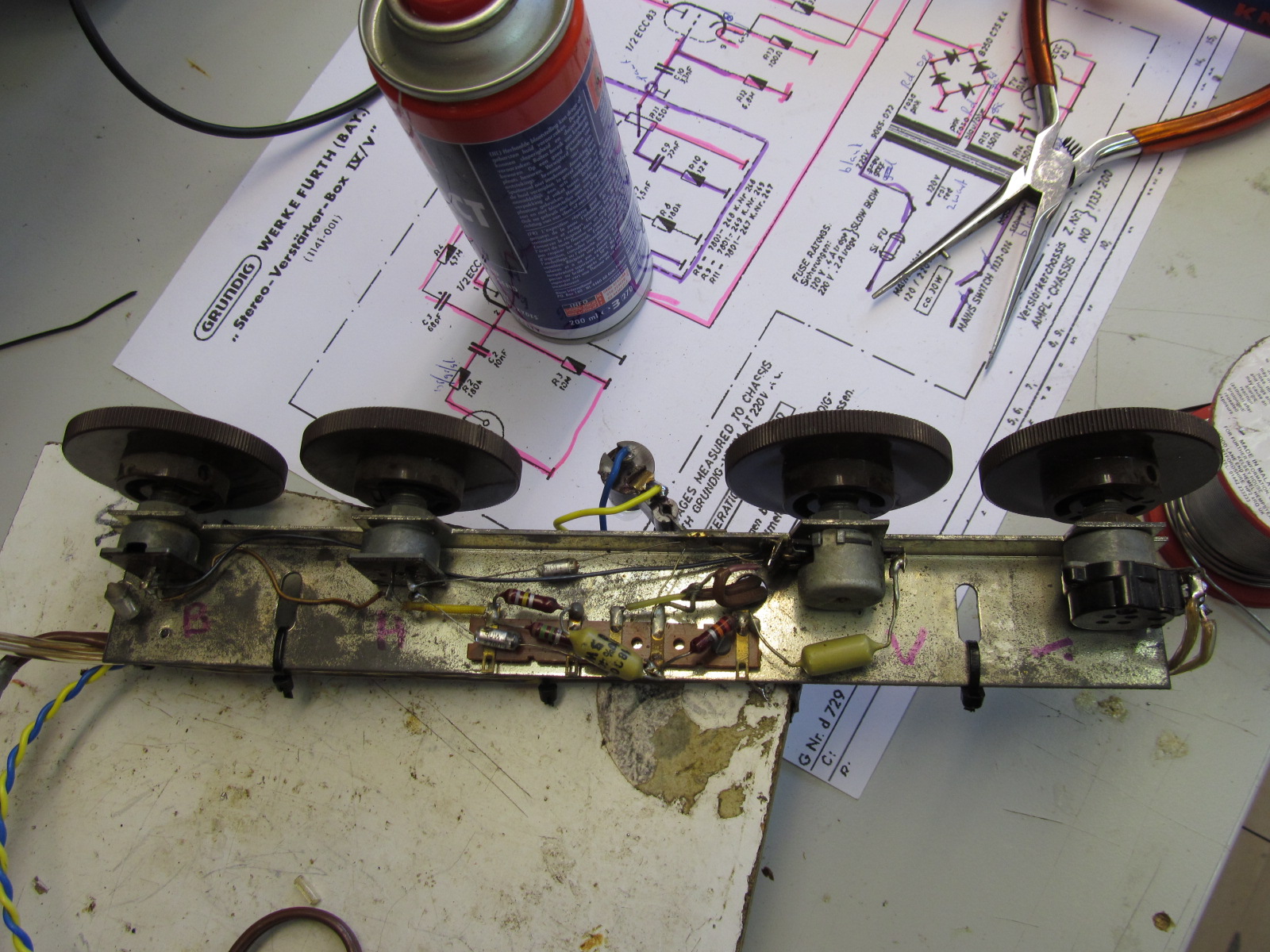

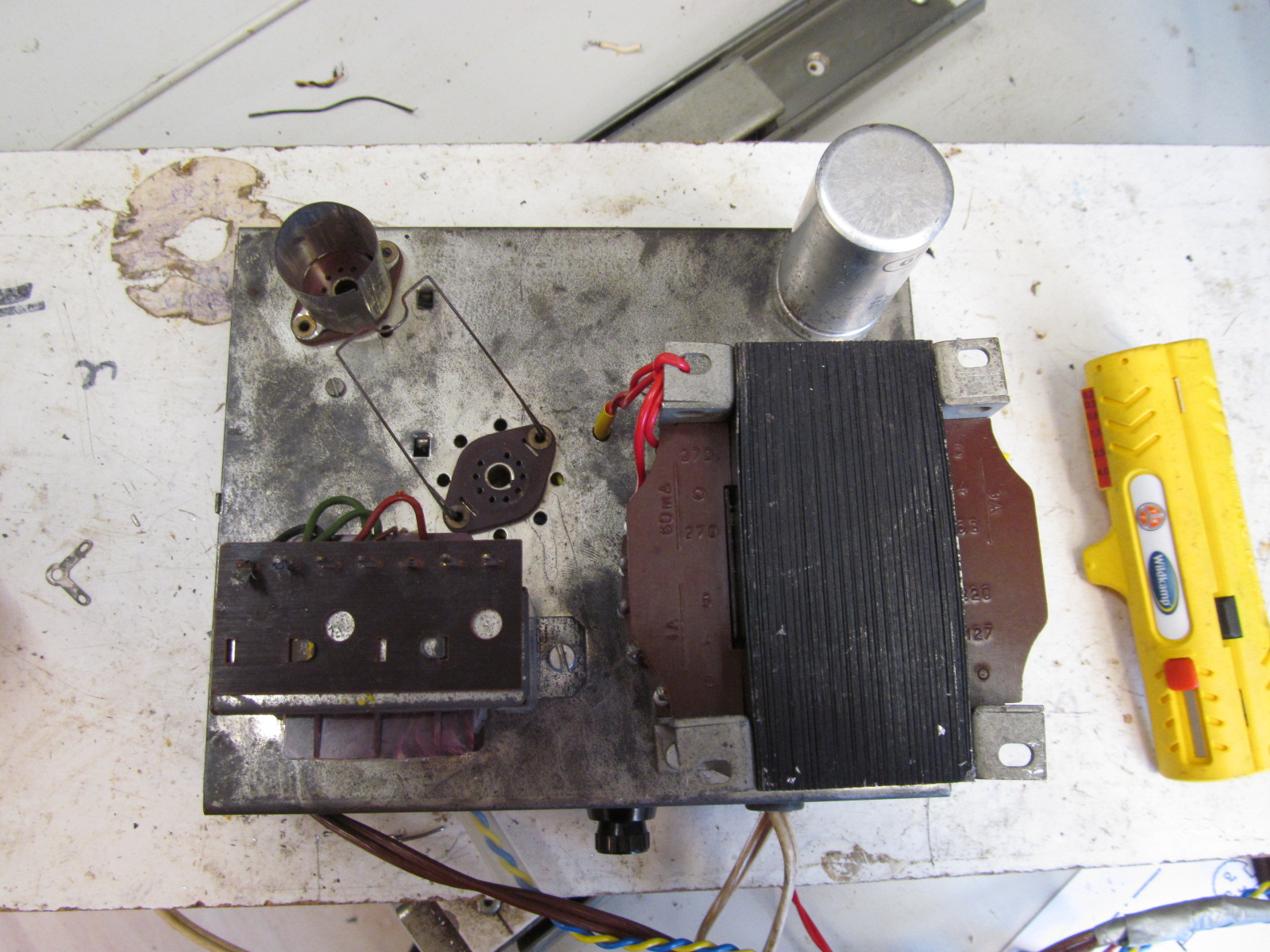

Bijgaand wat plaatjes
