b7x72a>>>>pickup
ik weet niet hoe oud die is heeft wel 2 naaldjes die kun je om draaien

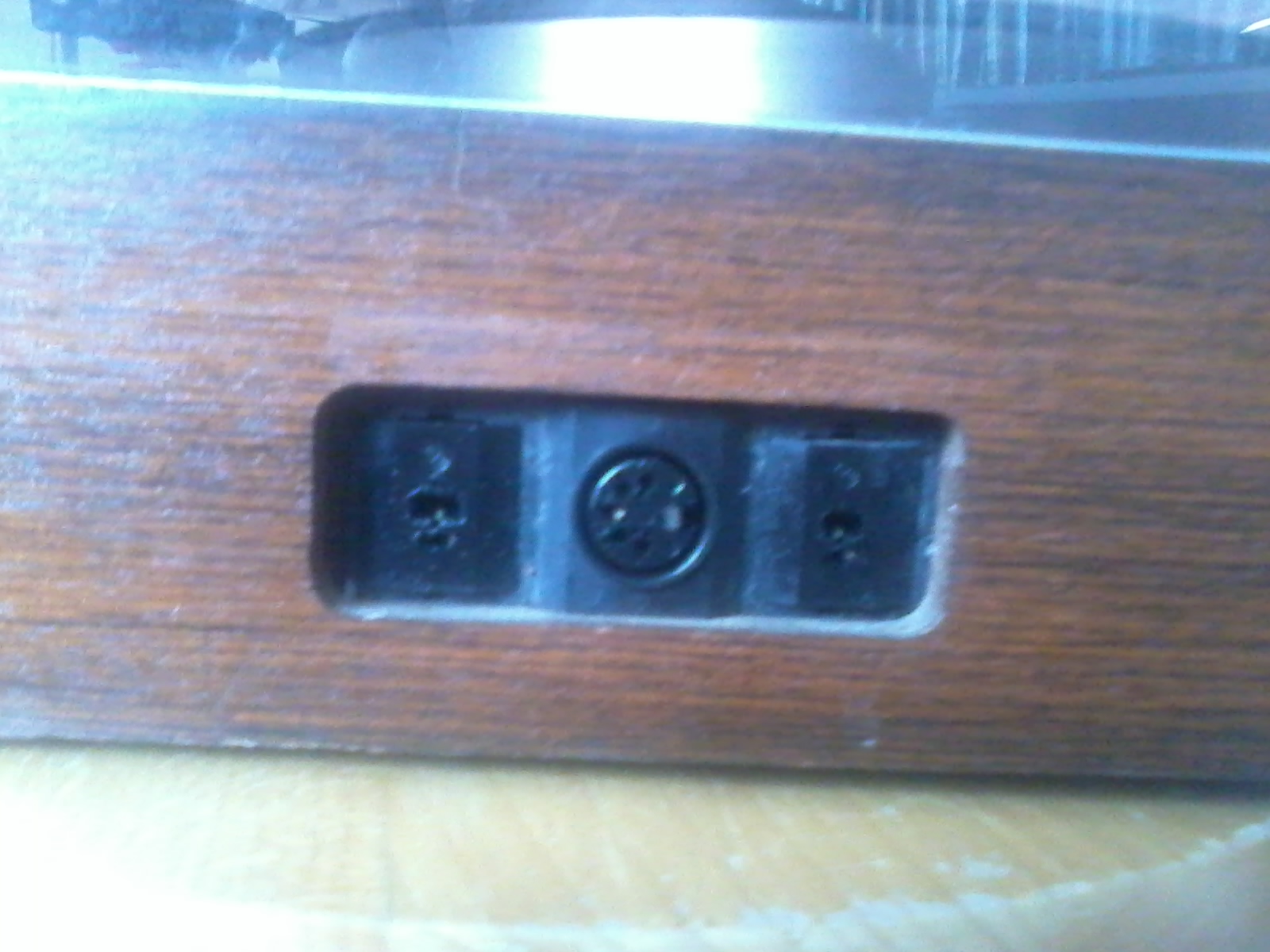

die heeft apparte aansluiting voor de boxen
zie foto
gr arjen en bedankt
Rene Daemen schreef : Ik heb even een opmerking
er is een zekere kans dat hier in een MD element zit
deze zal op de radio bijna geen signaal geven
dus moet er een MD voorversterker tussengezet worden
of kijken voor een oudere pickup met een kristal elementje= 1 met 2 naalden
als ik heel eerlijk ben staat een jaren 50 speler er leuker bij dan een 70jaren apparaat
het kan wel mits een aanpassing met een voorversterker er tussen
Succes
René Daemen
mvg arjen meulmeester
ik probeer het repareren van buizen radio,s onder de knie te krijgen en er zoveel mogelijk over te weten te komen WAAROM om dat ik iets heb met oude radio,s en techniek .
mijn andere hobby is het restaureren van oldtimers en alles wat er met te maken heeft
en natuurlijk ook mee rijden
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
Nou een beetje dan, inderdaad 35241, het is een tikfout en de correctietijd was voorbij toen ik het zag.Ouwe Schipper schreef : Je bent toch abuis Soundman
Er staat: "Als je in de plug kijkt zoals op de foto: Met de klok mee tellend krijg je 3- 5- 2- 4- 1"
In de nummering zoals jij aangeeft zijn 1 en 4 verwisseld. Zie wat ik zelf nog even gecheckt heb aan een 5 polig DIN chassis deel, gezien aan de kant van de soldeerlipjes:
Die pennen 1 - 2 - 3 waren de oorspronkelijke, dienend voor een grammofoon; 4 & 5 zijn er naderhand bijgekomen toen de tapedecks met hun opname en weergave signalen door één connector werden aangesloten.
Nico
Overigens heb ik niet de ligging van de pennen aangegeven, maar de nummering, die staat bij de pennen. Die is hoe je het ook bekijkt altijd goed, zowel voor de steker als de contra.
In het monotijdperk is er wel wat variatie geweest in aansluiten, maar doorgaans was bij de driepolige plug ook al standaard pen 3 voor weergave en pen 1 voor opname. Reeds in de tijd van de Gundig TK20 recorders, waarvan we er echt honderden verkocht hebben, hadden we de aanbieding voor de klant, dat de radio werd aangepast met een recorderaansluiting en dat was toen de driepolige plug. Onze klanten hoefden dus niet met de microfoon voor de luidspreker van de radio te zitten om op te nemen en tijdens de opname mocht je ook gewoon praten. Dat was in veel huiskamers wel anders. Ja we hadden een eigen TD. Ik weet ook nog hoe de aansluiting eruit zag. Vanaf de detector, dus voor de volumeregelaar en de radio/pu schakelaar werd pen 1 aangesloten met een weerstand van 1M ohm, soms met een weerstand van 100 K ohm van pen 1 naar aarde. Pen 3 werd aangesloten op het punt waarop ook de pick-up aansluiting zat, soms met een weerstand om de pu of recorder niet kort te sluiten als een van de twee in de stopstand stond. Later waren in elk geval de meeste duitse toestellen voorzien van een din aansluiting. De enige die eigenwijs was, was Philips. Overigens was dat geen probleem, want als je een Philips recorder demonstreerde en daarna de TK 20, was het snel bekeken. Grundig noemde zich de aristocraat onder de bandrecorders en dat maakten ze waar ook.
Soundman2
