Andere schaalplaat B8X72A

Hoi Rene, leuk dat je het oppikt, ik had het ook gezien. Had ook al een mail aan hem gezonden. Heb ook de heer L. Roozendaal (LEON) van dit topic op de hoogte gesteld.

(( Hallo Henk, bedankt voor de informatie. Ik ben er al 1,5 jaar naar opzoek.
Bij het Philips museum kennen ze hem ook niet.
Ik hou je op de hoogte,

groeten,Leon ))


Persoonlijk denk ik ook niet dat de radio nooit in productie is geweest, maar dat het, zoals je zegt, een ontwerp tekening is geweest.

Ik heb het in ieder geval nog niet in het echt gezien

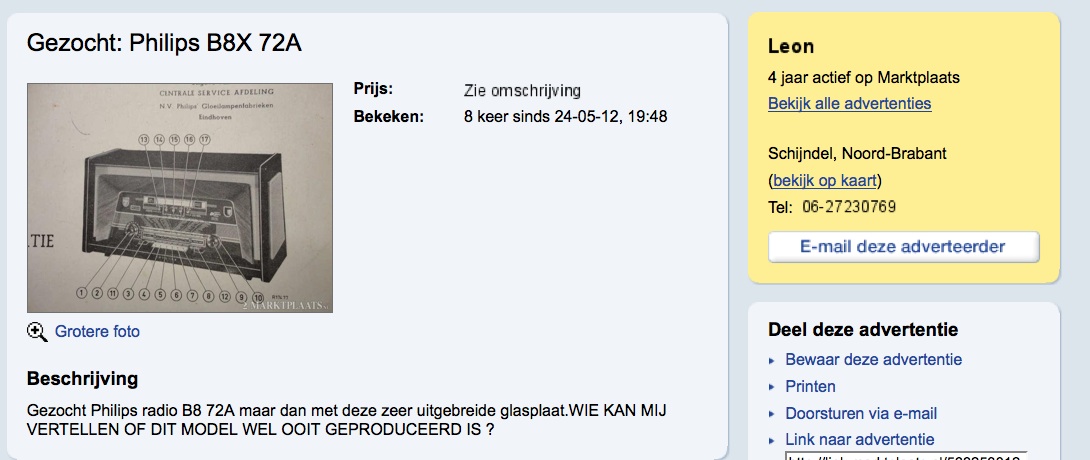

Een zekere Leon heeft op MP een oproep geplaatst voor een B8X72A,
maar zet er een interessante opmerking bij:





Een beetje vreemd dat Leon het niet aan tipt op een forum.
Omdat ik het wel een interessante vraag vind van één van mijn favoriete
radio's pak ik het maar even op.

De grote foto lijkt wel van de service afdeling te komen van Philips.
Opmerkelijk dat de Duitstalige servicebladen die ik van vriend Henk heb
mogen ontvangen ook bovenstaande uitvoering toont. Misschien kan hij of
iemand anders mij vertellen of hierop het neonlampje wordt vermeld in de
schema's.
Op de gebruiksaanwijzing staat wel de bij ons bekende schaalplaat met het
neonlampje (N).

Op zich interessant en een verschil die mij nagenoeg niet was opgevallen.
De schaalplaat is beduidend drukker vormgegeven en komt zo voor
in de Firato boeken van 1957 en 1958. Het zijn getekende afbeeldingen.
Er zijn ook wat technische verschillen.
Zo ontbreekt het neon lampje voor de volume overbelasting.
Ook de hoornluidspreker boven de schaalplaat ontbreekt. Er is althans
geen rooster getekend.

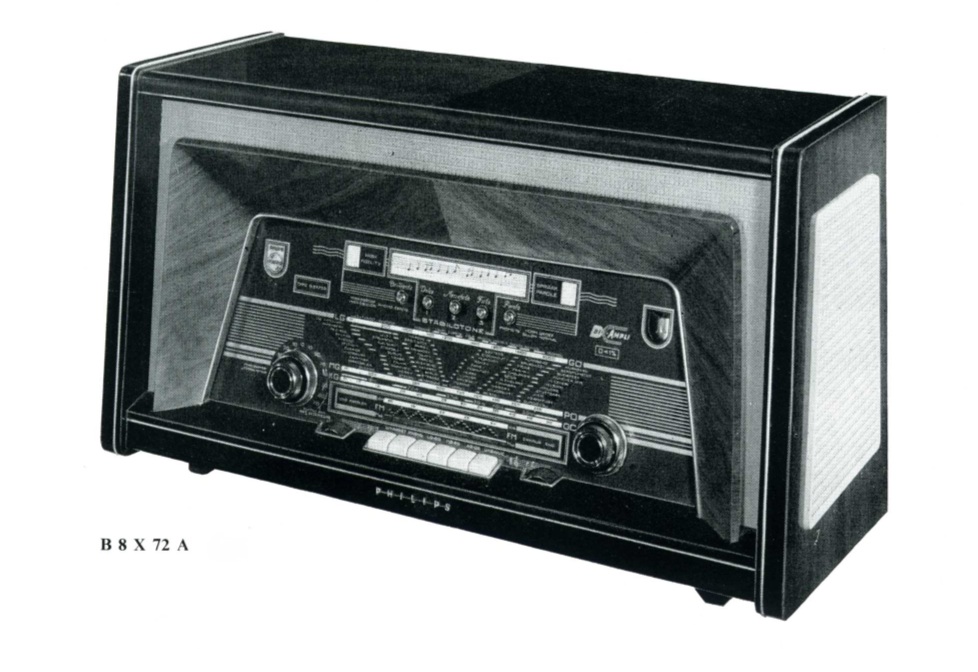

Hier nog een grote plaat van het beoogde type van Leon:

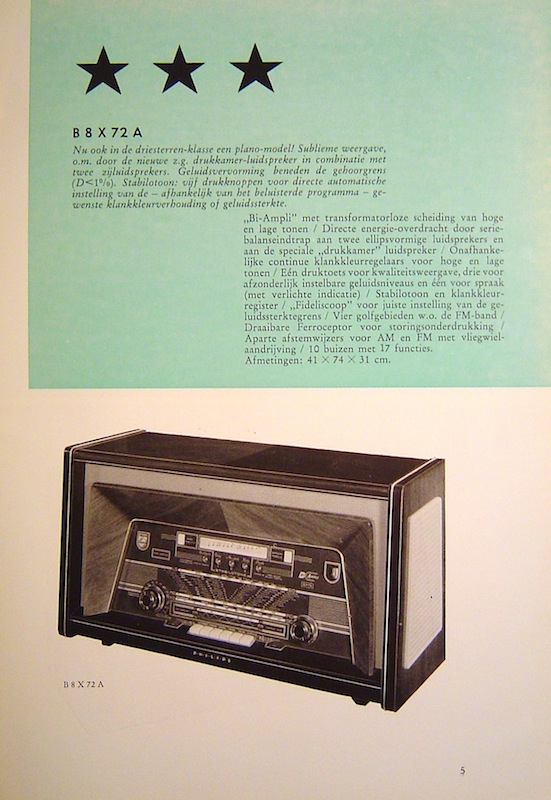

In de Firato boeken staat hij ook zo:

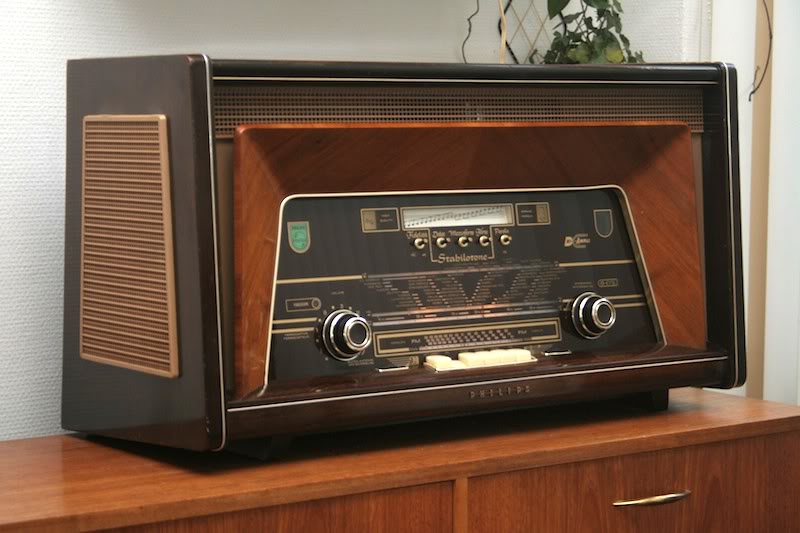

En tot slot dan de versie zoals wij die kennen, die met 108mHz even
buiten beschouwing gelaten:


Zelf denk ik dat de getekende versie een prototype was van de tekentafel.
Philips vond het kennelijk niet belangrijk om de juiste definitieve versie
te laten tekenen. Het was in de jaren vijftig zeer gebruikelijk om een tekening
te laten maken van een product, in plaats van een foto te gebruiken. Ook
werden er wel foto's gebruikt, die dan zo zwaar geretoucheerd waren, dat er van
de foto zelf weinig overbleef. Men was ervan overtuigd dat dit duidelijker was dan
een foto. Taschen uitgeverij heeft boeken vol met advertenties uit die tijd.
Dergelijke 'AD's' zijn bijzonder aardig om te bekijken.

edit: op het schema zelf wordt het neonlampje wel genoemd (B11), echter dus NIET
op het plaatje waar hetzelfde schema mee begint, zoals die getoond wordt door Leon
hierboven. Ook de frontluidspreker is in het schema gewoon aangegeven.
