RCA 6-BY-4

Ondertussen ben ik nog even op internet een het zoeken gegaan voor een schema van een omvormertje voor de anode spanning.

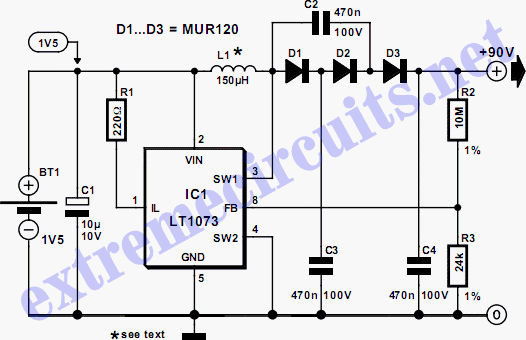

Nu heb ik een schematje van een simpel omvormertje gevonden.



Ik ben nog even op zoek geweest hoe het heefd gezeten met de 3 x 1.5v batterijen.
Één was nog vast gesoldeerd en de ander moest gewoon op de min van de motor.
Deze batterijen waren ook enkel voor het motortje van de pu.
Voor er achter te komen welke spanning op het grote blok batterijen heefd gestaan ben ik gewoon opzoek gegaan naar de batterij.
Hierop zat 9V voor de gloeidraden en 90V anode spanning.

Groet Jarno

Hallo René,

Of hij werkt weet ik nog niet.
Ik moet nog even achterhalen waar de draden van de drie 1.5volt batterijen heen moeten.
Op een site las ik ook dat hij op het net moet kunnen spelen, maar dat betwijfel ik aangezien ik er nog niks van een gelijkrichter in heb gevonden.
Op een site heb ik het schema al wel gevonden, maar kan hem er niet afhalen omdat ik niet lid ben.
www.radiomuseum.org/r/rca_6_by_4a_6by4a_chrc_1153a.html

Groet, Jarno

Jarno

Wat is er mee aan de hand? speelt hij niet?
Ik denk dat je eens op de amerikaanse Ebay moet kijken daar worden veel photofact
documentatie verkocht wellicht staat ie van jou ook tussen duidelijke foto's en schema
ook kun je daar nog wel eens revisie setjes vinden van rca platen spelertjes
In Amerika leeft het nog meer voort dan hier je kan er een hoop nieuw vinden
Succes

René Daemen

hallo allemaal

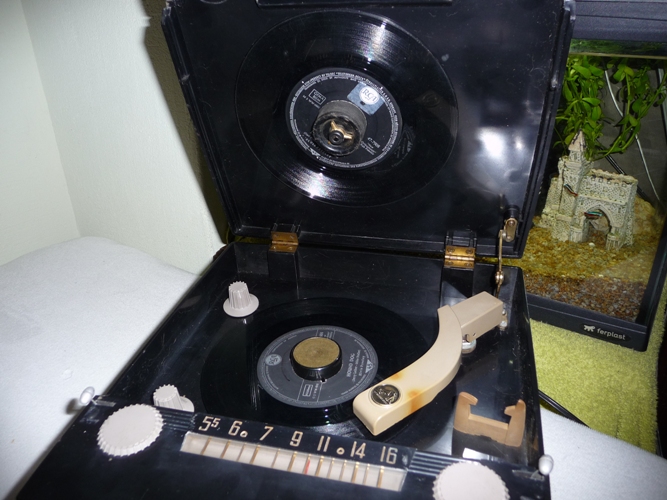

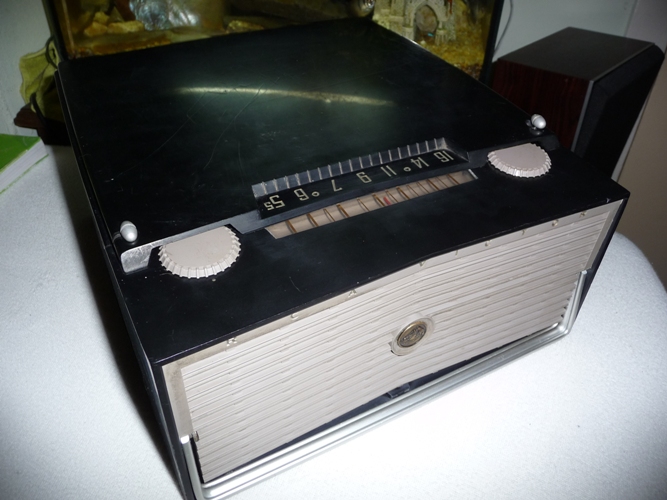

Kan iemand mij helpen aan een schema van een RCA Victor 6-BY-4 radio/pu uit 1955?

Groet jarno
