Luidspreker Blaupunkt vraag

Die 2 kΩ die je meet is de gelijkstroomweerstand, zegt dus niets over de impedantie. Kijk maar eens bij een uitgangstransformator, de gelijkstroomweerstand van de primaire is hooguit enkele honderden Ohms, terwijl de aanpassingsweerstand bijvoorbeeld 7000 Ω is.
Een probleem is misschien de hoge gelijkstroomweerstand, immers de anodegelijkspanning zakt in elkaar. Trekt de eindbuis bijvoorbeeld 20 mA, dan raak je 40 V. anodespanning kwijt bij een gelijkstroomweerstand van 2 kΩ. Wat vaak gedaan wordt is koppelen via een smoorspoel: De anodestroom laat men door een smoorspoel lopen en de luidspreker wordt via twee condensatoren parallel over de smoorspoel geschakeld. Dan heb je ook geen last van magnetisatie door de gelijkstroomweerstand.
Het spoeltje in serie zal nauwelijks iets uithalen, parallel zetten sluit je de luidspreker nagenoeg kort.
Het kan ook zijn dat de magneet zijn kracht verloren heeft.

Groeten,
Peter

Hallo Peter,

Ik heb hem zoals hij nu is aan de Seibt 3 aangesloten in het anodecircuit van de buis die toen in de radio zat. Hij speelde maar is zoals je suggereert een teleurstelling.
Nu zit er in de radio een E443H in en speelt de radio via een 7K/5Ω zéér goed.
Omdat ik Ohms maar 2K meet op de luidspreker durf ik hem niet aansluiten omdat volgens de gegevens deze eindpenthode graag 7KΩ heeft.
Zou ik het “correctiespoeltje” in serie of parallel durven schakelen?

François

Het kleine spoeltje lijkt een los, apart spoeltje te zijn dat niet bijdraagt aan de bewegingen van de conus. Zo te zien zit het aansluitsnoer direct aan de grote spoel aangesloten. Misschien is het kleine spoeltje een correctiespoeltje.
Het lijkt wel een beetje op een koptelefoon waarvan de trilplaat vervangen is door een conus.
Probeer eens een toongenerator op de grootste spoel te zetten en hoor dan of er geluid uit komt. De luidspreker zal je - zoals in die tijd gebruikelijk - hoogohmig aan moeten sluiten, meestal werd hij rechtstreeks in de anodekring van de eindbuis aangesloten. Ik weet niet of dat verstandig is met de moderne eindbuizen vanwege de te hoge anodestroom. Sluit hem eens aan via een omgekeerd aangesloten uitgangstrafo op een laagohmige uitgang van een radio. Verwacht er niet te veel van.

Groeten,
Peter

Beste,

Met dank aan Frank, verder gezocht via Ideal/Blaupunkt en het type is 49Z

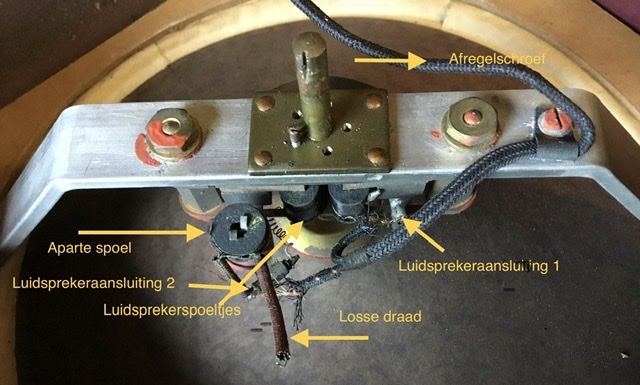

Hierbij een foto met verduidelijking.
Luidsprekeraansluiting 1 & 2 heeft een ohmse weerstand van 2019 Ω.



François

François,

Ik zou een gelijkspanning van ong 30V aanleggen op de hoogohmige spoel.
Bv uit een adapter die gelijkspanning geeft, mag ook wat meer of minder zijn.
Vervolgens een luidspreker signaal op de spoel van 12 Ohm.
Dat ene spoeltje met de losse uiteinde even laten wat het is.
Deze poging is alleen maar om achter de werking van deze speaker te komen.

Is de katoen toevoerkabel nog origineel?

Ik kan verder uit de foto weinig wijs worden.
Ik ken de Ls ook helemaal niet.
Misschien heeft iemand zo’n speaker.

Of even het net afstruinen naar een Blaupunkt of Ideal radio uit die tijd.

Groet Frank

Beste mensen,

Weten jullie over dit type luidsprekers meer.

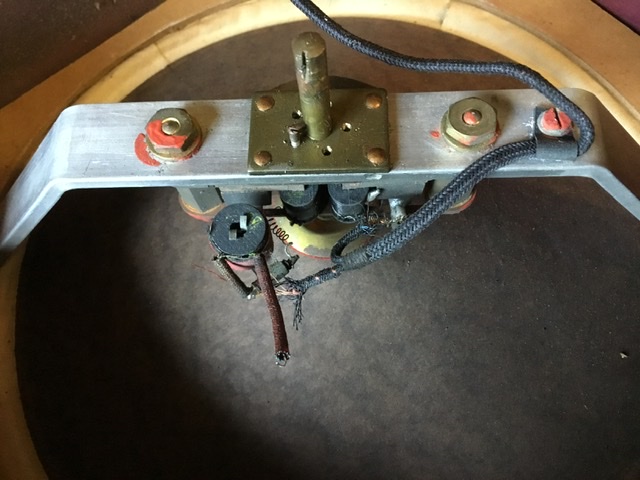

Zoals je op de foto kan zien heeft men een magneetspoeltjes en een apart spoeltje.
De elektromagneet heeft volgende (gemeten)waarde 2019Ω en 13,8 H. Het spoeltje is aan 1 kant aangesloten aan de aansluitdraad en een kant van de luidsprekermagneetspoeltjes. De andere draad is gewoon los. Het spoeltje heeft een gemeten waarde van 12,9 Ω en 0,02 mH.
Hoe moet dit aangesloten worden?



François
