Hulp gezocht

Hartstikke bedankt voor de uitleg! Het is inmiddels gelukt. :thumbsup:

Dag Teun,

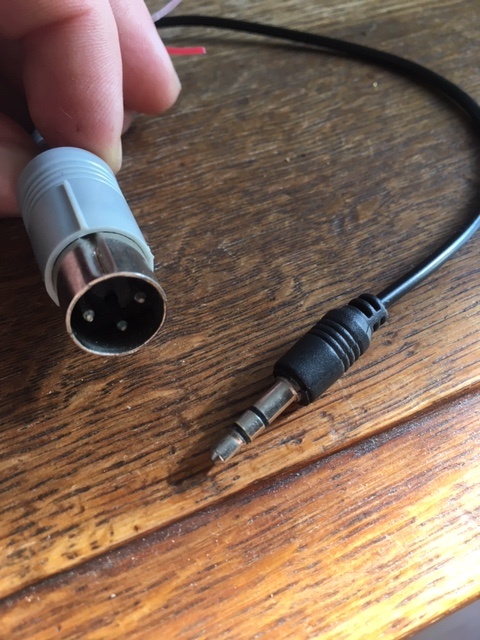

De zwarte plug is een jack plug (3,5 mm). De “punt”/”het topje” is het linkerkanaal, de “middenband” is het rechterkanaal en de “band” die het dichts bij het plastic van de plug zit, is de massa (zowel voor het linker- als het rechterkanaal). Waarschijnlijk is de rode draad het rechter kanaal. Welke van de twee witte draden het linker kanaal c.q. de massa is, kan ik zo (natuurlijk) niet zeggen. Als je een multimeter (of een batterij, wat draadjes en een lampje) hebt, kun je dat zelf vaststellen.

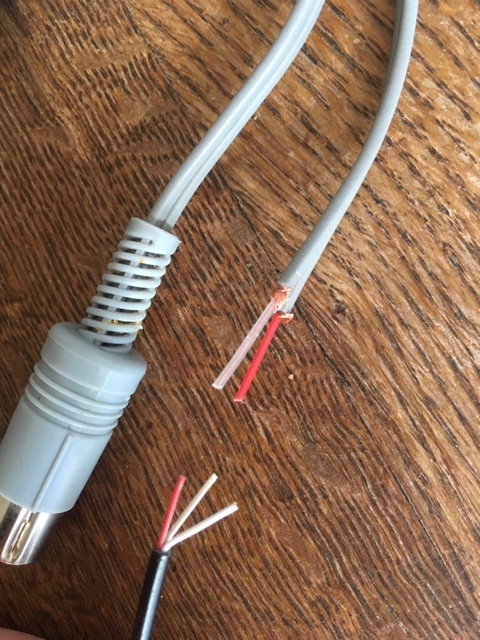

De grijze plug is een plug uit de DIN-serie. Uitgaande van jouw foto is de linker pin het linker kanaal , de middelste pin (die het dichtst bij de tafel ligt) de massa en de rechter pin het rechter kanaal. De rode draad is verbonden met de rechter pin, de witte/doorzichtige draad met de linker pin, en de afscherming op beide draden is verbonden met de massa (die is dus voor beide kanalen gemeenschappelijk).

Huub vroeg je al waar je de pluggen voor gaat gebruiken. Als je de DIN plug gebruikt voor het aansluiten van een mono bandrecorder, dan zijn de functies van de linker en rechter pin anders.

Als je op Google (afbeeldingen) zoekt op “DIN plug aansluitingen” en “jack plug aansluitingen” vind je de informatie zelf.

Met vriendelijke groet,
Robert

Beter zou je kunnen vermelden om
welk meubel het gaat nog beter met foto
waar je het zou aansluiten .
merk meubel en type nummer of naam
dan kan men zien om wat jij wil en of dat ook kan ?
huub

Beste forumleden,

Ik ben een handige leek op het gebied van radio's en sinds kort trots bezitter van een radio meubel. Ik zou graag deze drie pin DIN verbinden met een aux uitgang. Nu tref ik bij de aux drie kabeltjes aan en weet ik niet welke ik moet verbinden. Zou iemand mij hiermee kunnen helpen? alvast Hartelijk dank.




Met vriendelijke groet,

Teun
