plankradio

Veel hobby plezier toegewenst tijdens het restaureren van deze radio,
die een bijzonder model heeft.
Cees.

Laurens,inderdaad de oscillator werkt,hij fluit het hoogste lied op andere ontvanger.
Overigens eerst de snaren vervangen,die knapten na zoveel jaar.
Het versterkerdeel geeft oscillatieneigingen bij iets hoger volume.
Ik ga alle eerdere wijzigingen controleren en nameten.Er is e.e.a. gerommeld zie ik.
Maar goed,ik heb een hoop plezier van mijn 12 Euro!!!

PE9ZZ, de middenfrequentie in dit toestel is 128khz. De andere radio moet dus op 1128khz komen.

Het audiodeel werkt dus. Test dan het volgende:
- gemoduleerd signaal van 128khz aanbieden aan de detector. Bij gebrek aan meetzender een antenne daarop aansluiten en een slecht ontstoorde voeding in de buurt houden. Werkt?
- MF versterker die er voor zit testen op dezelfde manier. Werkt?
- Antenne aansluiten op rooster mengbuis. Dan moet er ontvangst van zenders zijn. Geen zenders?
- Test oscillator (moet te horen zijn op een andere radio als een stilte of als interferentiefluit)
Wel zenders?
Ingangs bandfilter mogelijk ontregeld.

Als het niet werkt: controleer de spanningen, en in het geval van afgestemde kringen of daar niet aan gedraaid is.

Hier het schema, met dank aan NVHR.

Standaard reparatietechnieken toepassen. Van achter naar voren werken. Meet alle spanningen op B2 en B1 en vergelijk met die op pagina 3 van de doc. Kijk of je de LO kan terugvinden met een andere radio (BX360A op 300 m en andere radio op 1455 kHz). Tik gevoelige punten (roosters) aan met schroevedraaier. Of probeer een signal tracer. Lees ook eens andere posts in ons forum want er is hier al het nodige over geschreven.

Repro achterwand wellicht Ben van Dijk, doekie Corrien Maas.

Cees,
Zal deze zijn.

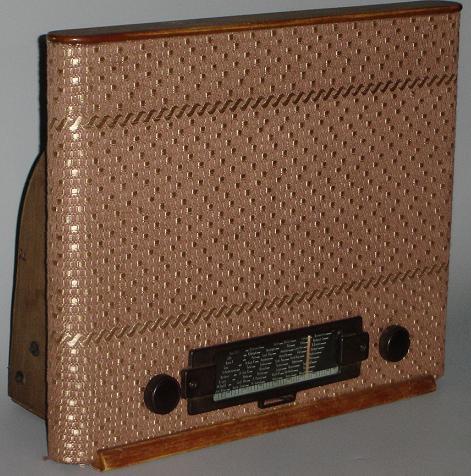

Philips BX 360A

Info van het web.

In Holland also known as "Klaagmuur" (Wailing Wall). In fact the radio is only a plank with a chassis on the back. A shortage of wood after the war led to this design.
