Dualophone

Hallo,

Schakelknopje heb ik reeds gevonden.

François

Beste Peter,

Bedankt voor uw reactie.
Ik heb zojuist (uit nieuwsgierigheid) de Dualophone even open gevezen.

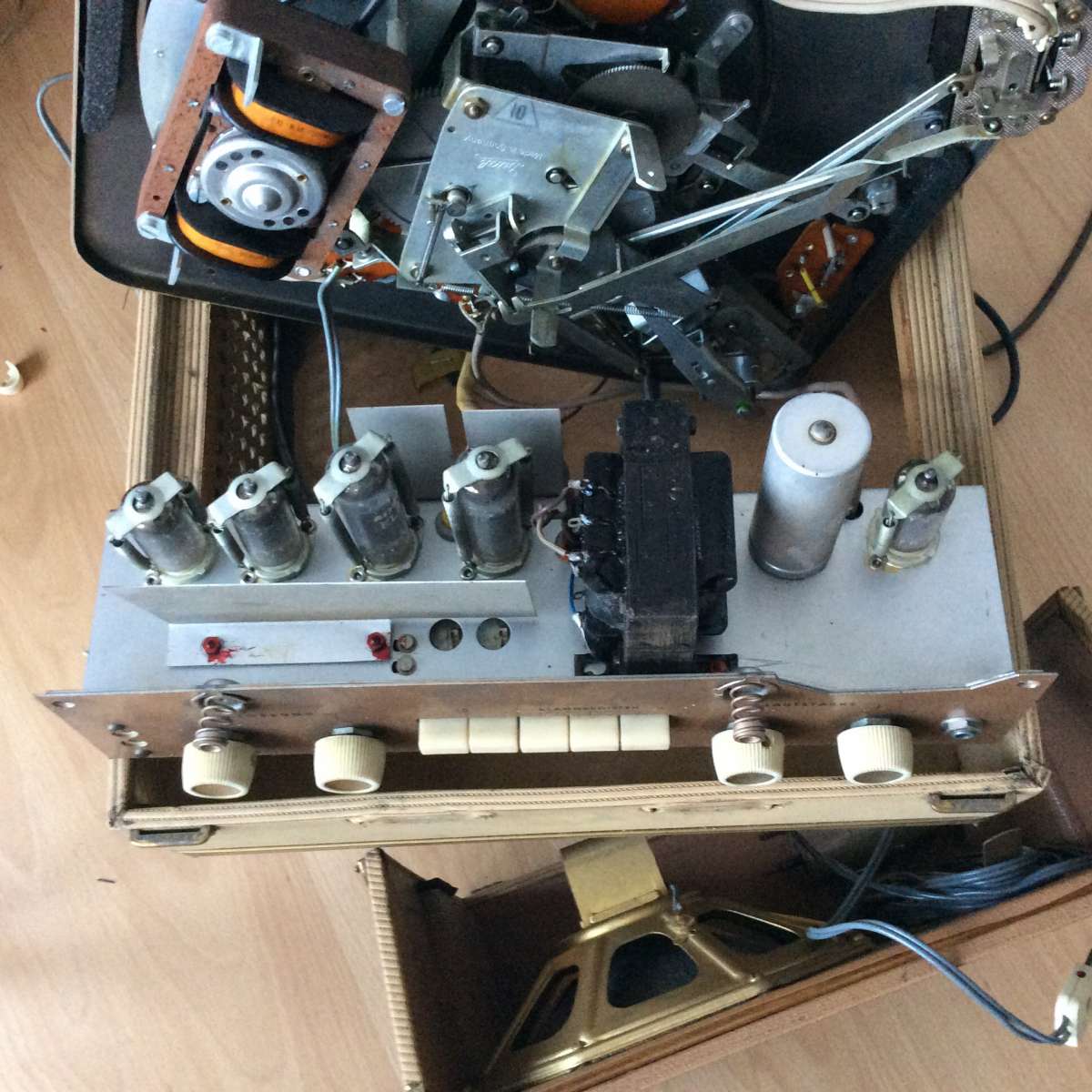

Er zitten in de versterker 3 x ECC83 en 2 x EL84 met 1 UGT in. De gelijkspanning komt van een seleniumcel.
Buiten de motorspanning, die zoals je veronderstelde 110V kon zijn, heb ik niets gemeten. Een bromtoon komt ook niet te voorschijn. De motor draait dus op 110V!!!!!

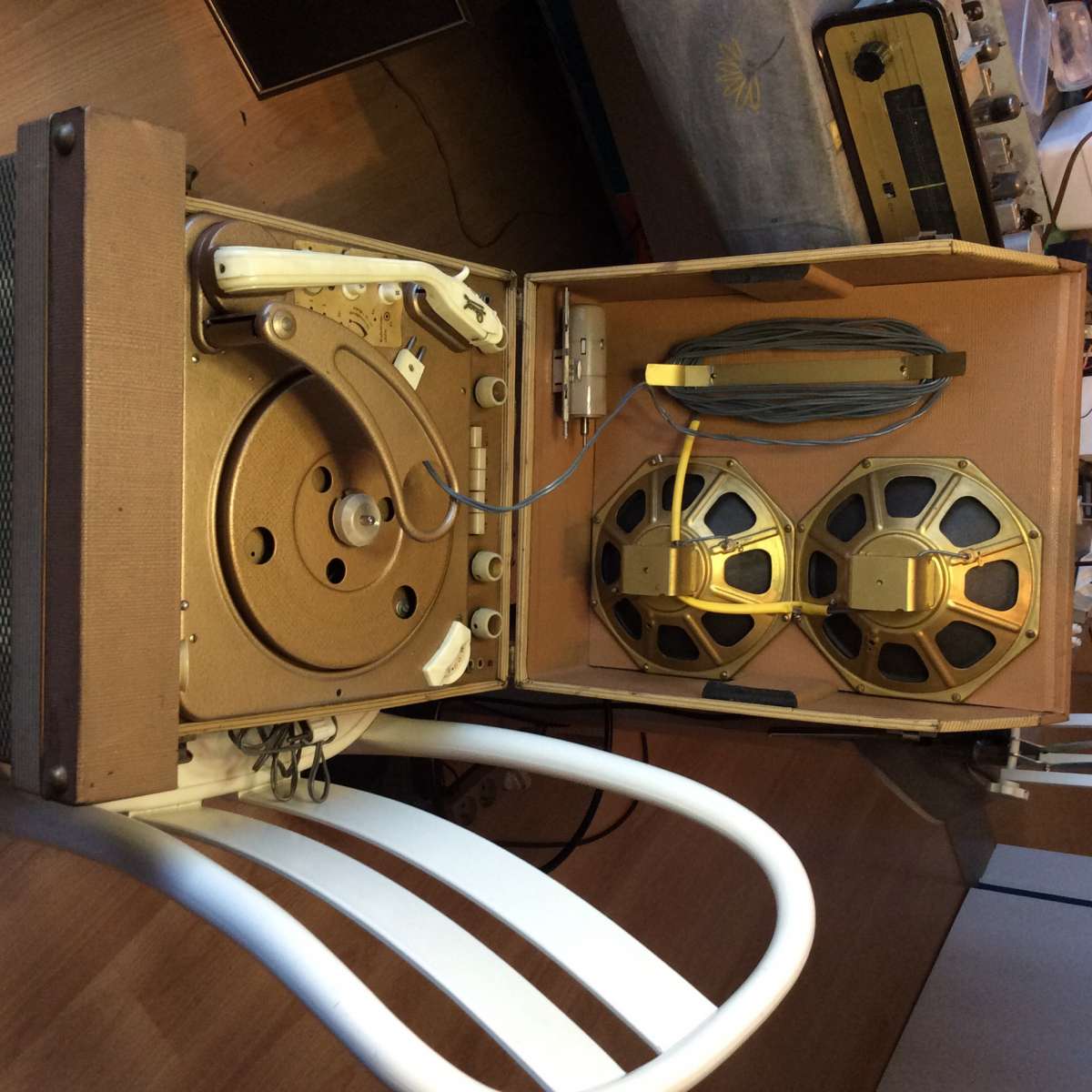

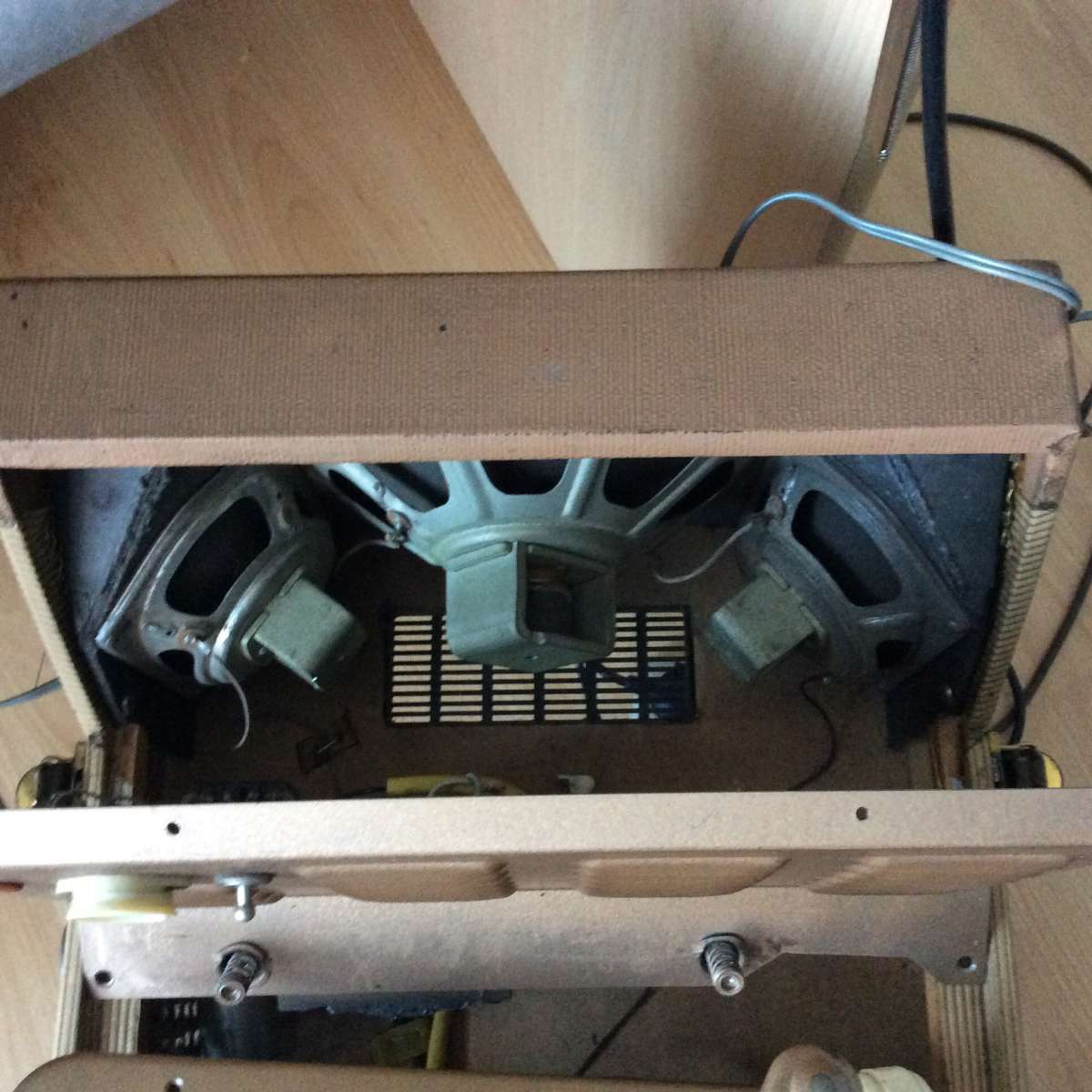

Groot was mijn verbazing toen ik de voorzijde opende en er nog eens 3 luidsprekers te voorschijn kwamen.
Ik voorzie de ganse reparatiemethode voor dit toestel, spaanning meten,eindtrap controleren, fasedraaiingsbuizen en toebehoren nakijken en zo tot aan de cel alles nakijken
Aangezien ik op dit ogenblik een paar andere projecten heb lopen, ga ik deze eerst afwerken.

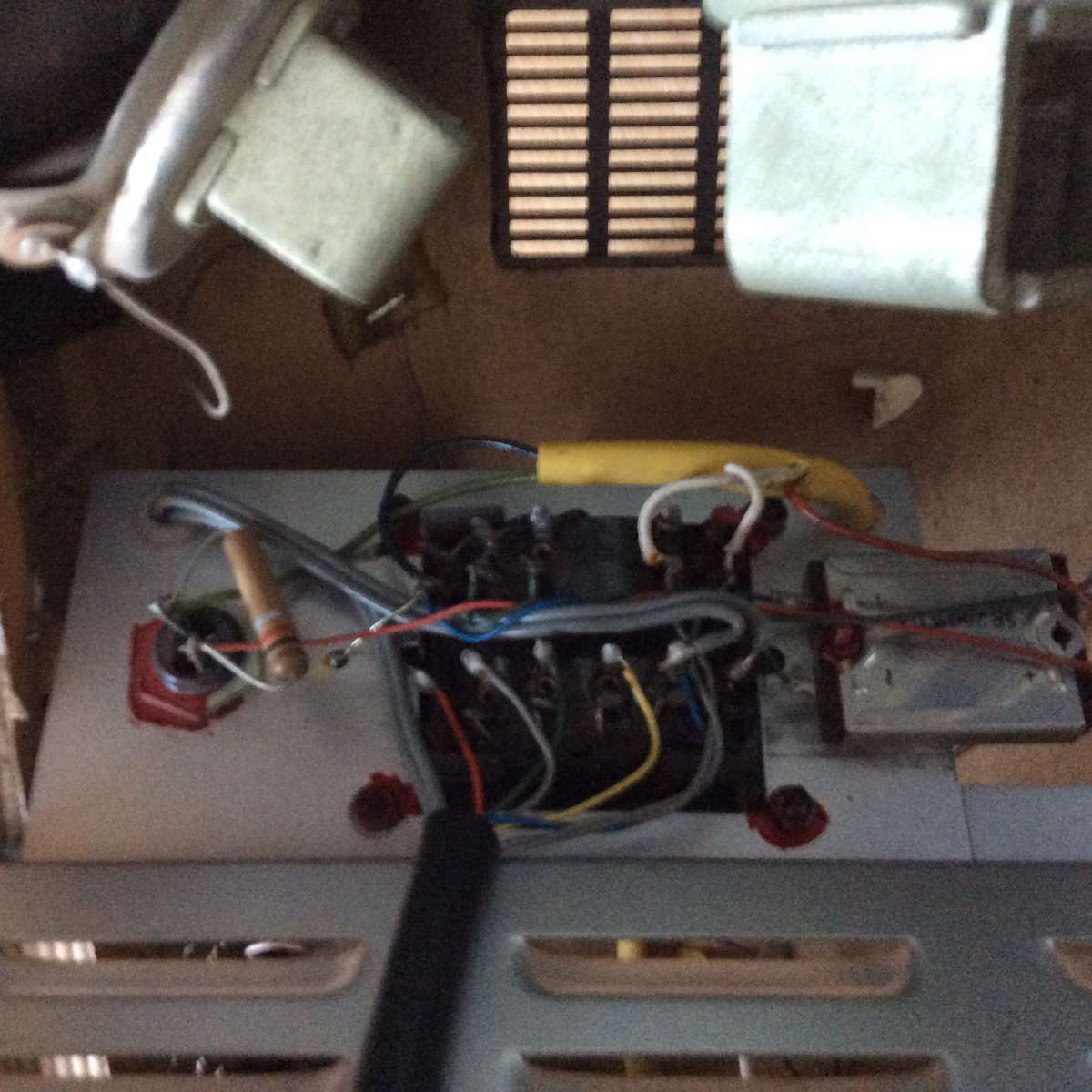

Ik stuur nog een aantal foto's van de binnenzijde.

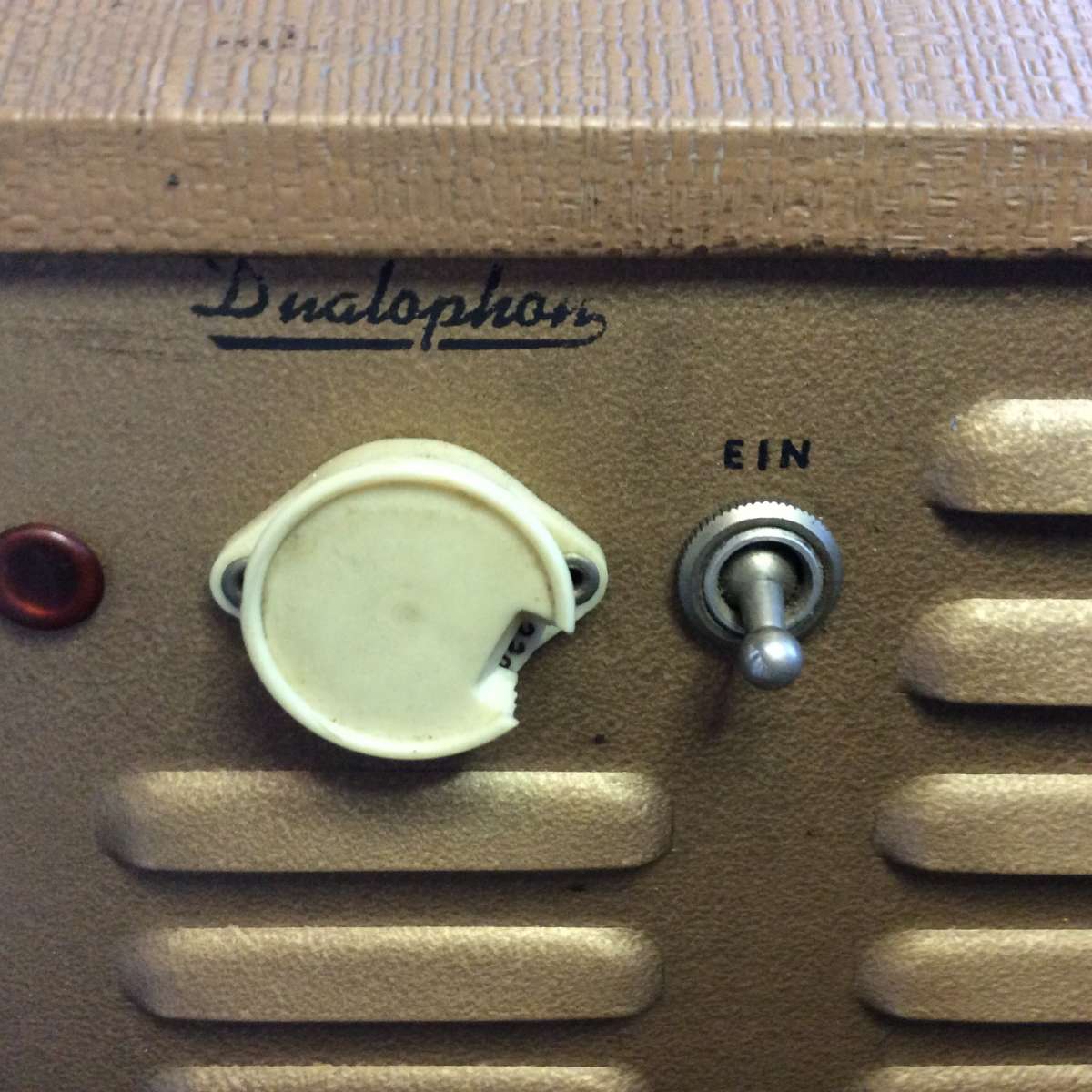

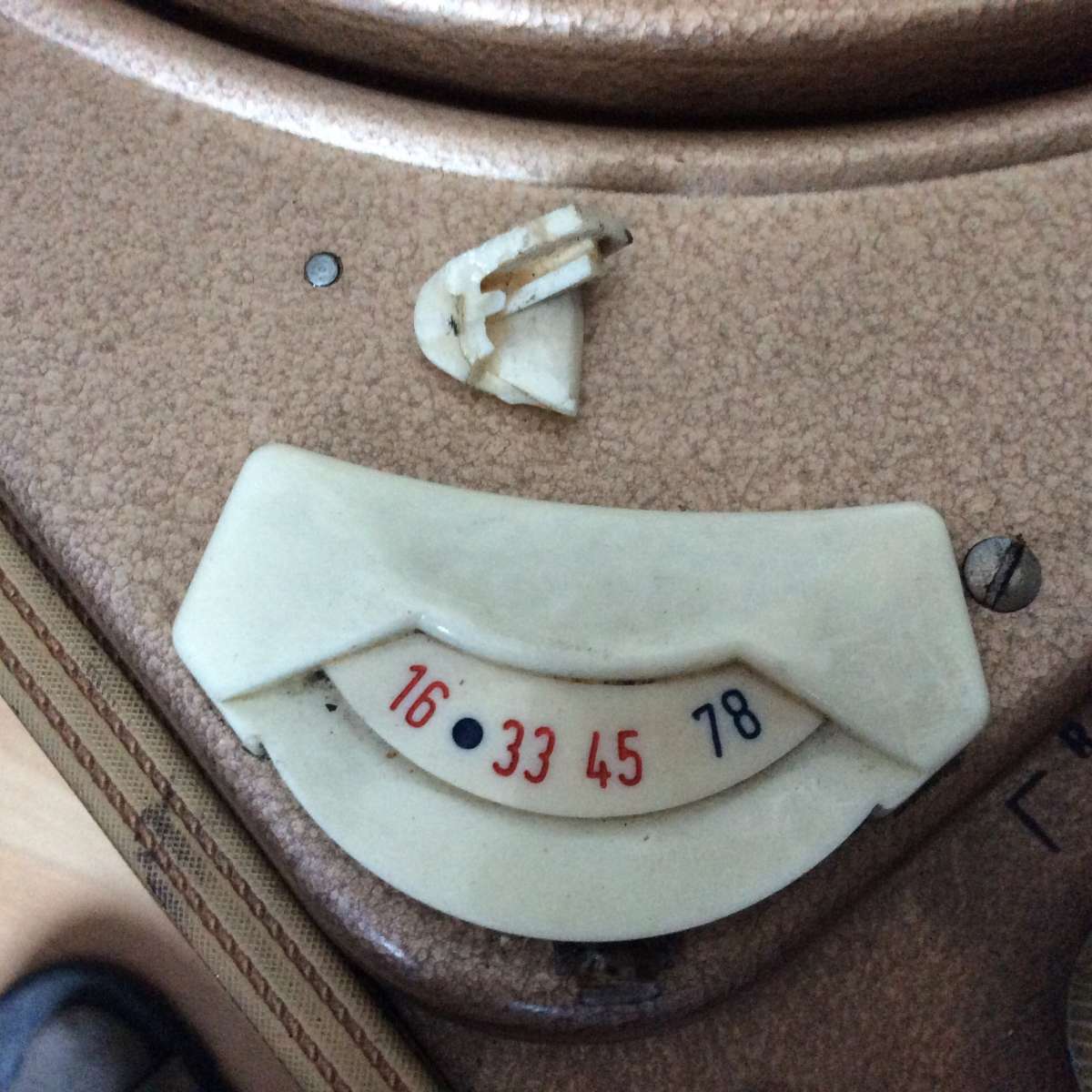

O ja, de laatste foto is van het snelheidsknopje. Als iemand eentje heeft dat niet gebroken is, had ik dat graag overgenomen.

Mvg

François

Mooi ding! Gezien de twee luidsprekers zal er een behoorlijke eindtrap in moeten zitten.
Het ding is bij de NGG niet bekend, ik heb zelf het apparaat ook nooit gezien.

Het kan natuurlijk best dat de platenspeler defect is geraakt door een verkeerde spanningsinstelling. Zo te zien heeft de platenspeler een eigen spanningskiezer. Het kan echter best zijn dat deze op een andere, vaste stand moet staan, omdat de spanning voor de platenspeler van één der aftakkingen op de voedingstrafo wordt betrokken. Dit werd bij Dual koffers meestal zo gedaan.
Controleer dus eerst waar de spanning van de platenspeler vandaan komt en meet deze na (vaak moet de versterker dan ingeschakeld staan!). De spanningskiezer onder het plateau dan in dezelfde stand zetten (als de platenspeler met 110 of 150 V. gevoed wordt, zal de motor niet draaien als de spanningskiezer op 220mV. staat).
Is dit in orde, dan de schakelaar in serie met de motor controleren. De motor zelf is met een ohmmeter wel door te meten.
Ook kan de motor vast staan, dan wil deze ook niet draaien. Deze moet dan eerst gangbaar gemaakt worden.

Wat het instellen van het toerental betreft, dit gebeurt gewoon met het handeltje links van de draaitafel (waar het knopje af is). Daar is niets afwijkend aan.
De toetsschakelaars schakelen alleen de correctie om voor verschillende toerentallen. Hebben dus niets met het mechaniek van de platenspeler te maken.

De platenspeler moet je starten door op één van de knoppen N of M te drukken, al naar gelang de gewenste naald. Door een slim mechaniek in de arm wordt bij het indrukken van één de knoppen N of M het element in de juiste stand gezet.

Mocht je er niet uit kunnen komen, dan is een bezoek aan één der reparatiedagen een oplossing.

Groeten,
Peter

Beste mensen,

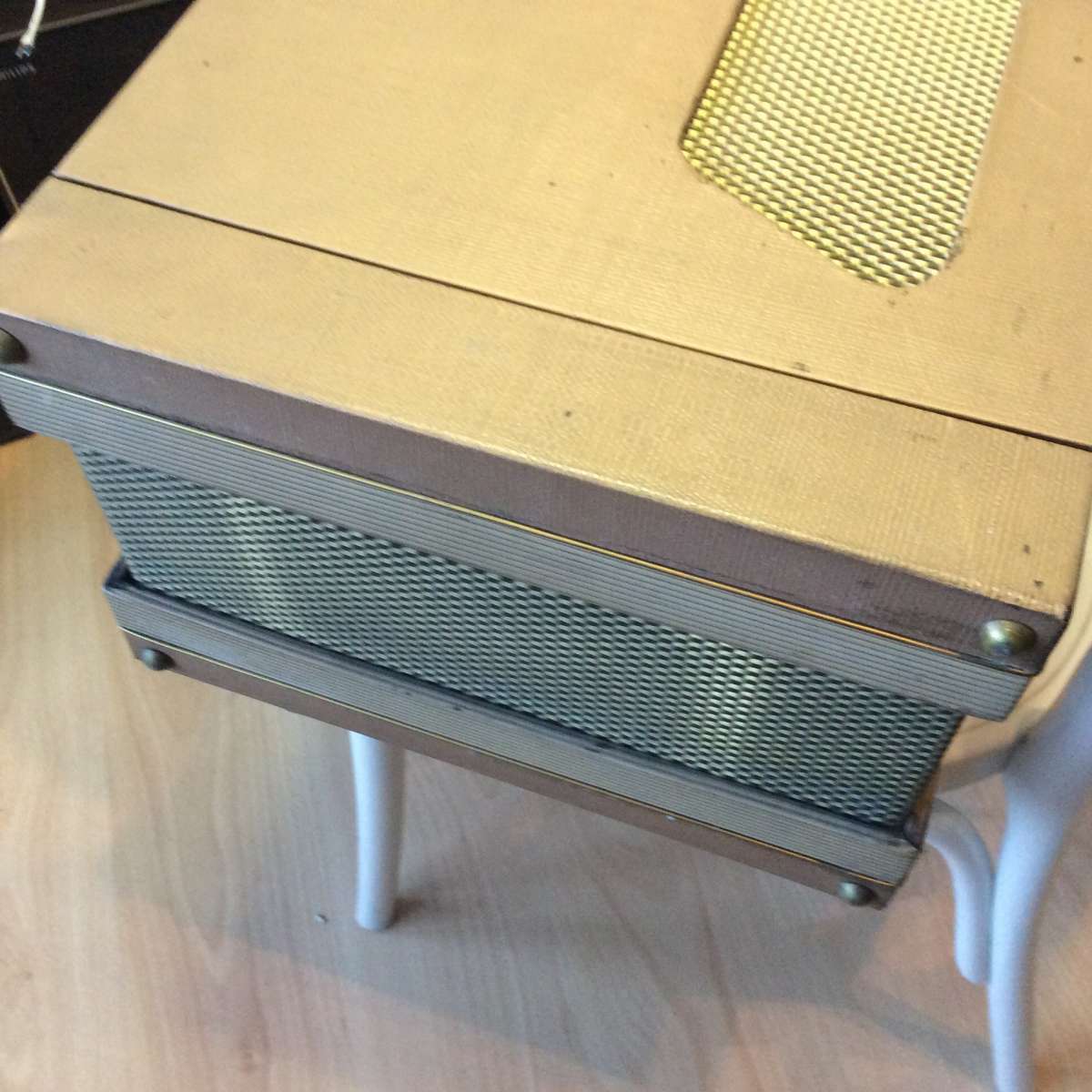

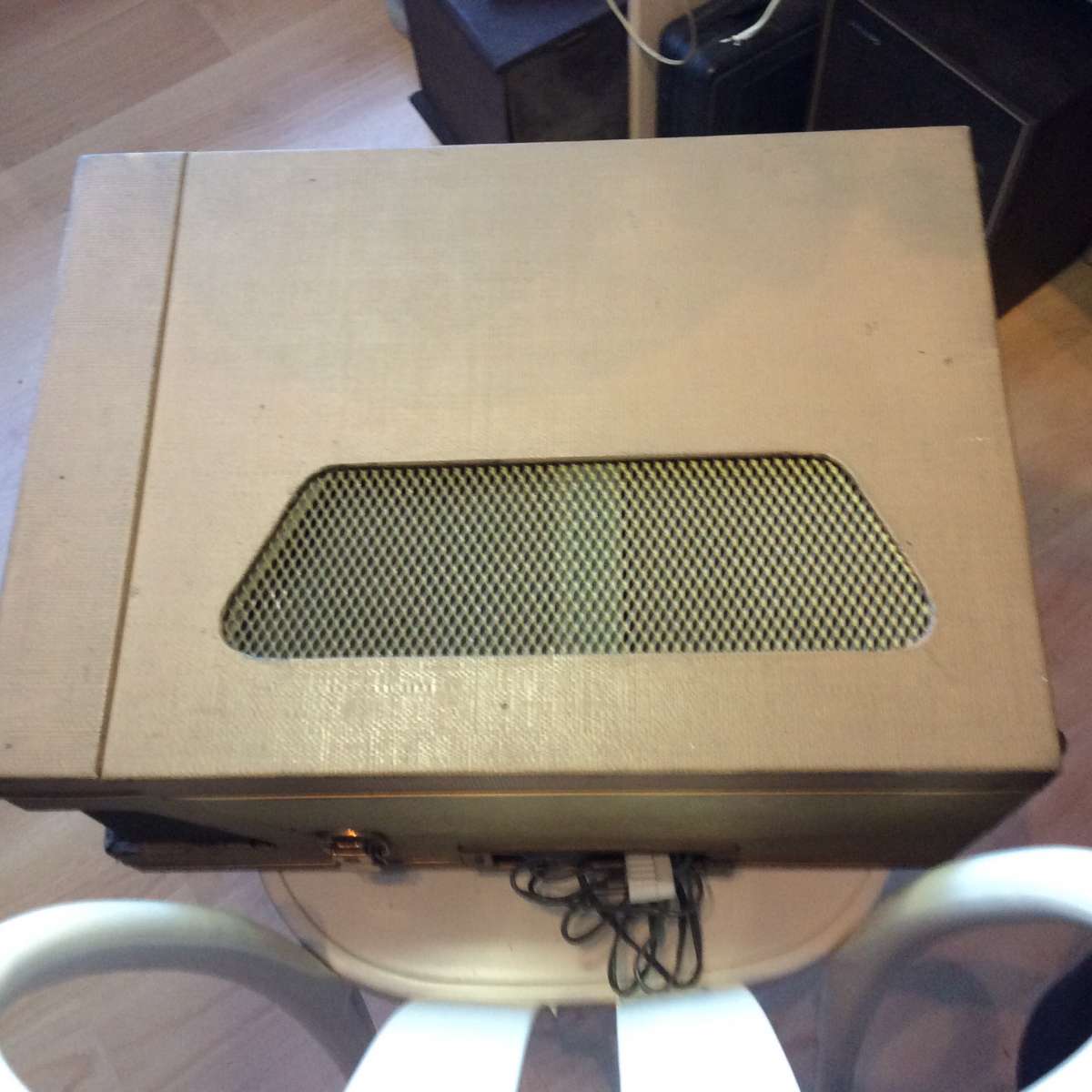

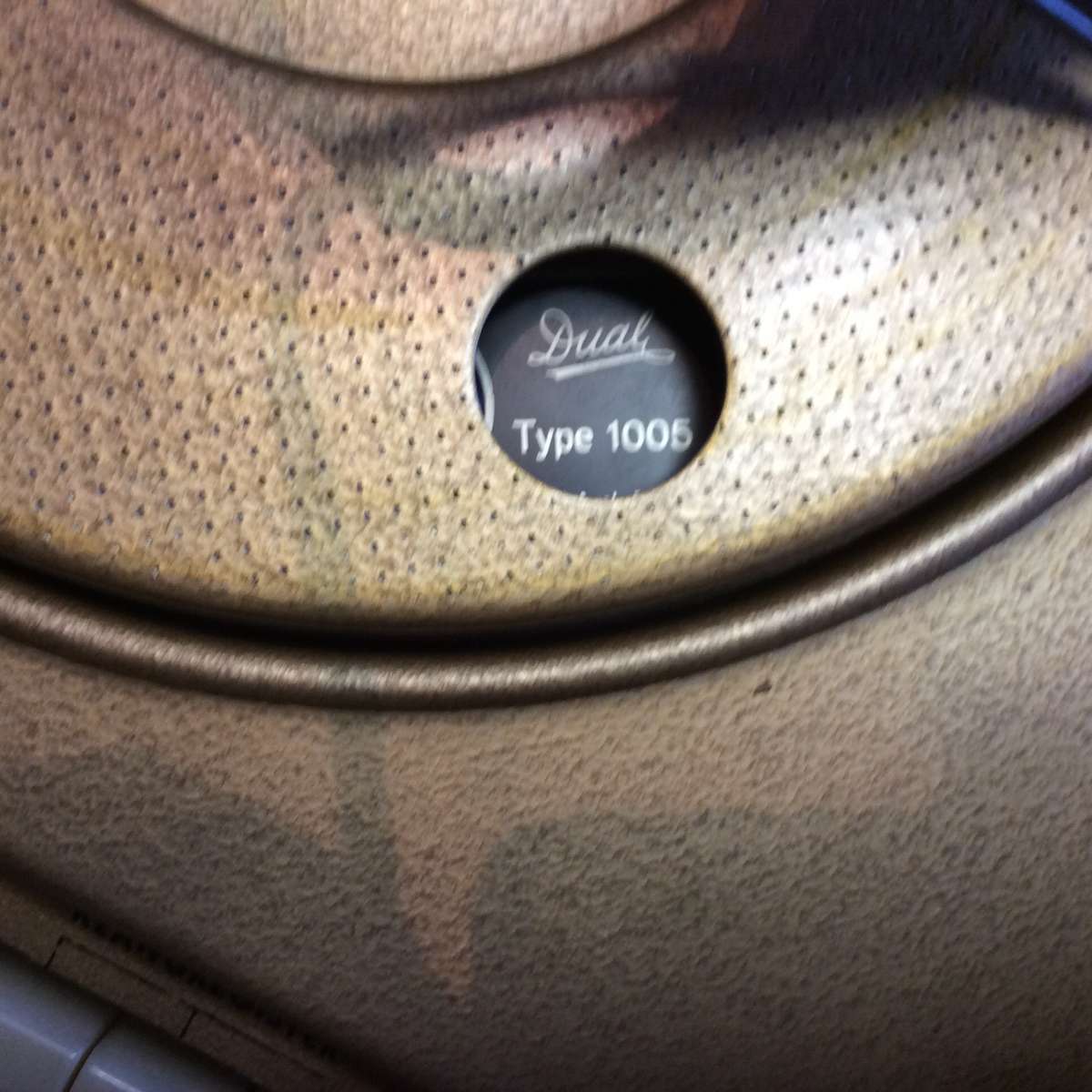

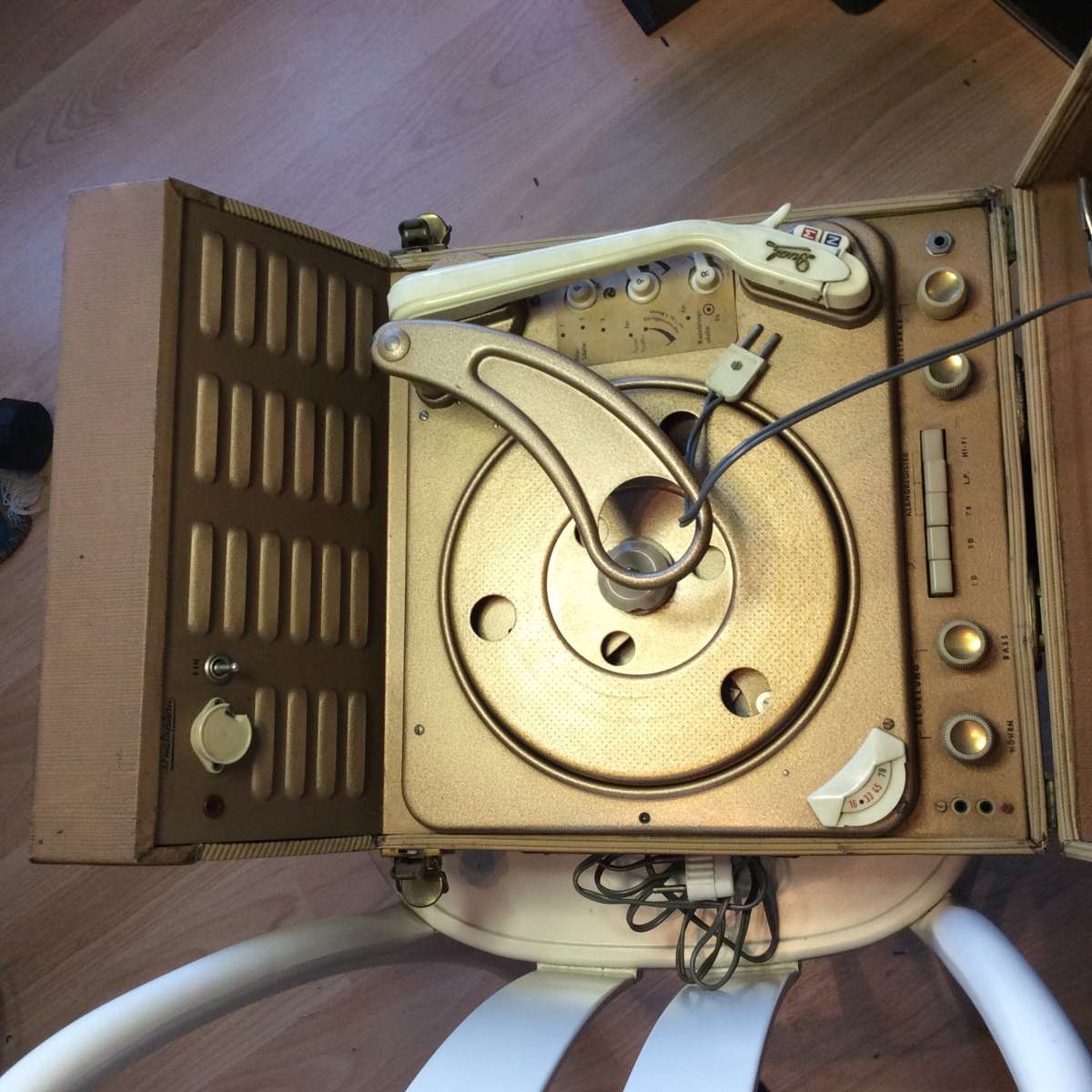

Ik heb vandaag een Dualophone opgehaald. Volgens de verkoper zou de motor van de draaitafel defect zijn door een verkeerde spanningsinstelling. Ik moet dit nog nakijken. De draaitafel is een Dual 1005 dek, optisch verschilt hij met de 1005 in de bediening van het toerental.
Verdere info vind ik niet.
Is er iemand van het NGG of uiteraard iemand anders van de forumleden die mij verder kan helpen?

François
