Bijzonder ontwerp, maar... hoe werkt t eigenlijk?

Om je vingers bij af te likken. Ja, na al dat eten en drinken...
Veel hobby werk toegewenst aan dit interessante toestelletje.
Een leuk begin van het komende nieuwe jaar.
Suc6 Cees.

Bedankt voor de duidelijke uiteenzetting Cees.

Een radio waarbij hard gewerkt moet worden! Leuk. Precies wat ik wou! Komt naast de bakelieten Bajazzo te staan. :thumbsup:

Happy newyea

Klaas,
In het Jongens Radio boek van Leonard de Vries vind je ook wel schema's die hier op lijken.
Het schema rond het eerste deel van deze buis lijkt veel op de "éénpitter".
Een Penthode of een Tetrode die zowel het HF versterkt en Detecteert en vervolgens óók nog
het LF voor versterkt.Er word rooster detectie toegepast.
In de schakeling is óók nog een terug koppeling aanwezig.
En DAT is dan simpel gezegd de "volume regelaar"in dit schema.
AVR zit er niet in en dus komen de zeer sterke stations er hard uit zonder dat de terug
koppeling gebruikt hoeft te worden.
Is het volume te hard dan is de enige remedie daar tegen; de antenne kleiner maken.
De zwakke zenders kun je ophalen mbv de terug koppeling. Als die niet in orde is dan lukt
dat niet. Door te draaien aan de variabele C die verbonden is met spoel L3 en de a van de HF
Tetrode kun je die instellen op maximale gevoeligheid. Werkt dat niet, dan eens kijken of die C sluiting maakt of heeft gemaakt, waardoor L3 defect is gegaan.
Als dat echt goed is dan even proberen om spoel L3 wat te verschuiven, tot er wel terug
koppeling is. Te veel terugkoppeling geeft loeien Mexicaanse hond.
Het tweede deel is alleen een LF versterker die het audio signaal om zet in een sterk
genoeg signaal om een L Spr mee uit te kunnen sturen. En dan zie ik ook nog een tegen
koppeling van af de + L Spr naar het eerste Tetrode deel.
Een eenvoudige goedkope ontvanger waar toch nog best goed over is na gedacht.
Suc6 met de Mexicaanse hond en vr gr Cees.

Goedenavond iedereen. De kerst is weer bijna voorbij.... Ook aan het uitbuiken? beer Lekker biertje er bij, maar morgen toch echt weer naar t werk, helaas...

Ik heb na het herstellen van mijn nieuw verworven Lorenz wat problemen met de volume regeling. Alleen bij volledig opendraaien knalt de muziek je om de oren. Bij lagere instelling er zacht, en niet te regelen. Nou dacht ik aan een verlopen weerstand of zo, maar ik kan in het schema geen volume regelaar vinden....?!? Hoe werkt deze radio eigenlijk? Ik laat het schema even zien.

Een leuke hersenkraker voor vanavond:

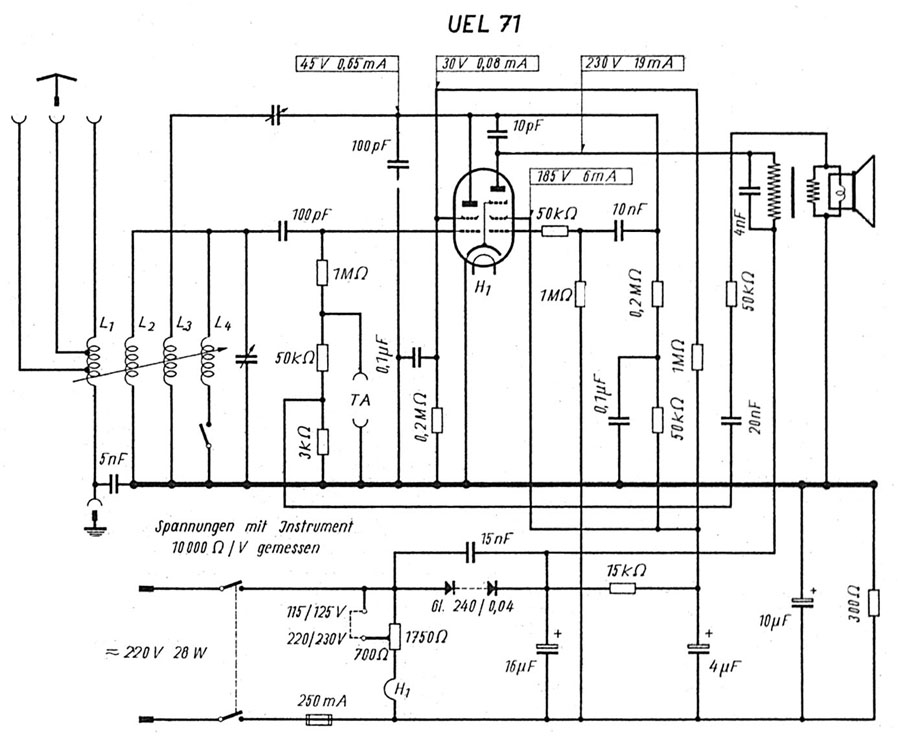

Het schema is van een Schaub, maar voor 98 procent identiek aan de Lorenz.
sneeuwpop
