Mijn eerste radio set

Hey Peet,

Supermooi setje!!!!
Zodra ik tijd heb kom ik langs om de radio te aanschouwen/beluisteren.
Ik ben heel erg benieuwd naar het geluid.
Tot nu toe heb ik nog maar 1 duitse Philips beluisterd,maar die klonk SUPER.
(dat was degene die Henk heeft gereviseerd/gerestaureerd en nu bij Rene R. staat)
Ik ben heel blij voor je!

Peter stelt in de thread van de set van Herman:
"De eindtrap is uitgerust als OTL met twee maal EL86 (dus niet EL84 en EL86 zoals ik eerder zei).
De twee luidsprekers worden - net als de nederlandse B7X73a - aangestuurd via een ingebouwd
scheidingsfilter."

Dit model is dus geen bi-ampli zoals de BD663A.

edit.

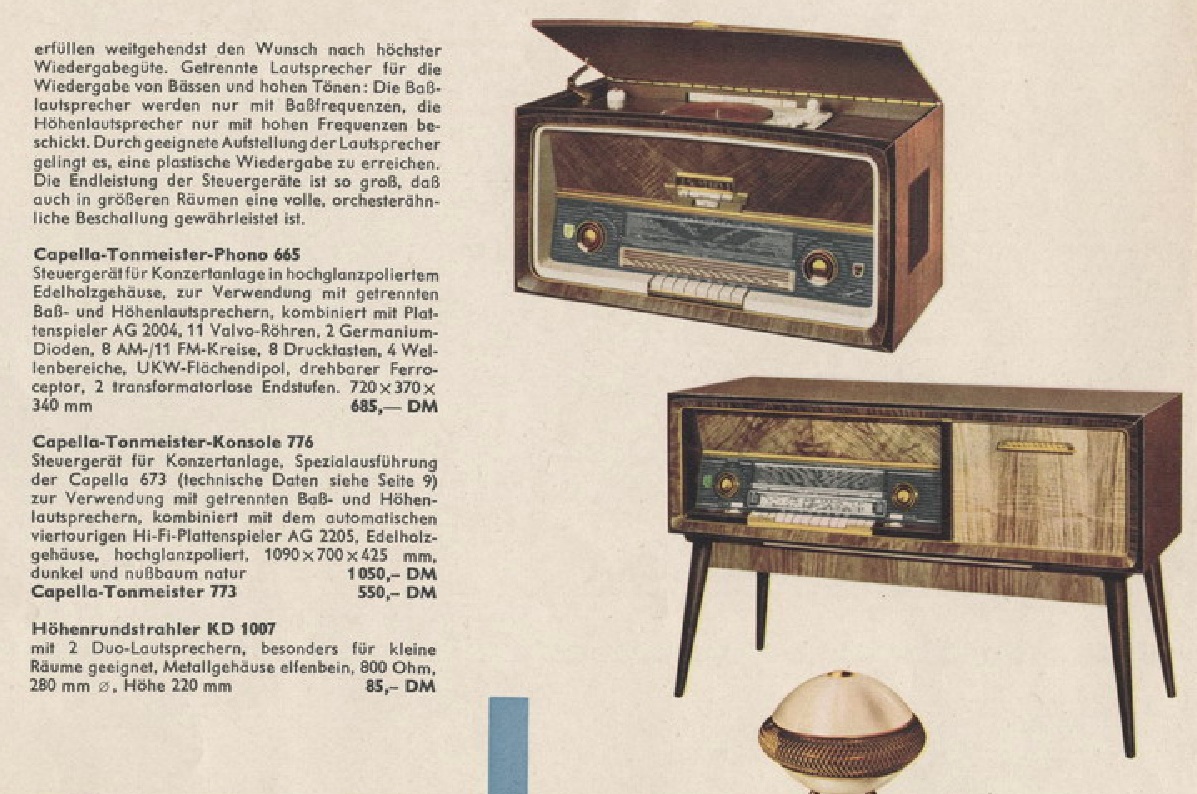

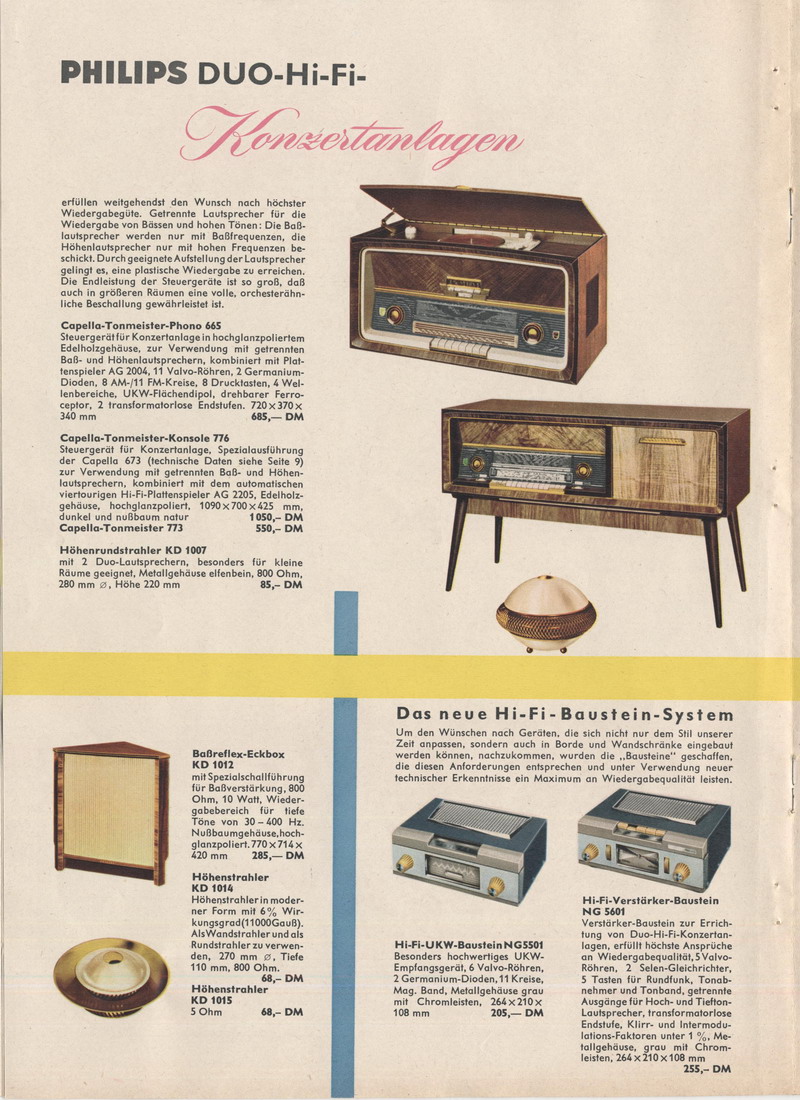

Ik heb een deel van de brochure uitvergroot.
De getoonde 665 lijkt het chassis van de BD667A te hebben en vermeld wordt dat hij bi-ampli is.
De 776 heeft het chassis van de radio van Peter en er wordt niet vermeld dat deze bi-ampli is,
wel dat de bas en hoge tonen luidsprekers gescheiden zijn.

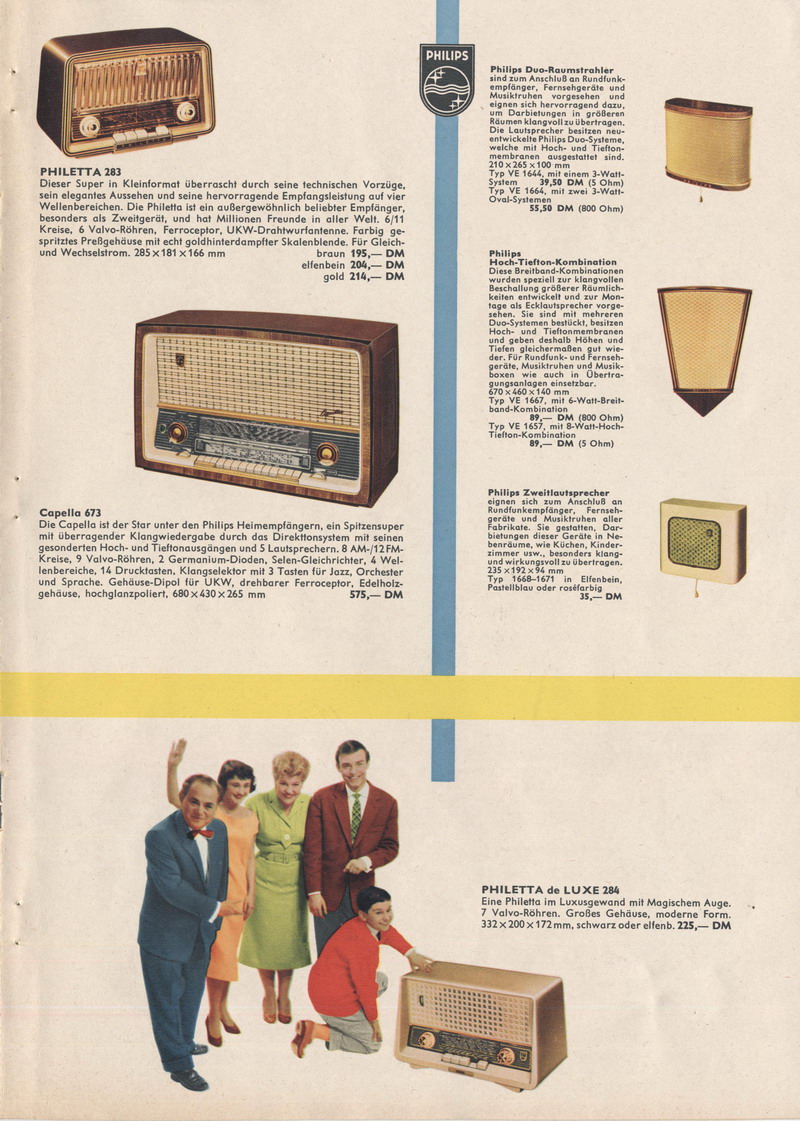

De BD663A wordt in deze folder uit 1958 niet genoemd en staat kennelijk in de folder van een ander

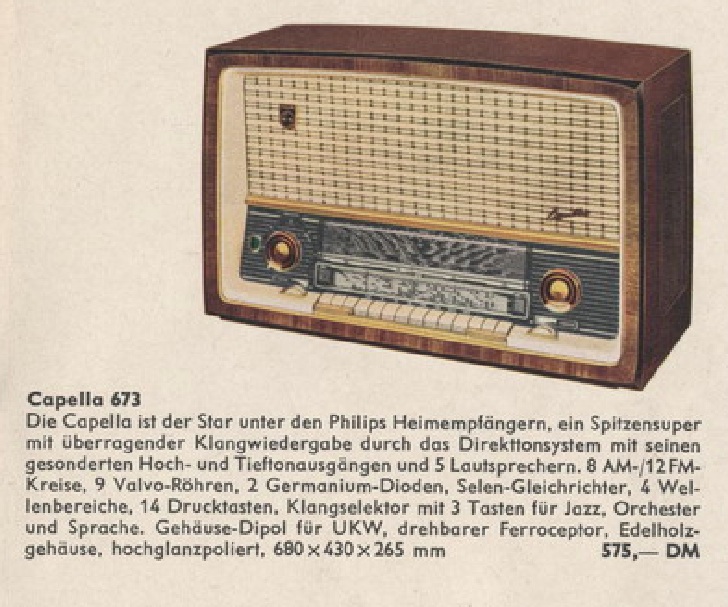

jaar. Er wordt verwezen naar de 673, dus die heb ik er even bijgevoegd (voor de 'technische Daten').
De 773 van Peter wordt wel genoemd trouwens, onder de 776, maar niet getoond. Het zal hier alleen
over de ontvanger gaan uiteraard.
Al met al een fraaie set van Peter.

Vermeld wordt dat de kasten hoogglanzend zijn, dus dat is wel weer te bewerkstelligen.
Zie ook het exemplaar van Herman.
Eén vriendelijk bedoeld minpuntje: we zetten géén plant meer op onze historische radio's...

@ Bert, de schakeling is afwijkend van de NL modellen, o.a. 2 x EL86 in de eindtrap.

Hoi Bert.

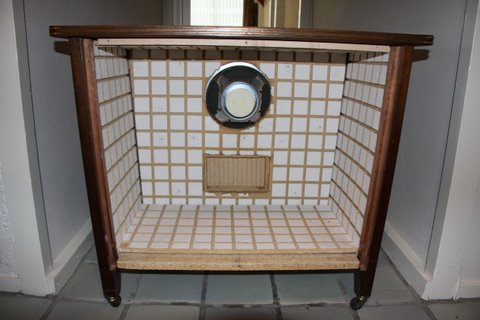

In de baskasten zat alleen een luidspreker voor de lage tonen,
zij waren geen full range luidsprekerkasten. Deze kasten waren 800ohm.
Ze waren geen akoestische boxen zoals in Nederland, maar basreflexkasten.
In Duitsland werkte Philips met één satelliet van 800 ohm, maar
twee van 400 ohm in serie was uiteraard ook mogelijk om (zelf) te maken.
Maar in principe waren de aangeboden satellieten allen 800ohm.
Er kon er dus één op de radio.
De KD1007 heeft twee luidsprekertjes van 400ohm in serie ingebouwd.

Foto met dank aan Herman.

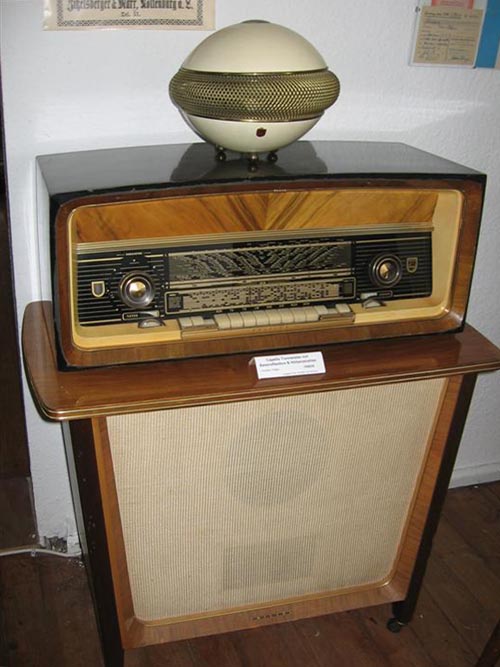

Hier nog een fraai gerestaureerde set (met dank aan Herman)
www.buizenradioclub.nl/forum/32-hi-q-app...-bd773a-s.html#16609

Peter.
proficiat met de aanwinst.
Een dijk van een set.
Op de middelste aansluiting kun je denk ik een luidspreker aansluiten om in een ander vertrek te gebruiken in dat geval bijvoorbeeld een behuizing met de 9710AM.

Edit.
Ik zie dat René de bedoeling van middelste aansluiting inmiddels ook heeft aangegeven.
Zover ik weet zit bij dit systeem een van de satellieten (midden hoog)speakers in de hoekkast ingebouwd.
Ten opzichte van de Nederlandse HQ radio's hebben ze wel wat meer in huis 4 x EL86 in de eindversterker.


Mert.

Gefeliciteerd met je aanwinst.

In de thread van de BD663A Capella noemde ik het aansluiten van luidsprekers al enigszins.
Je radio is bi-ampli, dus links de lage tonen luidspreker en rechts de hoge tonen luidspreker.
De middelste geeft een full range weergave, dus alles van laag tot hoog, bij een daarvoor
geschikte luidspreker, te gebruiken in bijvoorbeeld een andere kamer. Philips leverde daar ook
speciale luidsprekers voor in Duitsland.
Je Capella was het Duitse equivalent van de Nederlandse HiQ radio's.
Er zat echter over het algemeen één satelliet bij, in tegenstelling tot de Nederlandse versie met
twee satellieten. Populair was de KD1007 'UFO' voor de midden en hoge tonen. Het voordeel
van deze bol is dat de midden/hoge tonen via reflectie de ruimte rondom in 'geslingerd' worden
door middel van twee naar elkaar gerichte luidsprekers met een reflectie plaat ertussen.
Zeker de moeite waard om in de toekomst ook eens naar te zoeken.
Er waren nog wel meer modellen satellieten trouwens, om aan de muur te hangen, of zelfs in de
hoek.
Ook waren er wat variaties in de baskast.
In ieder geval meer keuze in modellen dan in Nederland (baskasten en satellieten).

Veel plezier met je aanwinst.
