Onbekende versterker

Oh ja, dat had ik kunnen zien. Gloeistroomtrafo, grappig!

Bij 220 volt geeft 2x12v onbelast 29.1 volt, voor het eenvoudige ontwerp misschien wat aan de hoge kant, maar ik heb het schema niet ontworpen, misschien kom ik er nog eens achter wie dat wel heeft gedaan.
De voortrap en toonregeling werken met -10 volt gestabiliseerd?? vandaar de vijfde transistor achterop.

Dirk

Heeft-ie 30 V als voeding? Lijkt me een beetje ambitieus voor deze schakeling...

Was al begonnen met uitvogelen hoe alles verbonden is, en vanaf montaprinten is dat niet zo moeilijk.
Dit is de eindversterker.

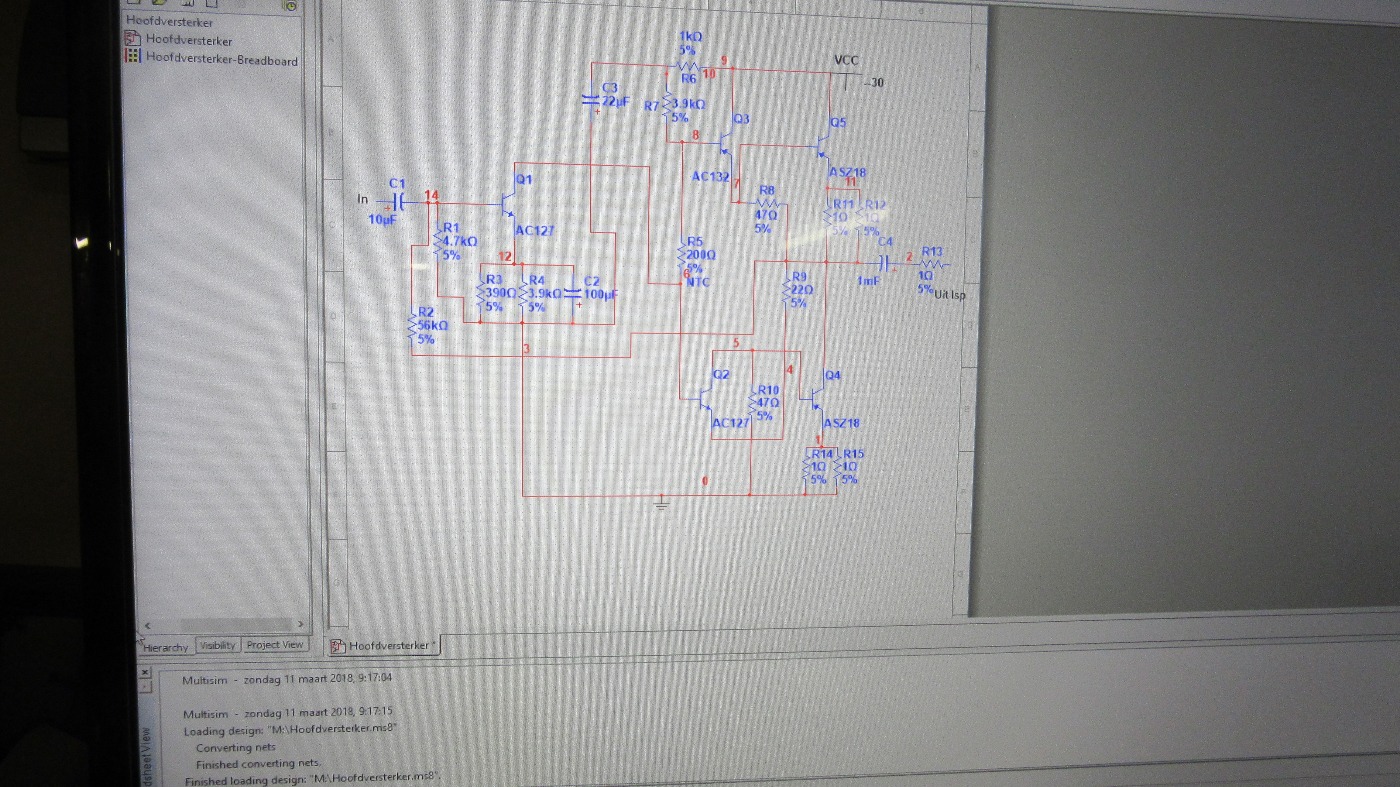

Even een schermfoto gemaakt, mijn bejaarde ontwerpprogramma (Ultiboard werkt sinds kort niet meer, en van een demo kan niet geprint worden.
Het is geen moeilijk ontwerp, dus na een kleine renovatie zou het geheel weer moeten werken.

Dirk.

Fraai stukje huisvlijt. Als niks tot een oplossing leidt blijft alleen reversen over. Misschien een buitenlandse publicatie? Frans ofzo?
