Wat gaan we maken?

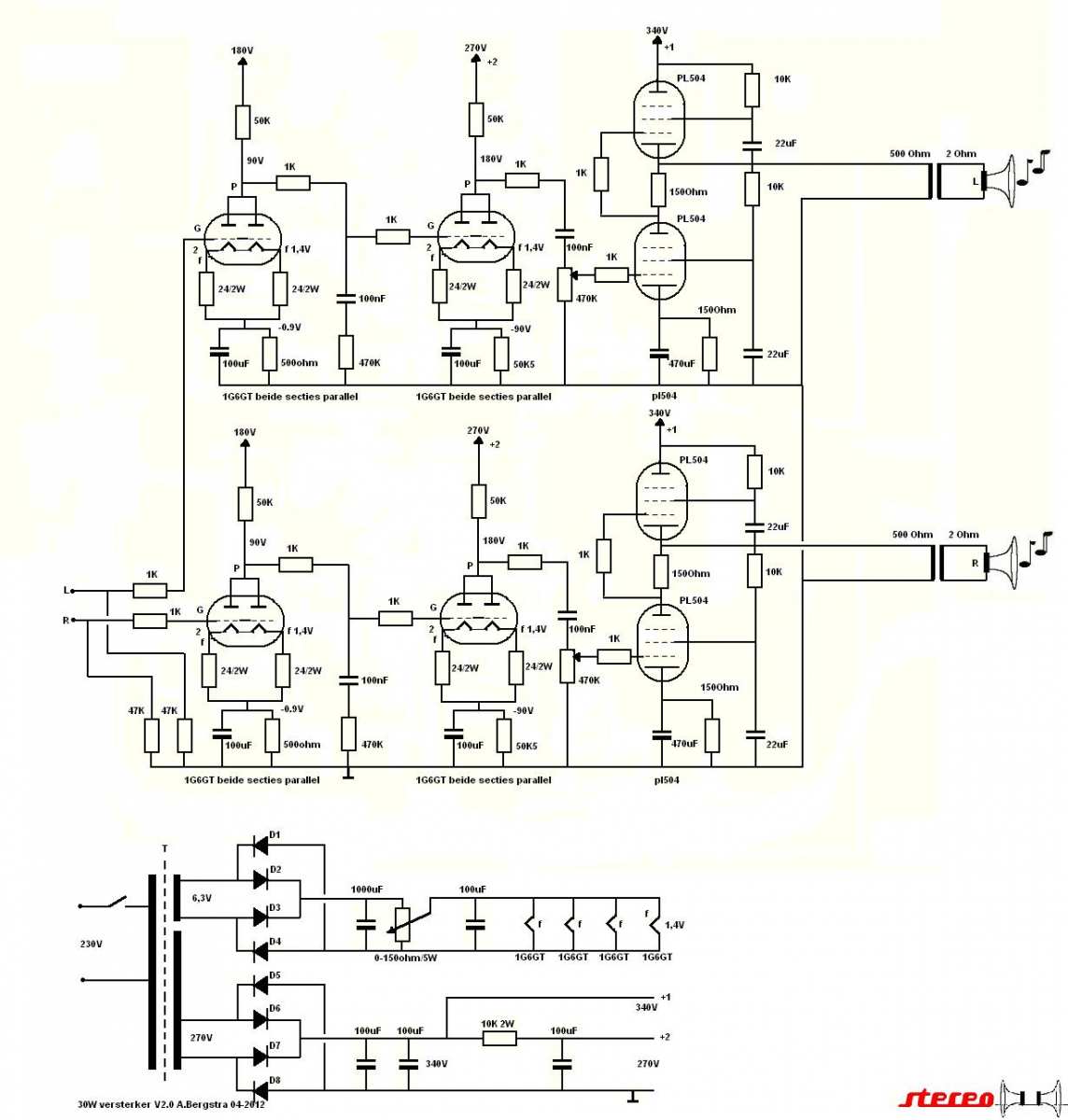

Ik heb toch nog even wat rondgesnuffeld op het grote WWW, en kwam nog andere leuke ideeen tegen.
Ik heb mijn schema aangepast zodat nu een standaard voedingstransformator uit een donor radio kan voldoen. Ik zie af van die VT234 en 146, en gebruik buisjes die ontworpen zijn voor audio, vier maal 1G6GT.

Inmiddels is de gloeistroom keten van 1,4V gereed. Ik zal eens andere onderdelen opsnorren...

Groeten, Klaas.

De VT234 wordt vervangen door een VT146.

Morgen verder testen.

Groet, Klaas.

Klaas,

Ja, dat klopt allemaal veel beter. En de ECC81 is hiervoor een heel geschikte buis.
Heeft een lage Ri, wat nodig is om de EL504 of EL500 aan te sturen.
En deze buis heeft een redelijk hoge versterking.
Persoonlijk zou ik ook de tegen koppeling weglaten en C18 naar massa.
Maar dan heb je wel wat veel versterking en zou het best zo kunnen zijn
dat het voorste ingang versterker trapje weggelaten kan worden als je met
een voorversterker er voor gaat spelen.
De uitgang van de v.v komt dan aan C20.

Vr gr Cees.

Hee, da's toevallig!

Goed schema!:lol:




Bedankt voor de tip.:thumbsup:

Hoi Klaas,

Dit komt me wel erg bekend voor



Zoals Cees al zei ben je nog een paar dingen vergeten.

Ik zou in eerste instantie met de gebruikte voorversterkerbuisjes het tegenkoppelbetwerk eens achterwege laten.
Verder hebben de eindbuizen minimaal 350V voedingspaning nodig om 10 Watt er uit te kunnen halen.

groetjes,
-=Kees=-

Klaas,

Ziet er goed uit, dat schema.
Alleen even een paar bemerkingen.
Ik neem aan dat je een grote koppel C tussen de uitgang van de
serie balans trap en de UGT bent vergeten te tekenen.
De UGT krijgt dan alleen het uitgang signaal aangeboden en er
loopt dan geen gelijkstroom door de primaire van de UGT, waardoor
deze stroom loos word gekoppeld en de kern minder gauw in verzadiging
komt.
Zo krijg je zeer weinig verliezen in de UGT.
Ook aan de ingang zie ik iets merkwaardigs.
De beide stop R's van 470 Ohm kun je beter iets verder n.l direct
aan het stuur rooster van de ingang buis plaatsen.
Net als je dat hebt getekend bij de eind trap.

Succes met het verder uitwerken en op bouwen van deze versterker,
en vr gr Cees.
