Restauratie TX 1720A

Dit lijkt me het juiste topic om in door te gaan. De TS begon in andermans topic, maar het is beter om voor zijn exemplaar ook zijn topic aan te houden. Ik kijk morgen even of ik zijn posts uit het andere topic naar dit topic kan verplaatsen. Dat is voor mij een nieuwe handeling hier.

Misschien kan het forumbeheer de twee discussies samenvoegen? Maakt het wat overzichtelijker.

Groeten,
Peter

Omdat de boosterspanning dan niet naar massa over die elco's staat. Ik weet niet of dat maffe symbool bipolair is. Vind de hele opzet vaag...

Overigens kan hier beter een slotje op qua dubbelpost.

@Tjerk ,
geen idee waarom die aan +2 moet liggen. pijltje staat trouwens ook de verkeerde kant op, en dat voor maar 90 volt op het BB rooster ? terugslagonderdrukking ?
C174 en 175 zijn getekend als bi-polair.

C172 is te klein voor een booster-C (100 pF). C174 en C175 (dat zijn overigens wel weer elco's) zouden hiervoor kunnen dienen. C201 snap ik niet...

@Sander,

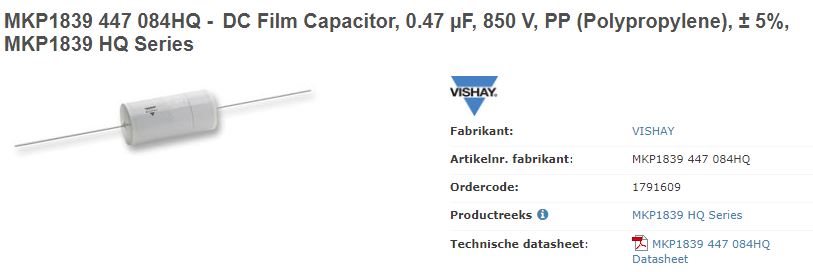

Het is een boostercondensator, volgens de documentatie zit hij gesoldeerd op de pertinaxplaat op de lijntrafo bovenaan.
Volg de topaansluiting van de boosterdiode py81, de andere kant gaat naar weerstand R145.
schema staat bij NVHR, alleen de onderdelenlijst klopt niet,dus goed kijken wat er op die c aan waarde staat.
