Eigenaar geworden van een prachtige Philips F9x38a meubel

Fanc ik zie dat er in de vvst meer torren zijn gebruikt bvb de rumble
en meer filters het is een halfe torre bak gewoon deels
Maar wat beterft die draaitafel Ik bezit zo,n tafel
Er zit een kantel heveltje op het arm van achteren voor de naald druk instelling
bvb van 6.gr naar 4/5 voor dyn bij dit meubel is ales zicht baar
En van onderen bij het arm daar zit precies zo als bvb
de duals een lange trek veer vast gemaakt voor de elementen vaste zijde druk
Wat hier op dat meubel zit voor een element met de blauwe
voorkant strip dat is deudelijk het opsteek GP 410 Stereo Dyn PH
ik bezit ook die elementen en ken ze als mijn broek zak .
Op de nvhr schema theek daar staat het voledige schema
ook met de aanwezige transistors in de voor trappen en meer
dienent
huub

@Bert,

Nog even gekeken in de schematheek en jazeker, de hele doc van het meubel is er te vinden.
Dat heb ik nog niet eerder gezien.

Ik zag in het schema min of meer een kruising tussen een AG9015 en 9018.
De eindversterker ingangs circuit is gelijk aan de 9018 en de vv toont grote gelijkenissen met de 9015 alleen ietsje andere onderdelenwaarden.

De voedingsspanning op de eindversterkers is ook zo'n 30V lager dan bij de 9015/9018.

Het eindtrap blok hiervan heb ik eens aangesloten gehad met de bijbehorende voedingstrafo, ik kwam net niet aan de 400V.

Groet Frank

Ik zie alleen verwijzingen naar de AG9018 en volgens mij is de vv weer net ietsje anders.

Frank, die indruk heb ik ook.
Heb me er nooit in verdiept maar klinkt (persoonlijk vind ik beter) anders als een AG9018.

Bij zo'n meubel ga ik er min of meer vanuit dat deze, ook de wisselaar met een MD element geleverd werd.

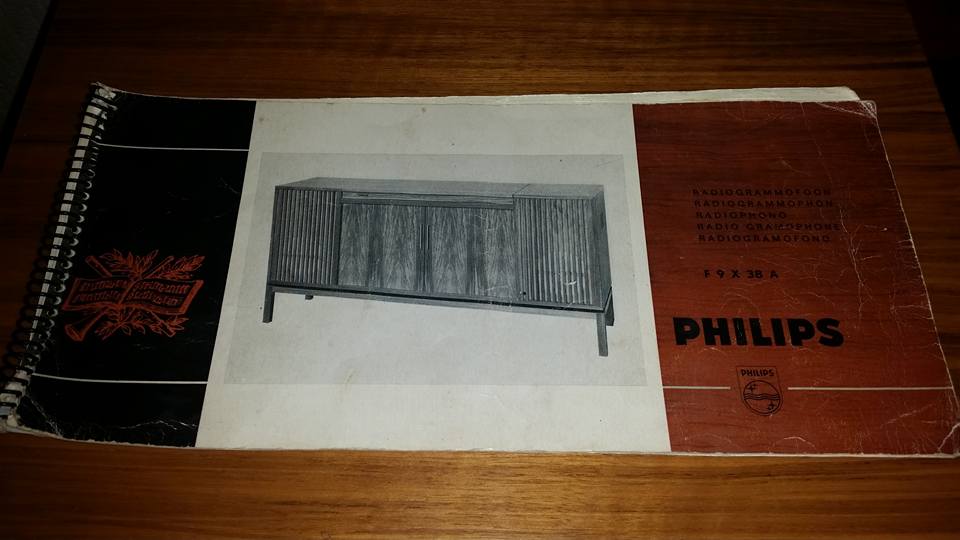

Ik heb wel gezien dat de bijgeleverde handleiding in de uitvoering met de wisselaar anders is.



Wellicht dat Remon of Ben van der Kolk in deze handleiding kunnen terugvinden welk element er standaard op zat.

@Bert,

Is er überhaupt wel een volledig schema van dit meubel compleet met de eigen voorversterker en tuner?
Ik zie alleen verwijzingen naar de AG9018 en volgens mij is de vv weer net ietsje anders.

De torren die Huub ziet kunnen wellicht van het ingebouwde recorderdeck zijn.
Die is volledig transistor.

Verder dacht ik dat de platenwisselaar een kristalelement had.
En heeft deze platenwisselaar dwarskrachtcompensatie omdat Huub het over een veer heeft voor zijwaartse druk?

Groet Frank

Huub schreef : Ik zie wel in het schema dat er in de voorversterkes
hier en daar nog transistoren zijn gebruikt in de pu vvst EF 86
huub

Huub, dan zie jij meer dan ik zie

Ik zie wel in het schema dat er in de voorversterkes
hier en daar nog transistoren zijn gebruikt in de pu vvst EF 86
huub
